Рекомендации по проектированию и монтажу при подземной прокладке

Коммуникации и сооружения

Минимальное расстояние

по горизонтали по вертикали при пересечении

1 2 3

Мачты и опоры сети наружного освещения, контактные сети и сети связи

стены и опоры тоннелей, и путепроводов (на уровне или ниже основания),

общие подземные коллекторы

0,5 —

Подошвы насыпей или наружных бровок канала 1 —

Стволы деревьев, бортовые камни 1,5 —

Фундаменты зданий 0,6 —

6.6. Технологическая последовательность прокладки

6.6.1. При монтаже как однорядных, так и многорядных каналов из отдельных гладких и двустенных труб рекоменду-

ется придерживаться последовательности выполнения технологических процессов, указанной в таблице №3 [3].

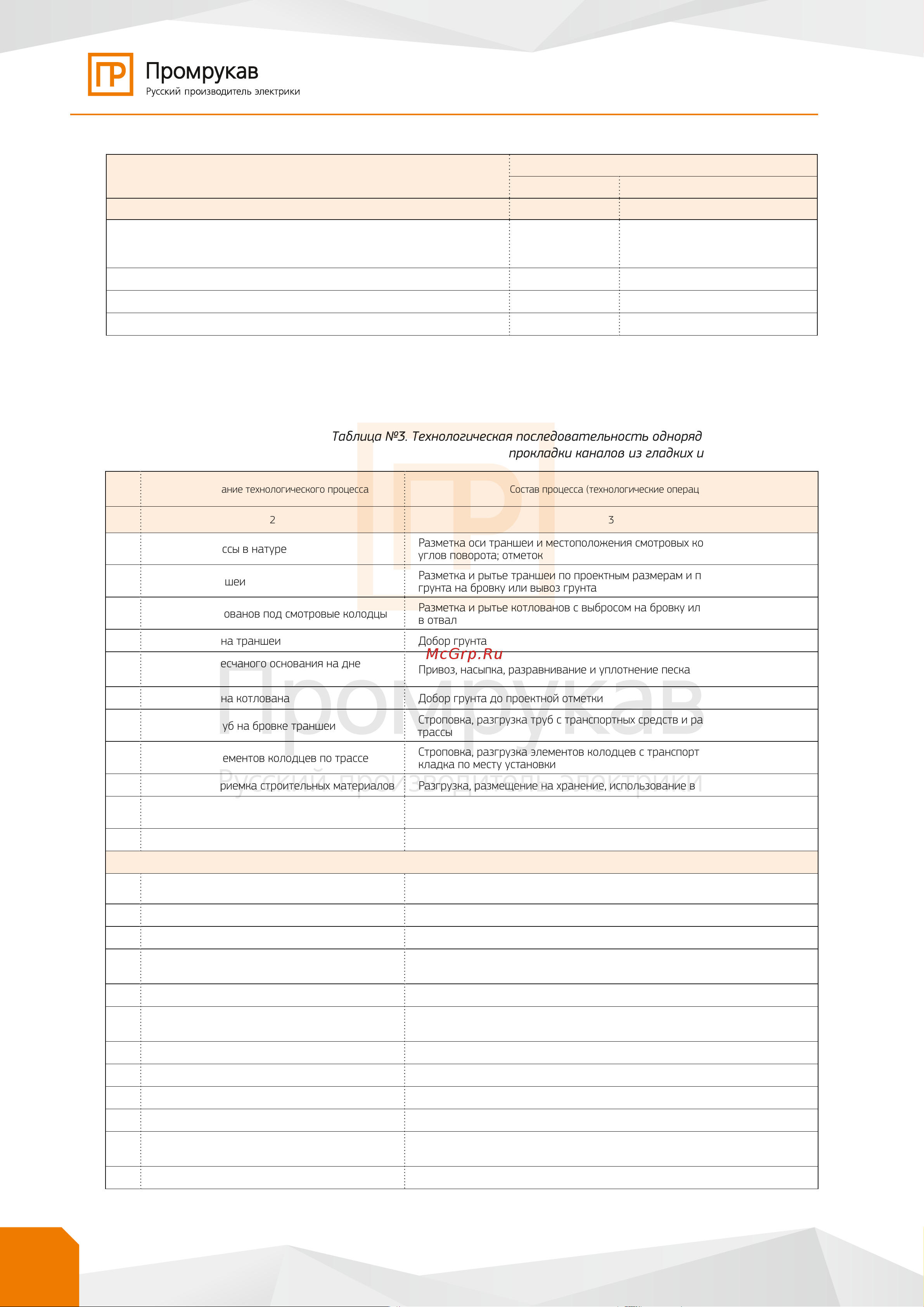

Таблица №3. Технологическая последовательность однорядной и многорядной

прокладки каналов из гладких и двустенных труб

№

п/п

Наименование технологического процесса Состав процесса (технологические операции)

1 2 3

1 Разбивка трассы в натуре

Разметка оси траншеи и местоположения смотровых колодцев; измерение

углов поворота; отметок

2 Отрывка траншеи

Разметка и рытье траншеи по проектным размерам и профилю; выброс

грунта на бровку или вывоз грунта

3 Отрывка котлованов под смотровые колодцы

Разметка и рытье котлованов с выбросом на бровку или вывозом грунта

в отвал

4 Доведение дна траншеи Добор грунта

Устройство песчаного основания на дне

траншеи

Привоз, насыпка, разравнивание и уплотнение песка

6 Доведение дна котлована Добор грунта до проектной отметки

7 Раскладка труб на бровке траншеи

Строповка, разгрузка труб с транспортных средств и раскладка вдоль

трассы

8 Раскладка элементов колодцев по трассе

Строповка, разгрузка элементов колодцев с транспортных средств и рас-

кладка по месту установки

9 Доставка и приемка строительных материалов Разгрузка, размещение на хранение, использование в дело

10 Монтаж колодцев по трассе

Строповка, подъём, перемещение, опускание и установка элементов

колодцев

11 Подготовка дна траншеи для укладки труб Срезка и подсыпка песка в основании траншеи

Прокладка однорядных каналов

12 Укладка первой трубы на дно траншеи

Опускание, введение в проём колодца и размещение трубы на песчаном

основании, закрепление грунтом

13 Укладка второй трубы на дно траншеи Опускание, размещение трубы на песчаном основании, закрепление грунтом

14 Сборка труб между собой Смазка резинового уплотнителя муфты снаружи и изнутри, сопряжение труб

Укладка третьей и четвертой труб на дно вдоль

траншеи

Опускание, размещение трубы на песчаном основании, закрепление грунтом

16 Сборка труб между собой Смазка снаружи резинового уплотнителя и изнутри муфты, сопряжение труб

Укладка в траншею последней на участке

трубы*

Опускание, введение в проём колодца, размещение трубы на песчаном осно-

вании, закрепление грунтом

18 Соединение последней трубы с трубопроводом Смазка снаружи резинового уплотнителя и изнутри муфты, сопряжение труб

19 Засыпка пазух траншеи Привоз, насыпка, разравнивание и уплотнение песка

20 Насыпка защитного слоя Привоз, насыпка и разравнивание грунта

21 Засыпка траншеи Насыпка, разравнивание и уплотнение грунта

Обустройство узлов прохода труб через стенки

колодцев

Надевание резиновых колец, закладка проёма кирпичом, монтаж опалубки,

бетонирование

23 Засыпка котлованов с колодцами Насыпка грунта в котлован с разравниванием и уплотнением

* - с фиксацией в рядах полимерными опорами через 2 м друг от друга.
