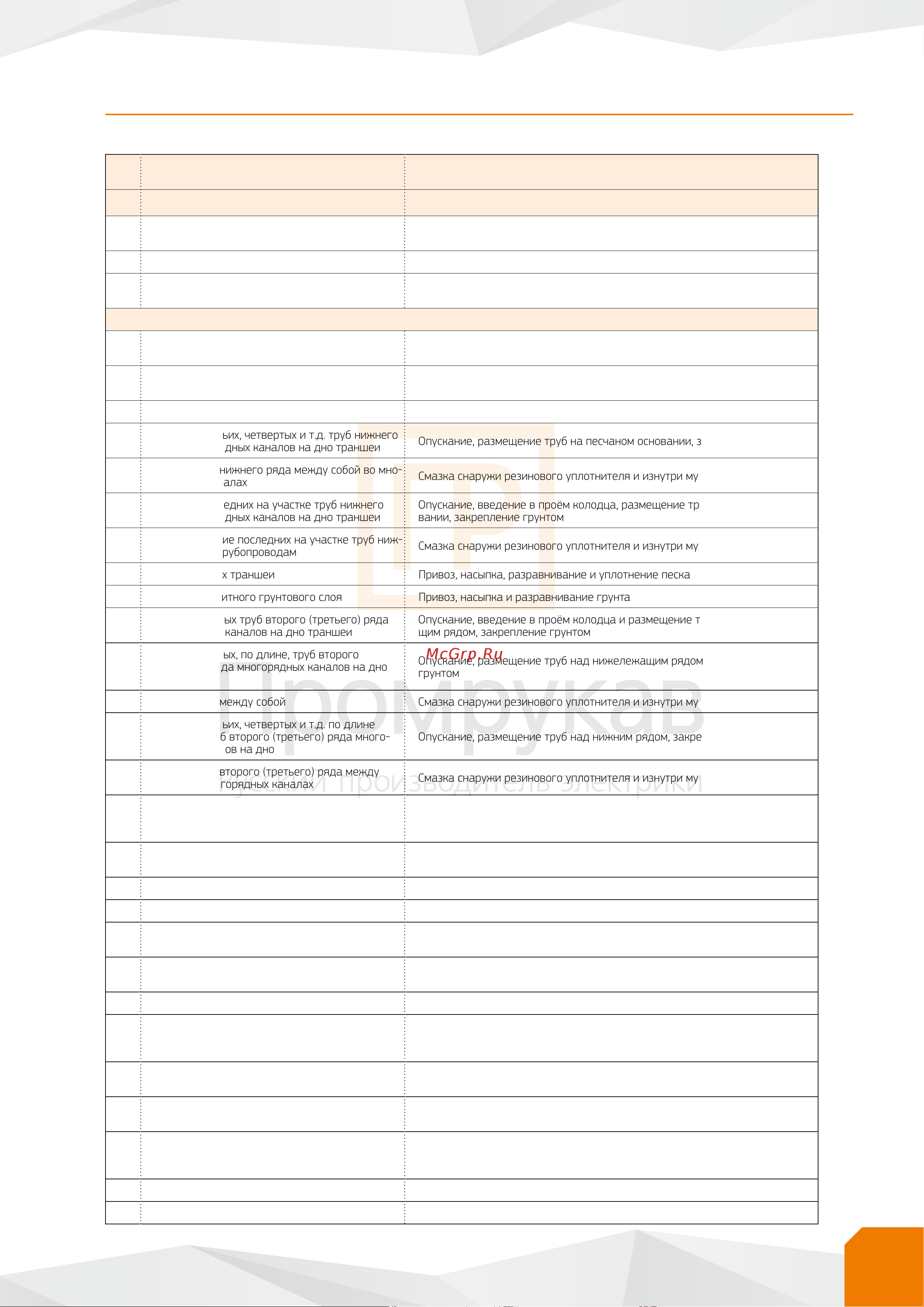

37
www.promrukav.ruРекомендации по проектированию и монтажу при подземной прокладке
№
п/п
Наименование технологического процесса Состав процесса (технологические операции)
1 2 3
24
Засыпка траншеи с трубопроводами
и колодцами
Насыпка грунта в траншею с разравниванием и уплотнением
25 Обустройство колодцев изнутри и снаружи Установка кронштейнов и крепежа, монтаж горловин и люков
26
Устройство по трассе газонов либо пешеходных
тротуаров
Разравнивание площадок и обустройство поверхности над каналами
Прокладка многорядных каналов
27
Укладка первых труб нижнего ряда многоряд-
ных каналов на дно траншеи
Опускание, введение в проём колодца и размещение труб на песчаном
основании, закрепление грунтом
28
Укладка вторых, по длине, труб нижнего ряда
многорядных каналов на дно траншеи
Опускание, размещение труб на песчаном основании, закрепление грунтом
29 Сборка труб между собой Смазка снаружи резинового уплотнителя и изнутри муфты, сопряжение труб
30
Укладка третьих, четвертых и т.д. труб нижнего
ряда многорядных каналов на дно траншеи
Опускание, размещение труб на песчаном основании, закрепление грунтом
31
Сборка труб нижнего ряда между собой во мно-
горядных каналах
Смазка снаружи резинового уплотнителя и изнутри муфты, сопряжение труб
32
Укладка последних на участке труб нижнего
ряда многорядных каналов на дно траншеи
Опускание, введение в проём колодца, размещение трубы на песчаном осно-
вании, закрепление грунтом
33
Присоединение последних на участке труб ниж-
него ряда к трубопроводам
Смазка снаружи резинового уплотнителя и изнутри муфты, сопряжение труб
34 Засыпка пазух траншеи Привоз, насыпка, разравнивание и уплотнение песка
35 Насыпка защитного грунтового слоя Привоз, насыпка и разравнивание грунта
36
Укладка первых труб второго (третьего) ряда
многорядных каналов на дно траншеи
Опускание, введение в проём колодца и размещение труб над нижележа-
щим рядом, закрепление грунтом
37
Укладка вторых, по длине, труб второго
(третьего) ряда многорядных каналов на дно
траншеи
Опускание, размещение труб над нижележащим рядом, закрепление
грунтом
38 Сборка труб между собой Смазка снаружи резинового уплотнителя и изнутри муфты, сопряжение труб
39
Укладка третьих, четвертых и т.д. по длине
траншеи, труб второго (третьего) ряда много-
рядных каналов на дно
Опускание, размещение труб над нижним рядом, закрепление грунтом
40
Сборка труб второго (третьего) ряда между
собой во многорядных каналах
Смазка снаружи резинового уплотнителя и изнутри муфты, сопряжение труб
41
Укладка последних на участке труб второго
(третьего) ряда многорядных каналов на дно
траншеи
Опускание, введение в проём колодца, размещение труб над нижним рядом,
закрепление грунтом
42
Присоединение последних на участке труб вто-
рого (третьего) ряда к частям трубопроводов
Смазка снаружи резинового уплотнителя и изнутри муфты, сопряжение труб
43 Засыпка пазух траншеи Привоз, насыпка и уплотнение грунта
44 Насыпка защитного грунтового слоя Привоз, насыпка и разравнивание
45
Укладка первых труб верхнего ряда многоряд-
ных каналов в траншею
Опускание, введение в проём колодца и размещение труб над нижележа-
щим рядом, закрепление грунтом
46
Укладка вторых, по длине, труб верхнего ряда
многорядных каналов в траншею
Опускание, размещение труб над нижележащим радом, закрепление
грунтом
47 Сборка труб между собой Смазка снаружи резинового уплотнителя и изнутри муфты, сопряжение труб
48
Укладка третьих, четвертых и т.д. по длине
траншеи, труб верхнего ряда многорядных
каналов в траншею
Опускание, размещение труб над нижним рядом, закрепление грунтом
49
Сборка труб верхнего ряда между собой в мно-
горядных каналах
Смазка снаружи резинового уплотнителя и изнутри муфты, сопряжение труб
50
Укладка последних на участке труб верхнего
ряда многорядных каналов в траншею
Опускание, введение в проём колодца, размещение труб над нижним рядом,
закрепление грунтом
51
Присоединение последних на участке труб
к концевым частям трубопроводов верхнего
ряда
Смазка снаружи резинового уплотнителя и изнутри муфты, сопряжение труб
52 Засыпка пазух траншеи Привоз, насыпка и уплотнение грунта
53 Насыпка защитного грунтового слоя Привоз, насыпка и разравнивание грунта
