6.9. Рекомендации по установке кабельных колодцев

6.9.1. Колодец КС-1, ККТМ-1

Установка кабельного колодца КС-1 выполняется в подготовленный котлован, глубиной, определяемой соот-

ветствующей проектной задачей. На дне котлована создаётся утрамбованное песчаное основание, высотой

не менее 100 мм, на которое устанавливается колодец или анкерная плита/бетонное основание. После монтажа

вводов в колодец производится послойная засыпка котлована песком с дальнейшим его уплотнением.

Якорение колодца КС-1, ККТМ-1

В случаях установки колодцев в местах с высоким уровнем грунтовых вод во избежание их всплытия колодцы

необходимо закрепить на предварительно подготовленном на дне котлована бетонном основании или анкер-

ной плите. Фиксация колодца производится с помощью металлических Z-образных скоб.

Плиты ПЗК

или сигнальная лента

Плита анкерная

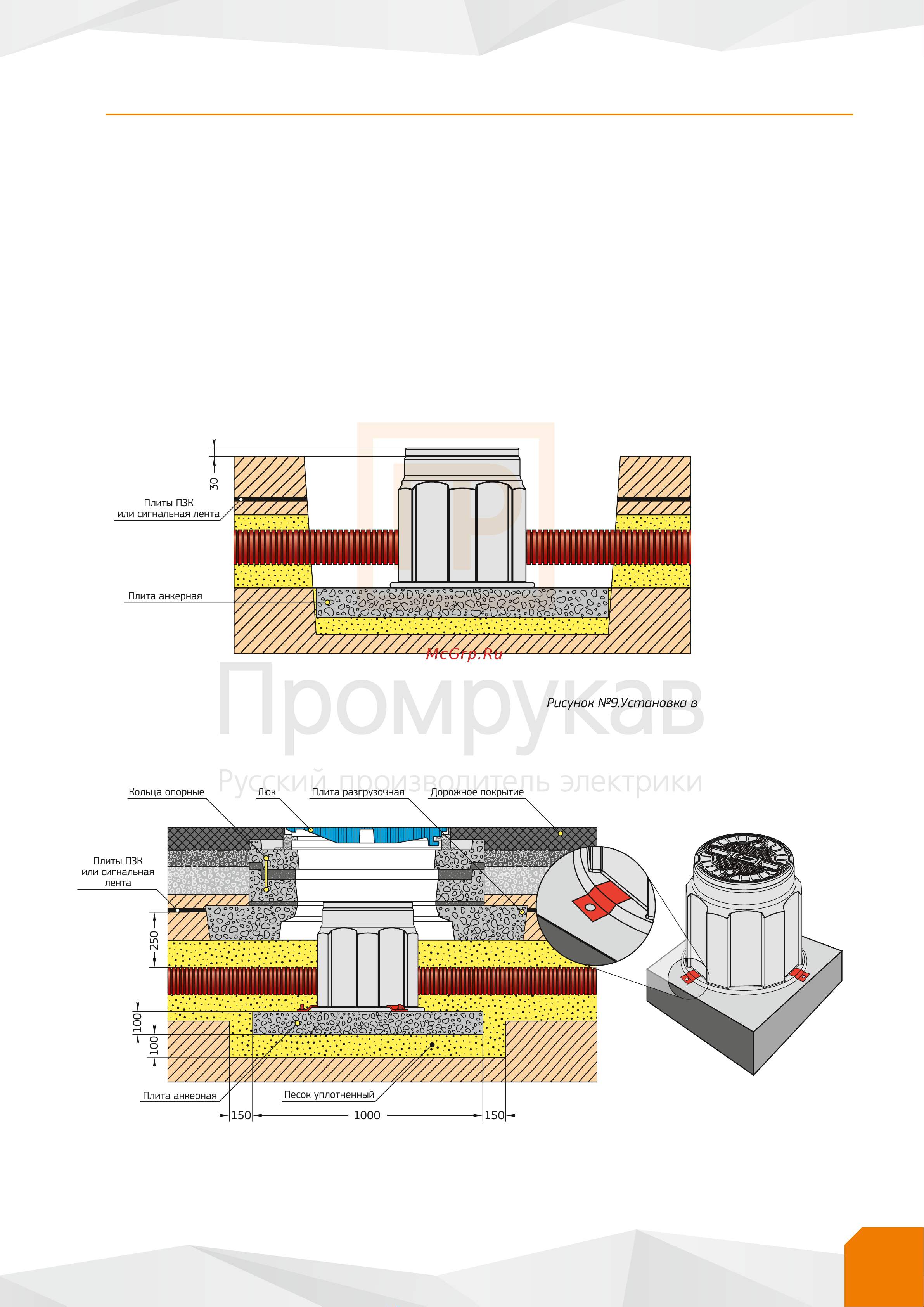

Рисунок №9.Установка вне проезжей части

1000150 150

Люк

Дорожное покрытиеПлита разгрузочная

Кольца опорные

Песок уплотненный

Плита анкерная

100

Плиты ПЗК

или сигнальная

лента

250

Рисунок №10.. Установка под проезжую часть
