Рекомендации по проектированию и монтажу при подземной прокладке

6.9.2. Колодец КС-2.2, ККТМ-2

Установка колодца выполняется в подготовленный котлован, глубиной, определяемой соответствующей про-

ектной задачей. На дне котлована создаётся утрамбованное песчаное основание, высотой не менее 100 мм,

на которое устанавливается колодец или анкерная плита/бетонное основание. После монтажа вводов в коло-

дец производится послойная засыпка котлована песком с дальнейшим его уплотнением.

Якорение колодца КС-2.2, ККТМ-2

В случаях установки колодцев в местах с высоким уровнем грунтовых вод во избежание их всплытия колодцы

необходимо закрепить на предварительно подготовленном на дне котлована бетонном основании или анкер-

ной плите. Фиксация колодца производится с помощью металлических Z-образных скоб.

Плиты ПЗК

или сигнальная лента

Плита анкерная

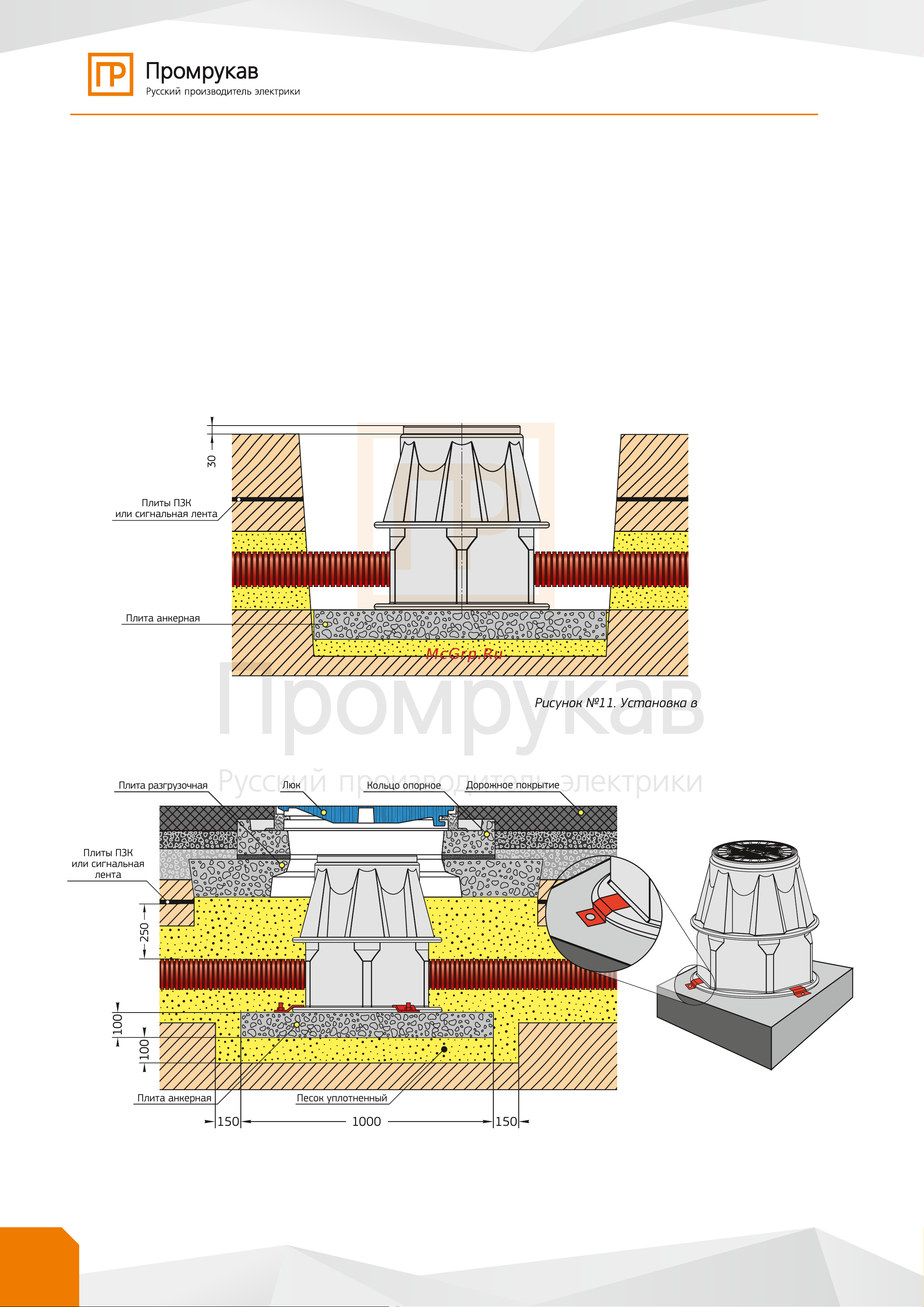

Рисунок №11. Установка вне проезжей части

100

Люк

Кольцо опорноеПлита разгрузочная

Дорожное покрытие

1000150 150

Песок уплотненныйПлита анкерная

Плиты ПЗК

или сигнальная

лента

250

Рисунок №12. Установка под проезжую часть
