www.verton-tools.ru

www.verton-tools.ru

1312

12. Рычаг газа  предназначен для

управления оборотами двигате

ля, управляется нажатием паль

ца оператора.

13. Рычаг управления воздушной

заслонкой  управляет воздуш

ной заслонкой карбюратора (за

крывает заслонку, что приводит к

обогащению воздушнотопливной

смеси в карбюраторе) с целью об

легчения запуска холодного дви

гателя.

14. Винт шестерни натяжения цепи

 предназначен для регулировки

натяжения цепи.

15. Гайки крепления крышки шины

 служат для крепления крышки

шины.

16. Цепеуловитель  защищает опе

ратора от травм при разрыве или

соскоке пильной цепи.

17. Упор зубчатый  обеспечивает

фиксацию бензопилы при распи

ливании древесины.

18. Винт крепления крышки воз-

душного фильтра  служит для

крепления крышки за задней ру

кояткой.

19. Глушитель  служит для сниже

ния шума выпуска отработавших

газов и гашения искр.

20. Крышка шины  служит для кре

пления направляющей шины и

защиты ведущей звездочки.

21. Насос ручной топливный  слу

жит для принудительной подачи

топливной смеси в карбюратор.

22. Щиток задний  расширение

нижней части задней ручки бен

зопилы для защиты руки от цепи

в случае разрыва цепи или ее со

скока с направляющей шины.

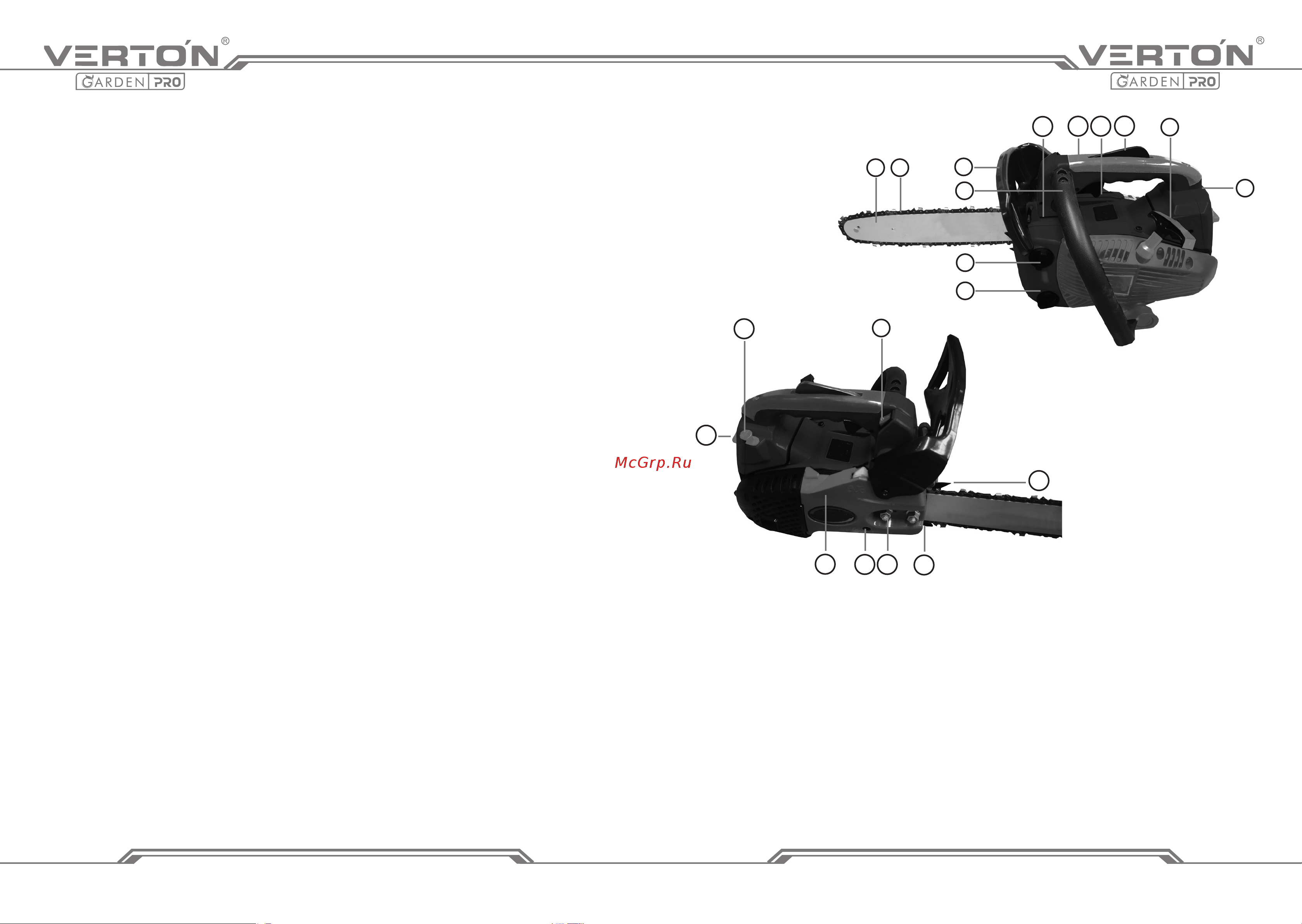

1. Шина направляющая

2. Цепь пильная

3. Ручка тормоза

4. Рукоятка передняя

5. Крышка воздушного фильтра

6. Выключатель зажигания

7. Крышка топливного бака

8. Ручка стартера

9. Крышка масляного бака

10. Рукоятка задняя

11. Рычаг блокировки рычага газа

12. Рычаг газа

13. Рычаг управления воздушной

заслонкой

14. Винт шестерни натяжения цепи

15. Гайки крепления крышки шины

16. Упор зубчатый

17. Винт крепления крышки воздушного

фильтра

18. Крышка шины

19. Насос ручной топливный

20. Цепеуловитель

1

2

3

4

5

6

7

8

9

10

11

12

19

13

17

16

20

1514

18
