www.verton-tools.ru

1514

6. СБОРКА

Комплектность

1. Бензопила  1 шт.

2. Руководство по эксплуатации  1 шт.

3. Емкость для приготовления топливной смеси  1 шт.

4. Шина направляющая  1 шт.

5. Цепь пильная  1 шт.

6. Чехол защитный  1 шт.

7. Крышка шины  1 шт.

8. Отвертка  1 шт.

9. Ключ Гобразный шестигранный  2 шт.

10. Ключ свечной  1 шт.

11. Упор зубчатый  1 шт.

12. Винт  2 шт.

13. Напильник для заточки цепи  1 шт.

ВНИМАНИЕ! Производитель оставляет за собой право без

предварительного уведомления вносить изменения в ком-

плектность.

Установка шины и цепи

ПРЕДУПРЕЖДЕНИЕ! Для работы используйте шины и цепи,

рекомендованные производителем для данной модели бензо-

пилы.

ОСТОРОЖНО! Все работы по установке и регулировке цепи

выполняйте в защитных перчатках.

Для установки цепи и шины

сделайте следующее:

1. Перед установкой шины и цепи

убедитесь в том, что тормоз цепи

находится в расторможенном

положении. Для этого ручку

тормоза 1 (Рис. 2) потяните на себя

до щелчка.

2. Открутите гайки 2 и снимите

крышку шины 3 (Рис. 2).

3. Установите шину 4 пазом на

шпильки крепления шины 6 и

передвиньте ее в сторону муфты

сцепления 5 для облегчения

установки цепи (Рис. 2).

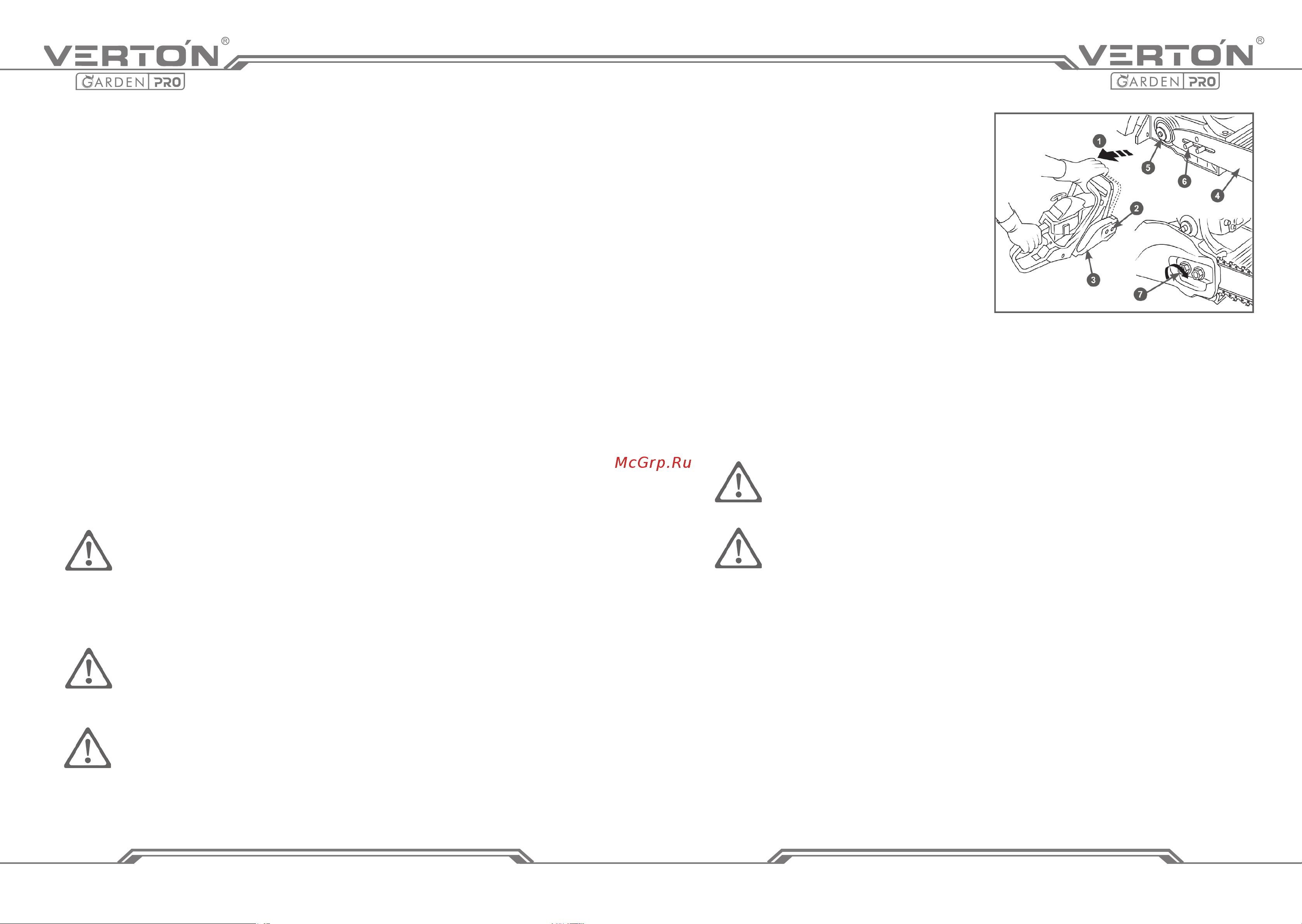

Рис. 2 Установка шины

1 - Ручка тормоза, 2 - Гайки крепления

крышки шины, 3 - Крышка шины, 4 - Шина

направляющая, 5 - Муфта сцепления,

6 - Шпильки, 7 - Винт шестерни натяжения

цепи

ПРИМЕЧАНИЕ! Для снятия крышки шины с бензопилы может

потребоваться небольшое усилие.

ВНИМАНИЕ! Перед установкой шины удалите транспор-

тировочные шайбы со шпилек шины (если предусмотрено

конструкцией). Шайбы предназначены только для транспор-

тировки бензопилы.

4. Установите пильную цепь как показано на Рис. 3. При установке цепи

следите за тем, чтобы режущая кромка зуба была расположена вперед

по ходу движения цепи, т.е. по часовой стрелке. Поместите цепь на зубцы

цепного колеса, расположенного позади муфты сцепления 4 (Рис. 3).

Удостоверьтесь в правильном положении цепи на цепном колесе (Рис. 3).

5. Вращая винт шестерни натяжения цепи 7 (Рис. 2) против часовой стрелки,

установите палец натяжителя в крайнее левое положение. Установите на

место крышку шины 3 (Рис. 2).
