www.verton-tools.ru

1716

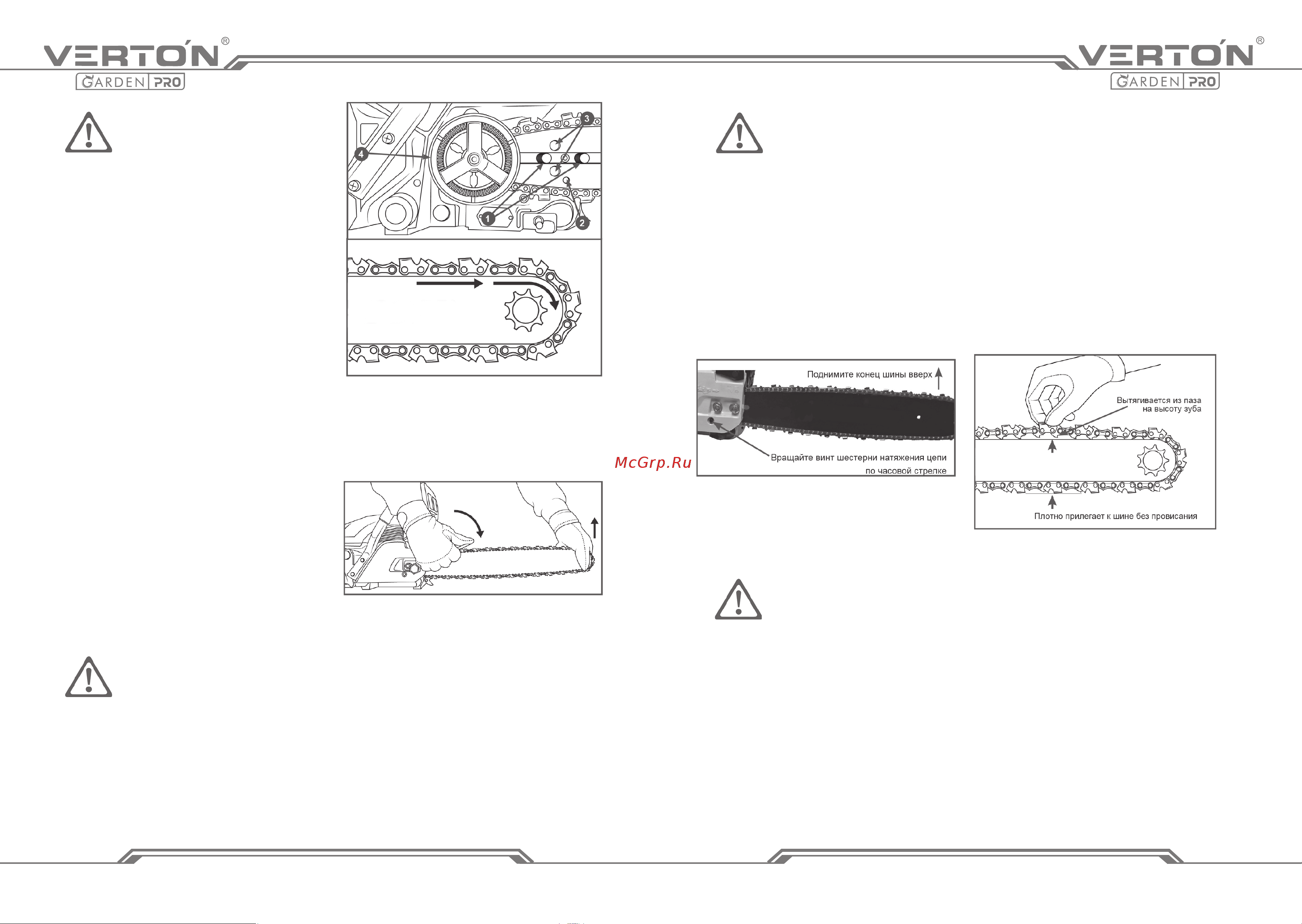

Рис. 3 Установка пильной цепи

1 - Шпильки, 2 - Отверстие шины для

подачи масла, 3 - Отверстия для пальца

натяжителя, 4 - Муфта сцепления

ВНИМАНИЕ! При уста-

новке крышки следите

за тем, чтобы палец

натяжителя цепи совпал

с отверстием в направ-

ляющей шине.

6. Придерживая шину за передний

конец, потяните ее вверх и

закрутите гайки крепления крышки,

не затягивая ключом.

7. Протяните рукой цепь вдоль по

шине. Правильно установленная

цепь должна свободно

передвигаться по шине.

8. Отрегулируйте натяжение цепи (см.

раздел «Регулировка натяжения

цепи» вращая винт шестерни

натяжения цепи 7 (Рис. 2) по

часовой стрелке.

9. Затяните гайки крепления крышки

шины ключом (Рис. 4).

Рис. 4 Затяжка гаек крепления крышки

шины

ВНИМАНИЕ! При затяжке гаек крепления крышки шины клю-

чом не следует прилагать чрезмерное усилие. Достаточно

закрутить гайку до касания крышки шины (крышка шины

при этом должна плотно прилегать к корпусу бензопилы)

не прилагая усилий. Затем поверните ключ примерно на 1/8

оборота.

ВНИМАНИЕ! Затяжка гайки крепления шины с чрезмерным

усилием приведет к повреждению резьбы шпильки или вы-

тягиванию ее из посадочного места в картере двигателя.

Данная неисправность не подлежит ремонту по гарантии.

Регулировка натяжения цепи

От правильного натяжения цепи зависит эффективность пиления, а

также срок службы цепного колеса, пильной цепи и направляющей шины.

Натяжение цепи должно проверяться перед началом работы, а также при

каждой заправке топливом.

Рис. 5 Регулировка натяжения цепи

Рис. 6 Правильное положение цепи

ВНИМАНИЕ! Перед началом регулировки натяжения цепи ос-

лабьте гайки крепления крышки шины (при установке шины

и цепи гайки не затягивайте). Регулировка с затянутыми

гайками приведет к повреждению механизма натяжения цепи

и не подлежит ремонту по гарантии.

1. Удерживая шину за передний конец, приподнимите ее вверх.

2. Вращайте винт шестерни натяжения цепи по часовой стрелке до тех пор,

пока цепь не будет плотно прилегать к нижней части шины (Рис. 5).

3. Вращайте винт до тех пор, пока цепь не будет плотно прилегать к нижней

части шины, на середине шины цепь должна выходить из направляющего

паза на высоту зуба (Рис. 6).
