СБОРКА И ПОРЯДОК РАБОТЫ

5. СБОРКА И ПОРЯДОК РАБОТЫ

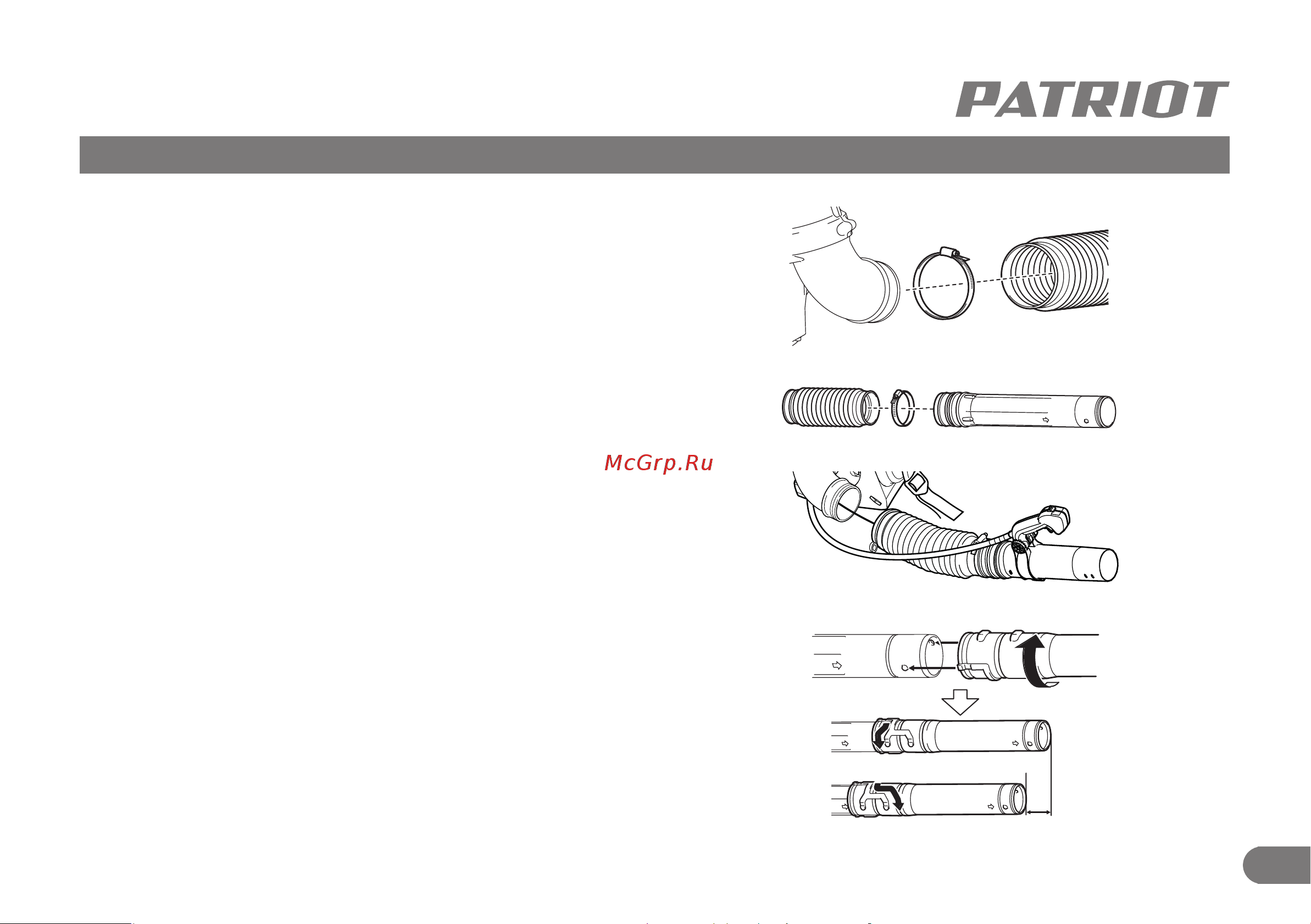

5.1. Сборка воздуходувного устройства

Распакуйте коробку, извлеките все незакрепленные детали и осво-

бодите от упаковочного материала.

Изделие поставляется в максимально собранном состоянии, но

для его использования необходимо собрать воздушную трубу и

прикрепить рукоятку управления, для этого:

1. Установите гибкую трубу на колено воздуходувного устройства

и закрепите её хомутом, для облегчения сборки гибкой трубы

на колене используйте небольшое количество пластичной кон-

систентной смазки (Рис. 2).

2. Вставьте трубу с шарнирным соединением в гибкую трубу и за-

крепите их при помощи хомута (Рис. 3).

3. Ослабьте фиксатор крепления рукоятки. Выровняйте метку на

рукоятке с выступами, установите рукоятку на трубу с фикса-

тором, заведя ее за выступы. Во время установки следите за

кабелем дросселя, не перекручивайте его и не перегибайте

(Рис. 4).

4. Соберите полностью воздухопровод доставив оставшиеся

трубы, соедините прямую трубу с трубой с фиксатором, пока

не почувствуете сопротивление. Не прилагайте чрезмерные

усилия, удерживайте трубу с фиксатором и вращайте прямую

трубу по часовой стрелке, приводя в действие фиксирующие

пазы, пока крепление не станет надежным (Рис. 5).

Рис. 2

Рис. 3

Рис. 4

Рис. 5
