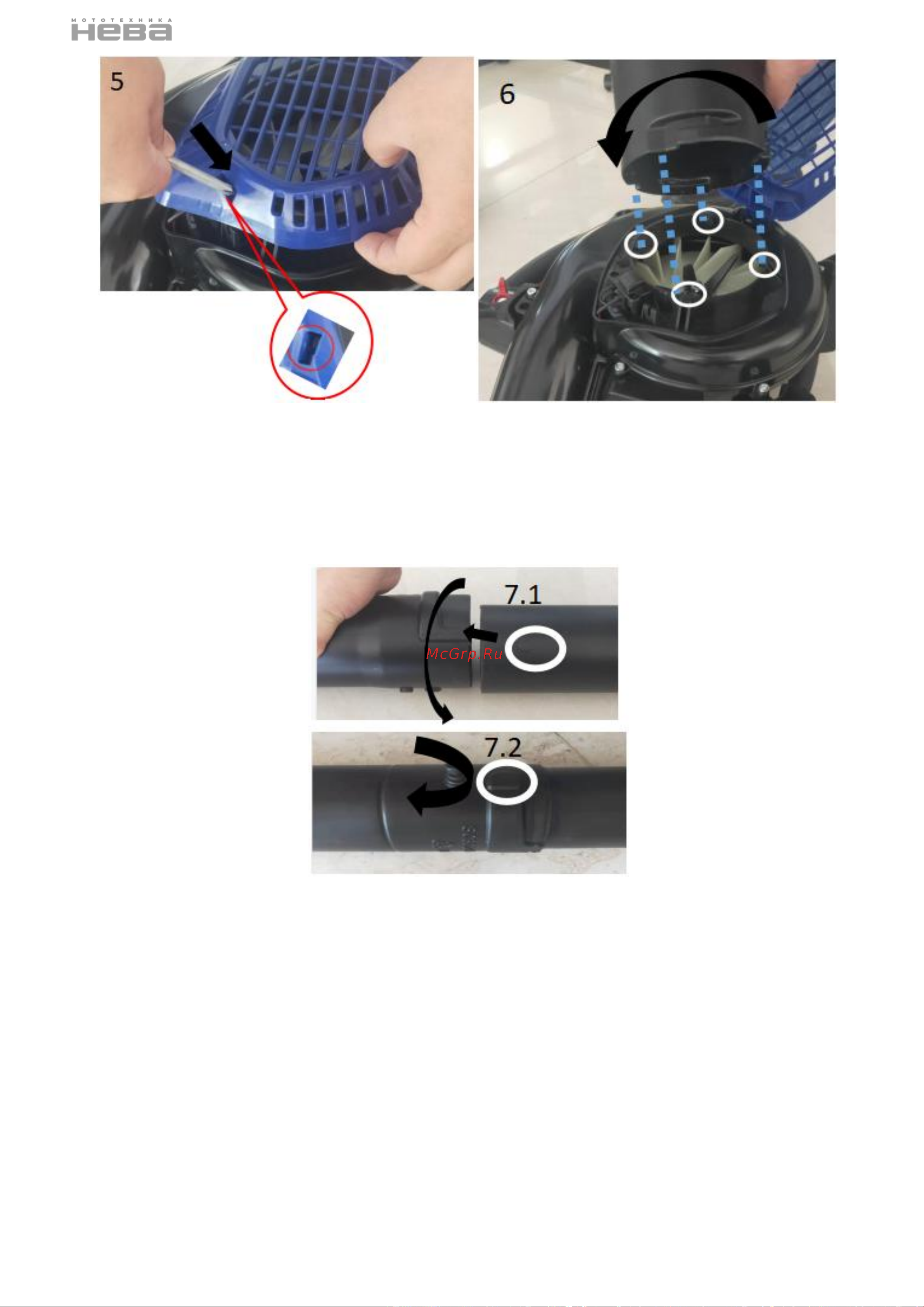

Рисунок 5 Рисунок 6

2. Соедините первую вакуумную трубку со второй:

 совместите вторую вакуумную трубку с выступом первой трубки, нажмите на нее и

поверните на 90° по часовой стрелке, чтобы зафиксировать трубку на своем месте,

и затяните винт. Трубка садового пылесоса собрана (рис.7).

Рисунок 7

3. Установите изогнутую трубку для сбора листьев и мешок:

 снимите винт воздуховыпускного патрубка двигателя, совместите отверстие для

крепления изогнутой трубки с выступом воздуховыпускного отверстия и

вставьте изогнутую трубку (рис.8).

 затяните два винта.

 свободный конец изогнутой трубки вставьте в специальный мешок и затяните

отверстие прилагаемой лентой (рис.8).
