ПОДКЛЮЧЕНИЯ АККУСТИЧЕСКОЙ СИСТЕМЫ

Перед подключением всегда убавляйте звук и отключайте питание всех

компонентов домашнего кинотеатра.

• Подключение сабвуфера и колонок аккустической системы

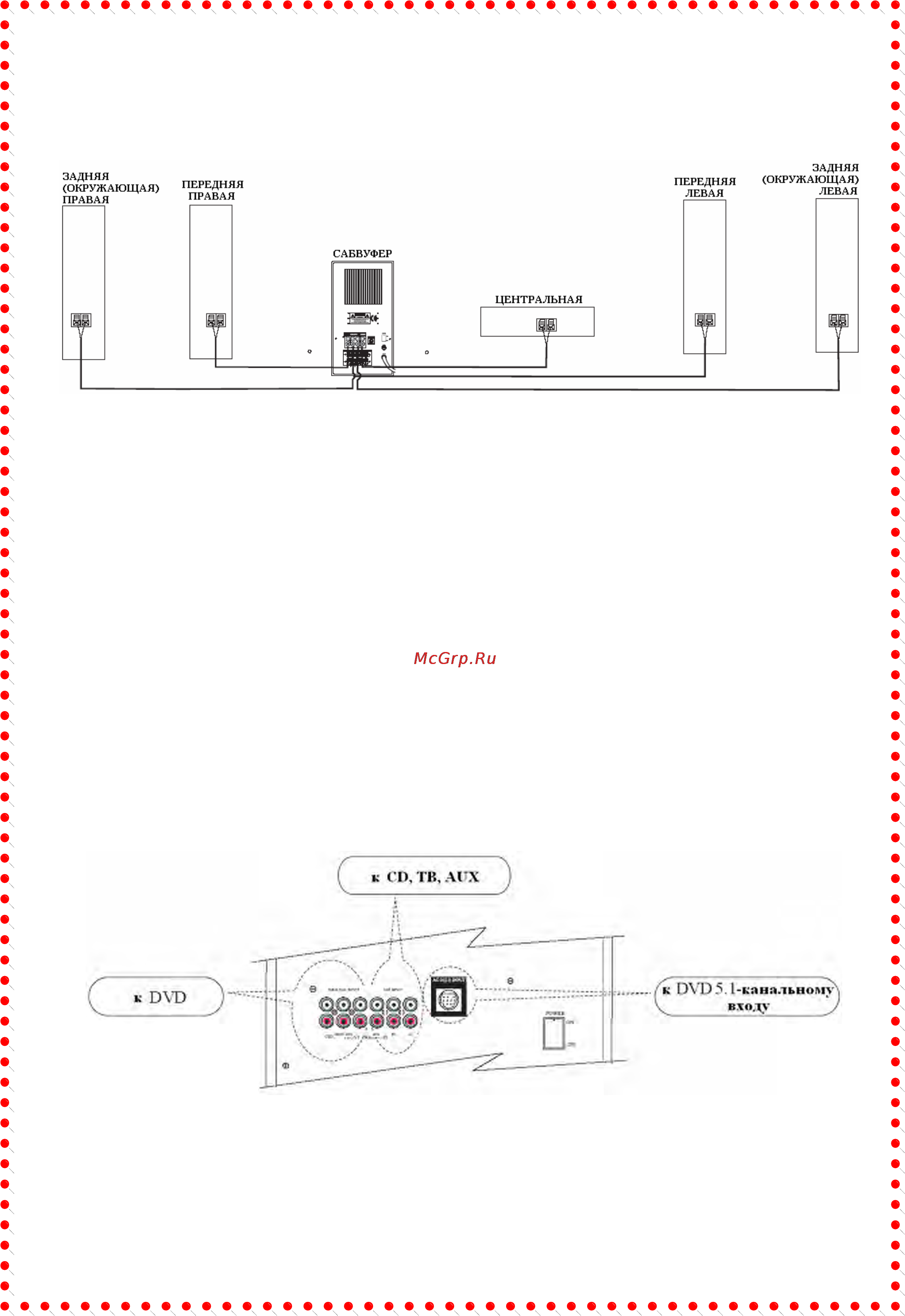

1. Подключите ПЕРЕДНЮЮ ПРАВУЮ КОЛОНКУ к переднему правому (R)

выходу САБВУФЕРа (7): полосатый провод к красному позитивному (+)

зажиму, а неполосатый – к черному негативному (-) зажиму.

2. Подключите ПЕРЕДНЮЮ ЛЕВУЮ КОЛОНКУ к переднему левому (L) выходу

САБВУФЕРа (8): полосатый провод к красному позитивн

ому (+) зажиму, а

неполосатый – к черному негативному (-) зажиму.

3. Подключите ЗАДНЮЮ (ОКРУЖАЮЩУЮ) ПРАВУЮ КОЛОНКУ к заднему

правому (R) выходу САБВУФЕРа (9): полосатый провод к красному

позитивному (+) зажиму, а неполосатый – к черному негативному (-) зажиму.

4. Подключите ЗАДНЮЮ (ОКРУЖАЮЩУЮ) ЛЕВУЮ КОЛОНКУ к заднему левому

(L) выходу САБВУФЕРа (10): полосатый провод к красному позитивному (+)

зажиму, а неполосатый – к черному негативному (-) зажиму.

5. Подключите ЦЕНТРАЛЬНУЮ КОЛОНКУ к центральному выходу САБВУФЕРа

(11): полосатый провод к красному позитивному (+) зажиму, а неполосатый – к

черному негативному (-) зажиму.

Примечание:

Цифрами в скобках обозначены разъемы для подключения согласно схеме задней панели в

разделе ЗАДНЯЯ ПАНЕЛЬ (АКТИВНОЙ АККУСТИЧЕСКОЙ СИСТЕМЫ 5.1).

• Подключение DVD плеера и других аудио источников

AC-3 (5.1-канальный) терминал 1 (обозначен к DVD) предназначен для

подключения 5.1-канальных устройств (таких как DVD плеер данного домашнего

кинотеатра) с передними, задними, центральным выходами и выходом для

сабвуфера.

AC-3 (5.1-канальный) терминал 2 (обозначен к DVD 5.1) предназначен для

подключения к 5.1-канальным выходам DVD (9-pin).

2-канальный терминал (обозначен к CD, ТВ, AUX) предназначен для подключения

2-канальных устройств, таких как ТВ, CD, VCD, AUX (2-канальный терминал с 5.1-

канальным эффектом окружающего звучания).
