14
English

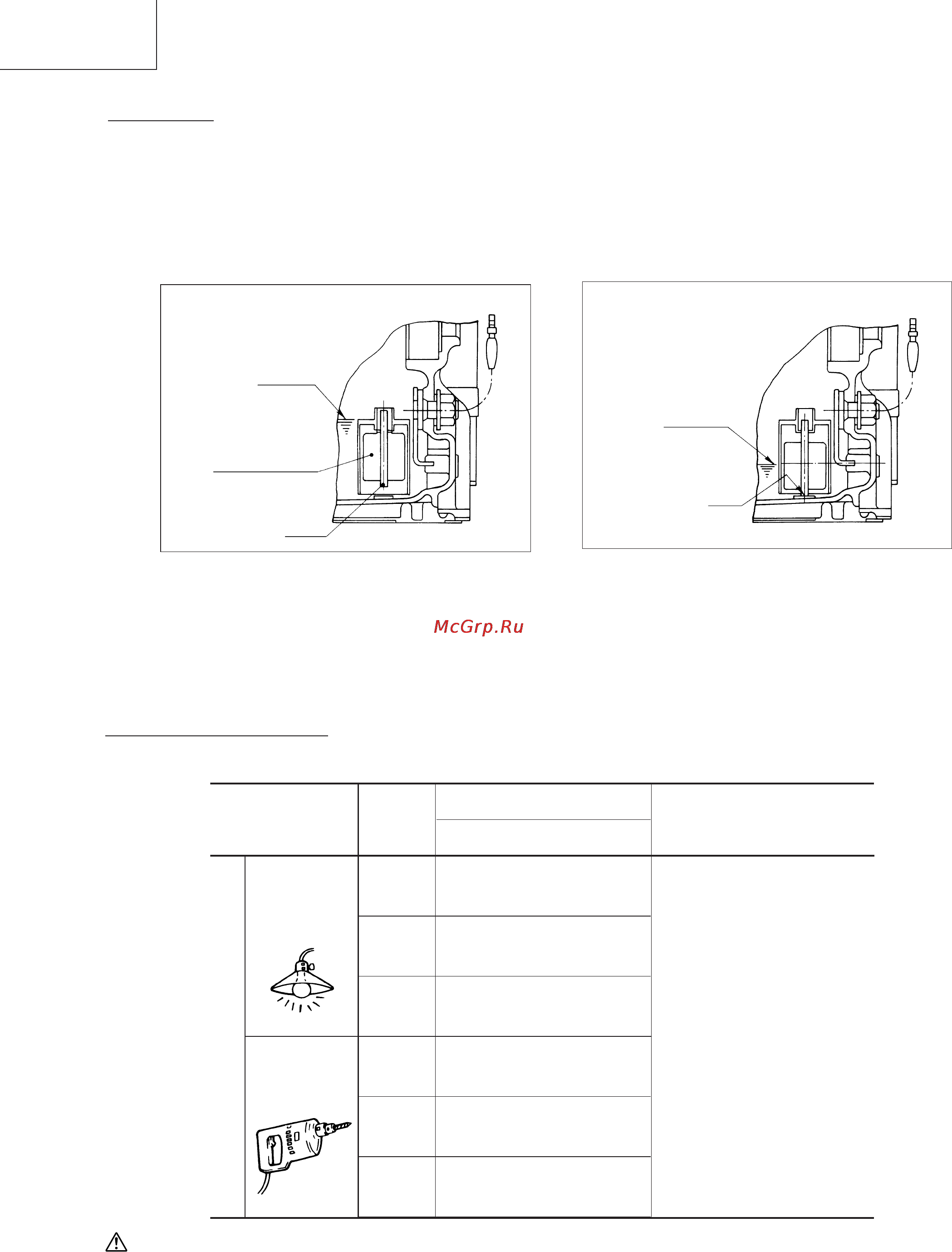

OIL SENSOR
● The oil sensor detects the fall in oil in the crankcase and automatically stops the engine when the oil level
fails down below the safety limit.
● When engine has stopped automatically, check the oil level.
● If the engine does not start by usual starting procedures, check the oil level.
● Run
RECOMMENDED OIL LEVEL
OIL LEVEL
FLOAT SWITCH
OFF
SCOPE OF APPLICABILITY
It is recommended to use AC power sources within the following scope.
Applicable
instruments
Alternating current (AC)
Light, Electric
Heater, Radio,
Television
Motors with
single phase
Model
E24SB
E35SB
E42SB
E24SB
E35SB
E42SB
Scope of applicability
50Hz
Up to 2,100W
Up to 2,800W
Up to 3,600W
Up to 700W
Up to 900W
Up to 1,100W
Remarks
• The instruments which
require much starting
current and some kinds of
motors may be unable to
be used even if they are
within the applicable
scope.
• The breaker turns OFF
when the current
exceeding the applicable
scope is used or when the
applied instrument is
defective.
WARNING: HITACHI electronic controlled products should not be used with portable generators.
Irregular generator power could cause these products to fail.
Regarding other manufacturer's products, please contact the manufacturer to see if it is
safe to use the electronic controlled products with portable generators.
Fig. 21
● Stop
Oil Level
OIL LEVEL
ON
Fig. 22
