58
УСТАНОВКА ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, НЕ ВХОДЯЩЕЕ В КОМПЛЕКТ ПОСТАВКИ

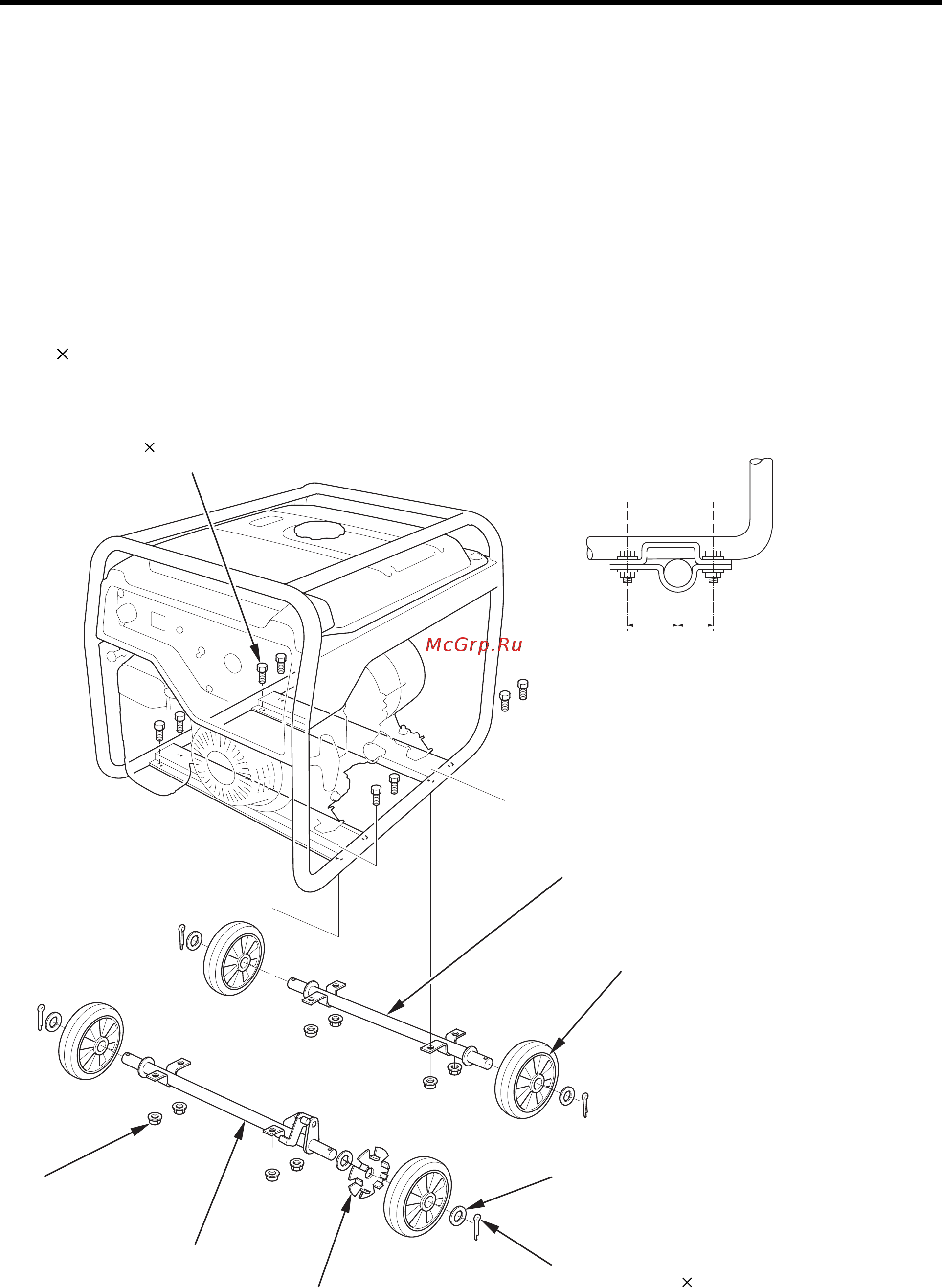

Комплект из четырех колес, установка
1. Установите стопорную пластину и четыре колеса на оси колес с помощью плоских
шайб и шплинтов.
ПРИМЕЧАНИЕ:
Установите ось переднего колеса на переднюю сторону, ближнюю к двигателю.
2. Установите оси колес в сборе на электрогенераторной установке с помощью восьми
болтов 8 16 мм с шестигранной головкой.
МОМЕНТ ЗАТЯЖКИ: 24 — 29 Н·м (2,4 — 3,0 кгс·м, 17 — 22 фунто-фута)
БОЛТ 8 16 мм С ШЕСТИГРАННОЙ
ГОЛОВКОЙ (8 шт.)
ОСЬ ЗАДНЕГО КОЛЕСА
ДЛИННАЯ ЧАСТЬ
БОКОВАЯ
СТОРОНА
МИНИЭЛЕКТРО-
СТАНЦИИ
ПЛОСКАЯ ШАЙБА 20 мм (5 шт.)
ШПЛИНТ 4 28 мм (4 шт.)
ФЛАНЦЕВАЯ ГАЙКА
(8 шт.)
ОСЬ ПЕРЕДНЕГО КОЛЕСА
СТОПОРНАЯ ПЛАСТИНА
КОЛЕСО (4 шт.)
