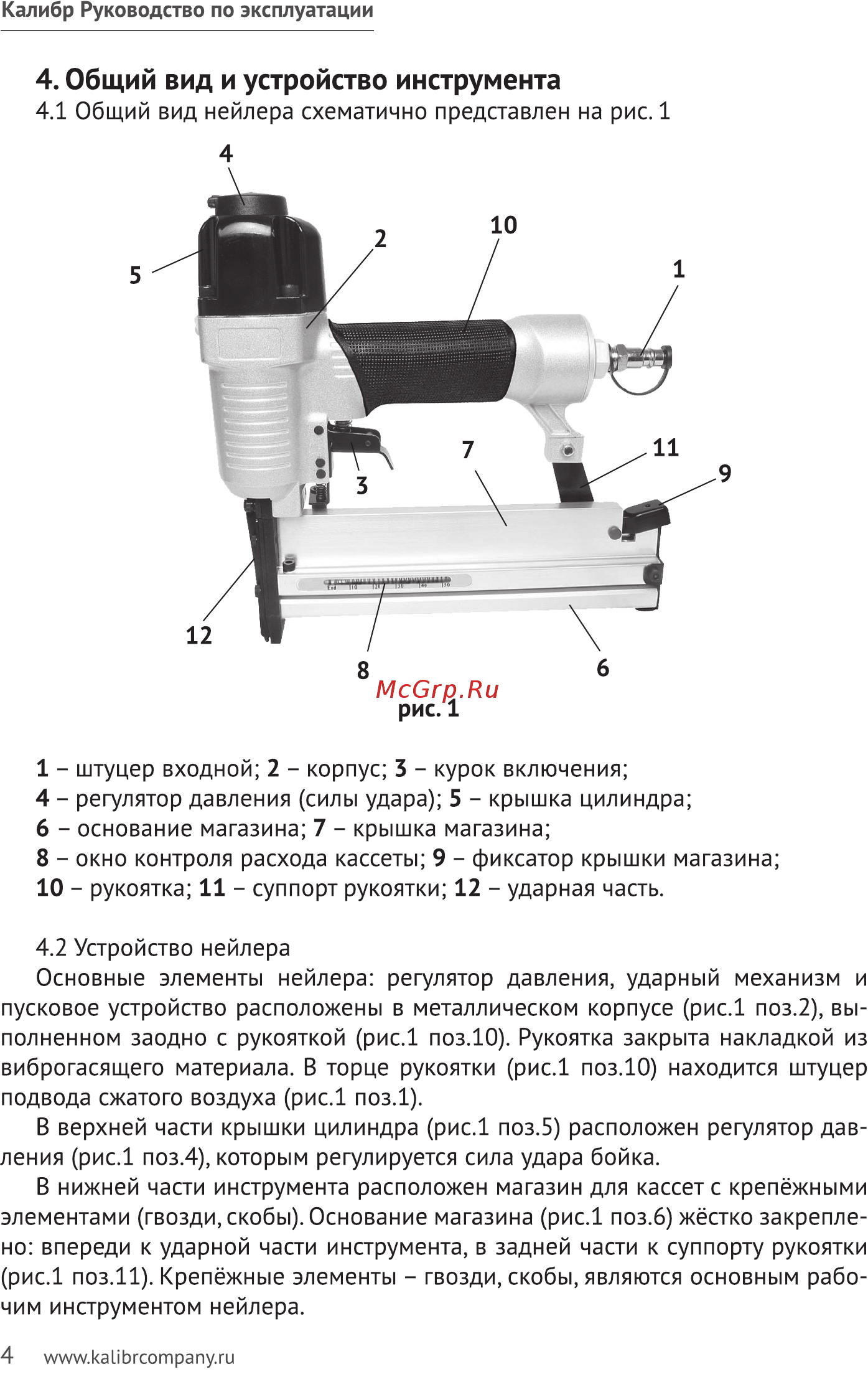

Калибр Руководство по эксплуатации 4 Общий вид и устройство инструмента 4 1 Общий вид нейлера схематично представлен на рис 1 1 штуцер входной 2 корпус 3 курок включения 4 регулятор давления силы удара 5 крышка цилиндра 6 основание магазина 7 крышка магазина 8 окно контроля расхода кассеты 9 фиксатор крышки магазина 10 рукоятка 11 суппорт рукоятки 12 ударная часть 4 2 Устройство нейлера Основные элементы нейлера регулятор давления ударный механизм и пусковое устройство расположены в металлическом корпусе рис 1 поз 2 вы полненном заодно с рукояткой рис 1 поз 10 Рукоятка закрыта накладкой из виброгасящего материала В торце рукоятки рис 1 поз 10 находится штуцер подвода сжатого воздуха рис 1 поз 1 В верхней части крышки цилиндра рис 1 поз 5 расположен регулятор дав ления рис 1 поз 4 которым регулируется сила удара бойка В нижней части инструмента расположен магазин для кассете крепёжными элементами гвозди скобы Основание магазина рис 1 поз 6 жёстко закрепле но впереди к ударной части инструмента в задней части к суппорту рукоятки рис 1 поз 11 Крепёжные элементы гвозди скобы являются основным рабо чим инструментом нейлера 4 www kalibrcompany ru
