ПНЕВМАТИЧЕСКИЙ НЕЙЛЕР-СТЕПЛЕР
ДЛЯ УСТАНОВКИ ГВОЗДЕЙ ТИП 300 И СКОБ ТИП 55
арт. 31937
1
Болт
2
Пружина дефлектора
3
Дефлектор
4
Болт М5 х 20
5
Пружина
6
Крышка цилиндра
7
Уплотнительное кольцо
8
Уплотнительная шайба
9
Пружина
10
Клапан
11
Шайба амортизатора
12
Уплотнительное кольцо
13
Уплотнительное кольцо
14
Уплотнительная
прокладка
15
Втулка
16
Уплотнительное кольцо
17
Уплотнительное кольцо
18
Цилиндр
19
Уплотнительное кольцо
20
Поршень
21
Амортизатор
22
Корпус
23
Резиновая шайба
24
Уплотнительное кольцо
25
Штифт
26
Переключатель
27
Пружина
28
Полукольцо
29
Табличка
30
Гайка
31
Гайка
32
Пружина
33
Стальной шарик
34
Защитная рамка
35
Прямоугольная шайба
36
Направляющая черенка
37
Пружина черенка
38
Черенок спускового
механизма
39
Уплотнительное кольцо
40
Кожух клапана
41
Уплотнительное кольцо
42
Пружина
43
Штифт
44
Предохранитель
45
Курок
46
Торсионный триггер
47
Шайба
48
Эластичная проставка
49
Крышка
50
Пластина
51
Пластина направляющей
52
Болт М4 х 14
53
Подвижная часть
магазина
54
Штифт
55
Пластина
56
Неподвижная часть
магазина
57
Индикатор
58
Этикетка магазина
59
Пластина
60
Трубка
61
Фиксатор
62
Пружина
63
Трубка толкателя
64
Подставка
65
Пружина
66
Распорка
67
Опора
68
Болт М4 х 38
69
Штифт
70
Винт М4 х 6
71
Болт М4 х 6
72
Фиксатор
73
Шайба
74
Болт М4 х 20
75
Обрезиненная рукоятка
76
Уплотнительное кольцо
77
Торцовая крышка
78
Соединитель для
воздушного шланга
79
Заглушка для
соединителя
80
Уплотнительное кольцо
81
Штифт
82
Штифт
83
Стопор
84
Штифт
85
Муфта
86
Болт М4 х 8
87
Крышка
88
Штифт
89
Болт М4 х 14
90
Масленка
91
Имбусовый ключ
№

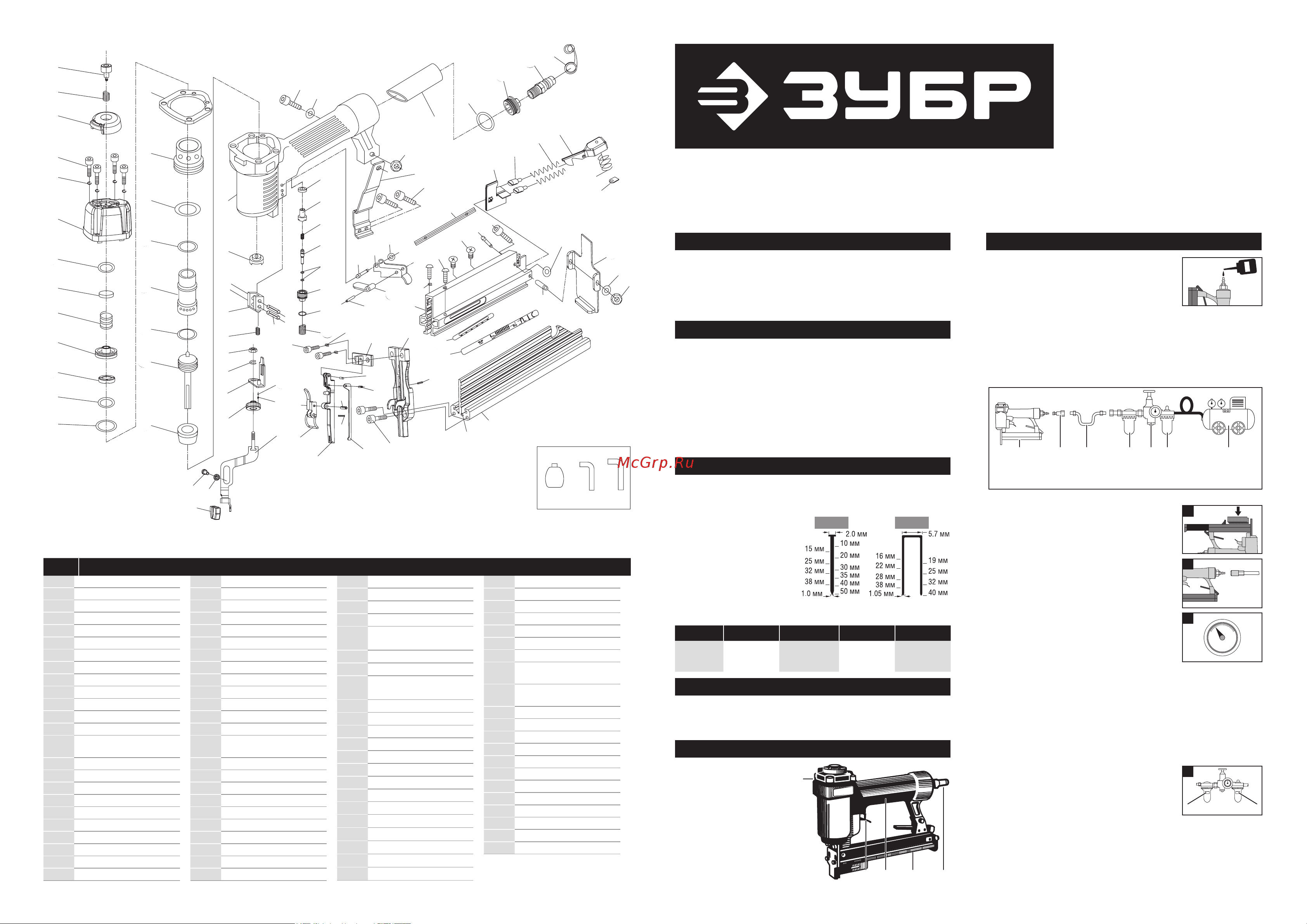

Устройство
1
2
22
23
25
24
45
40
41
42
43
44
46
49
48
56
? ? ?
55
54
58
57
52
47
53
51
50
5
38
37
36
35
31
72
71
75
76
77
78
79
74
73
35
64
63
62
61
65
66
67
73
31
80
60
70
69
68
39
88
86
85
87
89
82
81
84
83
26
27
31
28
29
30
32
33
34
4
3
4
5
6
7
8
9
10
11
12
13
16
17
18
19
20
21
15
14
Назначение
Для мебельного производства, крепления к деревянным конст-
рукциям гипсокартона, фанеры, а также холста, кожи, тканей.
Не использовать для крепления к кирпичной кладке, бетону,
стали. Запрещено использовать инструмент для иных целей,
кроме как по прямому назначению.
Общая информация
К работе с пневматическим инструментом допускается персо-
нал, прошедший предварительное обучение, знающий устрой-
ство инструмента, технику безопасности и меры предосторож-
ности при эксплуатации.
Общие требования безопасности при работе с инструментом
установлены в СТБ ЕН 792-13-2007.
Вибрационные параметры инструмента соответствуют тре-
бованиям ГОСТ 17770-86. Шумовые характеристики соответ-
ствуют требованиям ГОСТ 12.2.030-2000.
Технические характеристики
Габариты: 250 x 245 x 55 мм
Рабочее давление: 4–7 бар
Максимальное давление: 8.3 бар
Звуковая мощность: 96 дБА
Звуковое давление: 83 дБА
Уровень вибрации: 3.30 м/с
2
Коннектор: 1/4"
Вес: 1.48 кг
Расход воздуха: 0.17 л/мин
Магазин: 100 гвоздей/скоб
Используемые расходники – гвозди тип 300 (F / J / 47 / Ga18),
скобы тип 55 (C / 14 / 606)
Расходник Ширина, мм Толщина, мм Ширина, мм Магазин, шт.
Гвоздь 2.0 1.0 1.25
100
Скоба 5.7 1.05 1.25
100
Комплект поставки
- нейлер-степлер
- имбусовый ключ
- масленка
Общая схема расположения частей степлера
1 – Магазин
2 – Корпус
3 – Крышка цилиндра
4 – Курок
5 – Воздухозаборник
Инструкция по применению
1) Перед первым использованием не-
обходимо смазать инструмент. Для
этого используйте минеральное масло
SAE №10 или аналогичное масло для
пневматического инструмента. Ис-
пользование других видов масла может повлечь ухудшение
рабочих характеристик или поломку пневмоинструмента.
Каждые 3–4 часа осуществляйте смазку. Для надежной
работы используйте в системе влагоотделитель и смазчик.
2) Соберите пневматическую систему согласно схеме:
3) Заполните магазин крепежом соответ-
ствующего типоразмера.
4) Используйте быстросъемный коннек-
тор 1/4" (входит в комплект) для при-
соединения степлера к системе подачи
воздуха.
5) Отрегулируйте глубину и силу удара регули-
ровочным колесиком.
6) Следите за рабочим давлением ~ 4–7 бар.
7) Прижмите носик степлера к поверхности.
8) Сделайте пробный удар в неответствен-
ную поверхность.
ВНИМАНИЕ! Не направлять инструмент на людей и животных.
Не подставлять руки под удар гвоздя.
9) Для завершения работы необходимо: отключить подачу воздуха
и спустить воздух в системе.
10)
Регулярно проводите осмотр инструмента, подтягивайте кре-
пежные элементы.
ВНИМАНИЕ! Используйте влагоотде-
литель и смазчик в системе (рис. 6).
Гарантия не распространяется на изде-
лие, если эти элементы отсутствуют
в пневмосистеме.
а – нейлер-степлер, б – коннектор, в – воздушный шланг, г –
смазчик, д – манометр, е – влагоотделитель, ж – компрессор.
а б в г д е ж
3
3
5
4
3
1 54 2
фильтрсмазчик
6
300 55
