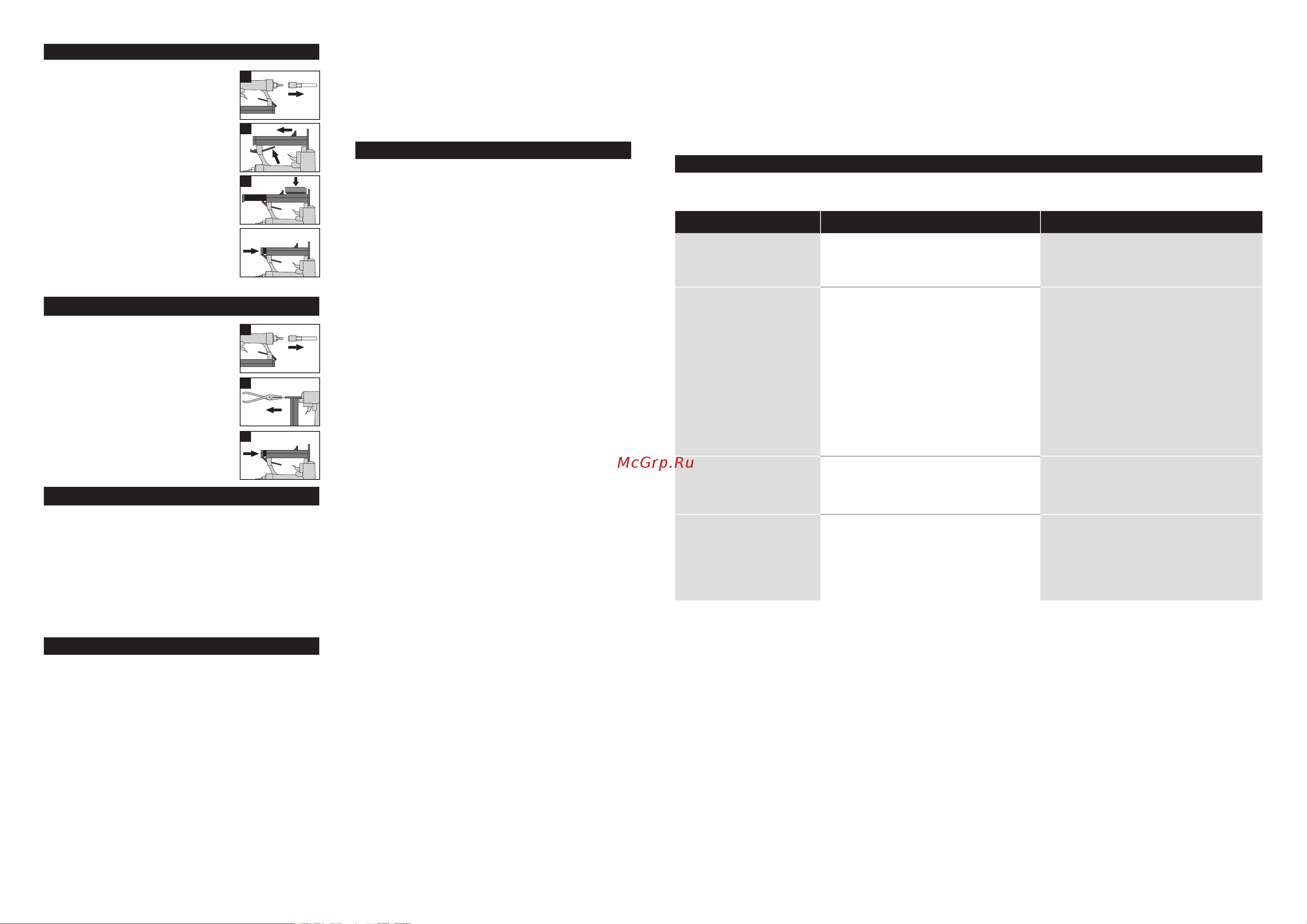

Зубр Т55/300 31937 Инструкция онлайн [2/2] 831674

Загрузка расходников в магазин инструмента

1) Перекройте подачу воздуха в системе.

2) Отсоедините гибкий шланг.

3) Отожмите защелку магазина

и отодвиньте его назад.

4) Вставьте расходники в магазин.

Убедитесь, что расходники

не повреждены и не согнуты.

5) Задвиньте магазин обратно и убедитесь,

что защелка опущена и подвижная часть

магазина зафиксирована.

6) Присоедините степлер к системе

и включите подачу воздуха.

Инструмент оснащен окошком-индикато-

ром наличия расходников. Показывает

примерно остаток 50 гвоздей или скоб.

Очистка инструмента от застрявших гвоздей/скоб

1) Перекройте подачу воздуха в системе

и отсоедините гибкий шланг от инст-

румента.

2) Если крепеж застрял в области но-

сика, то для удаления гвоздя / скобы

воспользуйтесь плоскогубцами.

3) Если гвоздь /скоба застрял(а) в магази-

не, то отодвиньте толкатель в магазине;

удалите застрявший крепеж; верните

толкатель в обратное положение.

Хранение, транспортировка, утилизация

Храните инструмент при температуре от 0 до +40 °С и отно-

сительной влажности не более 80% в месте, недоступном для

детей. При консервации залейте внутрь инструмента 10–15 г

масла и продуйте минимальным давлением.

Транспортировка допускается всеми видами транспорта в от-

грузочной упаковке, при температуре от -20 до +55 °С. При

проведении погрузочно-разгрузочных работ избегайте меха-

нических повреждений упаковки с инструментом и попадания

на инструмент атмосферных осадков.

Утилизировать в соответствии с материалом изделия.

Гарантийные обязательства

Настоящая гарантия не ограничивает законных прав потребите-

лей, предоставленных ему действующим законодательством РФ.

Гарантийный срок на данный прибор составляет 6 месяцев

со дня покупки.

Серийный номер на этикетке изделия содержит дату про-

изводства. Последние четыре цифры означают месяц и год

производства.

Гарантируется безотказная работа инструмента при условии

соблюдения Покупателем всех правил эксплуатации и хране-

ния, указанных в данном руководстве.

При отсутствии правильно заполненного гарантийного тало-

на гарантийные обязательства недействительны и претензии

к качеству купленного прибора будут отклонены.

Гарантия не распространяется на комплектующие и расходные

материалы.

Гарантия на прибор не распространяется в следующих случаях:

• при повреждениях, возникших в результате несоблюдения

Покупателем руководства по эксплуатации;

• на запчасти, подверженные естественному износу;

• при наличии следов вскрытия или ремонта, выполненного

Покупателем или неуполномоченными на это лицами;

• при наличии механических повреждений, вызванных

внешним ударным или иным воздействием;

• при повреждениях в результате неправильного хранения

и транспортировки, небрежного обращения или воздей-

ствия непреодолимой силы (землетрясения, пожар, сти-

хийные бедствия и т.д.).

Инструкция по безопасности

• Перед использованием инструмента внимательно прочтите

данную инструкцию.

• Используйте только указанные в данной инструкции кре-

пежные материалы и лубриканты.

• Для ремонта необходимо использовать только оригиналь-

ные запасные части производителя. Перед началом ремон-

та освободите накопитель от крепежных изделий. Не следует

изменять ничего в конструкции машины без разрешения

изготовителя.

• При работе не направляйте степлер на людей и животных,

не разряжайте инструмент в воздух.

• До начала каждой операции следует проверить, чтобы пре-

дохранительный механизм и механизм пуска функциониро-

вали надлежащим образом, а все гайки и болты были туго

затянуты.

• Храните инструмент в недоступном для детей месте.

• Не используйте легковоспламеняющиеся газы (кислород)

для работы.

• Не используйте бензин или другие легковоспламеняющиеся

жидкости для очистки инструмента.

• Машины следует подключать к подаче воздуха, только если

максимально допустимое давление машины не может быть

превышено более чем на 10%; в случае повышенного дав-

ления в систему сжатого воздуха должен быть встроен кла-

пан снижения давления, который имеет предохранительный

клапан нисходящего потока.

• Не превышайте максимально допустимое рабочее давление

инструмента.

• Старайтесь использовать инструмент при минимально допу-

стимом давлении, чтобы избежать высокого уровня шума,

повышенного износа машины и возникающих в результате

этого неисправностей.

• Отключайте инструмент при сервисном обслуживании, ре-

гулировке, переносе и во время простоя.

• Всегда отключайте, не разбирайте и не ремонтируйте ин-

струмент под давлением. Ниппель должен быть установлен

таким образом, чтобы после отключения от источника вну-

три инструмента не оставалось сжатого воздуха.

• На рабочем месте используйте средства защиты: за-

щитные очки, звукоизолирующие наушники, головные

уборы и перчатки.

• Рабочая поверхность должна иметь такую конструкцию, ко-

торая позволяет безопасно зафиксировать машину, избегая

ее повреждения, перекашивания или смещения

• Запрещено работать неисправным инструментом. При об-

наружении неисправности или повреждения немедленно

прекратите работу.

• Не допускайте неоднократного нажатия на курок. Гвозди мо-

гут отскочить друг от друга, что может привести к поврежде-

нию инструмента и несчастному случаю.

• Пневматический инструмент пожаробезопасен и работает

без образования искр. Тем не менее, работа в потенциально

взрывоопасной атмосфере требует особого внимания.

• Во время работы уделяйте внимание принятию правильных

положений тела, эффективно обеспечивающих безопас-

ность в случае разрушения сменного инструмента.

• Держите данное руководство по эксплуатации под рукой, не

отклеивайте информационные и предупреждающие этикет-

ки с корпуса инструмента.

Техническое обслуживание, обнаружение и устранение неполадок

Не используйте инструмент, если были обнаружены неполадки, представленные в таблице.

Любая замена или ремонт должны производиться только профессионалом или в сервисном центре.

Неполадки Причины Устранение неполадок

Утечка воздуха

Повреждены уплотнительные кольца

(см. взрыв-схему).

Ослаблены резьбовые соединения.

Заменить уплотнительные кольца

(руководствуясь взрыв-схемой).

Затянуть резьбовые соединения.

Нейлер пропускает гвозди

Изношен амортизатор.

Забился носик.

Загрязнен или поврежден толкатель

в магазине.

Недостаточное давление в системе.

Изношено уплотнительное кольцо на поршне

или недостаточно смазки.

Повреждено уплотнительное кольцо в зоне

курка.

Протекает сальник.

Заменить амортизатор

Прочистить.

Очистить магазин от загрязнения.

Проверить фитинги и давление, создаваемое

компрессором.

Заменить уплотнительное кольцо

или произвести смазку.

Заменить уплотнительное кольцо.

Заменить сальник.

Инструмент работает

медленно или сила удара

ослабла

Инструмент плохо смазан.

Сломана пружина толкателя.

Заблокирован выпускной клапан.

Необходимо смазать инструмент.

Заменить пружину.

Заменить поврежденные детали.

Гвозди застряли

в инструменте

Толкатель поврежден.

Гвозди/скобы не соответствующего

типоразмера.

Гвозди / скобы изогнуты.

Крепеж в магазине или носике ослаблен.

Заменить толкатель.

Использовать только гвозди указанного

типоразмера.

Заменить гвозди/скобы.

Затянуть крепеж.

Изготовлено «KRAFTOOL I/E GMBH» Германия, Бёблинген, Отто-Лилиенталь 25 в КНР (KRAFTOOL I/E GMBH Otto- Lilienthal –str.25,

71034 Boblingen, Deutschland). Уполномоченная организация по вопросам качества на территории РФ ЗАО «ЗУБР ОВК» 141002

Московская область, г.Мытищи-2, а/я 36

U: 210840

Доводим до Вашего сведения, что критерием предельного

состояния является одно из следующих событий (в том числе

любое их сочетание):

• явное, ощутимое нарушение нормальной работы изделия

(существенное снижение заявленных технических характери-

стик: повреждение расходного материала при работе вслед-

ствие износа бойка, появление посторонних вибраций при

работе изделия.);

• подвижность доступных закрепленных узлов/деталей;

• нарушение геометрии корпуса;

• отказ одной или нескольких функций.

Запрещается дальнейшая эксплуатация изделий при выявле-

нии следующих признаков (критические отказы, при достиже-

нии которых необходимо прекратить работу изделия):

• механические повреждения корпуса.
