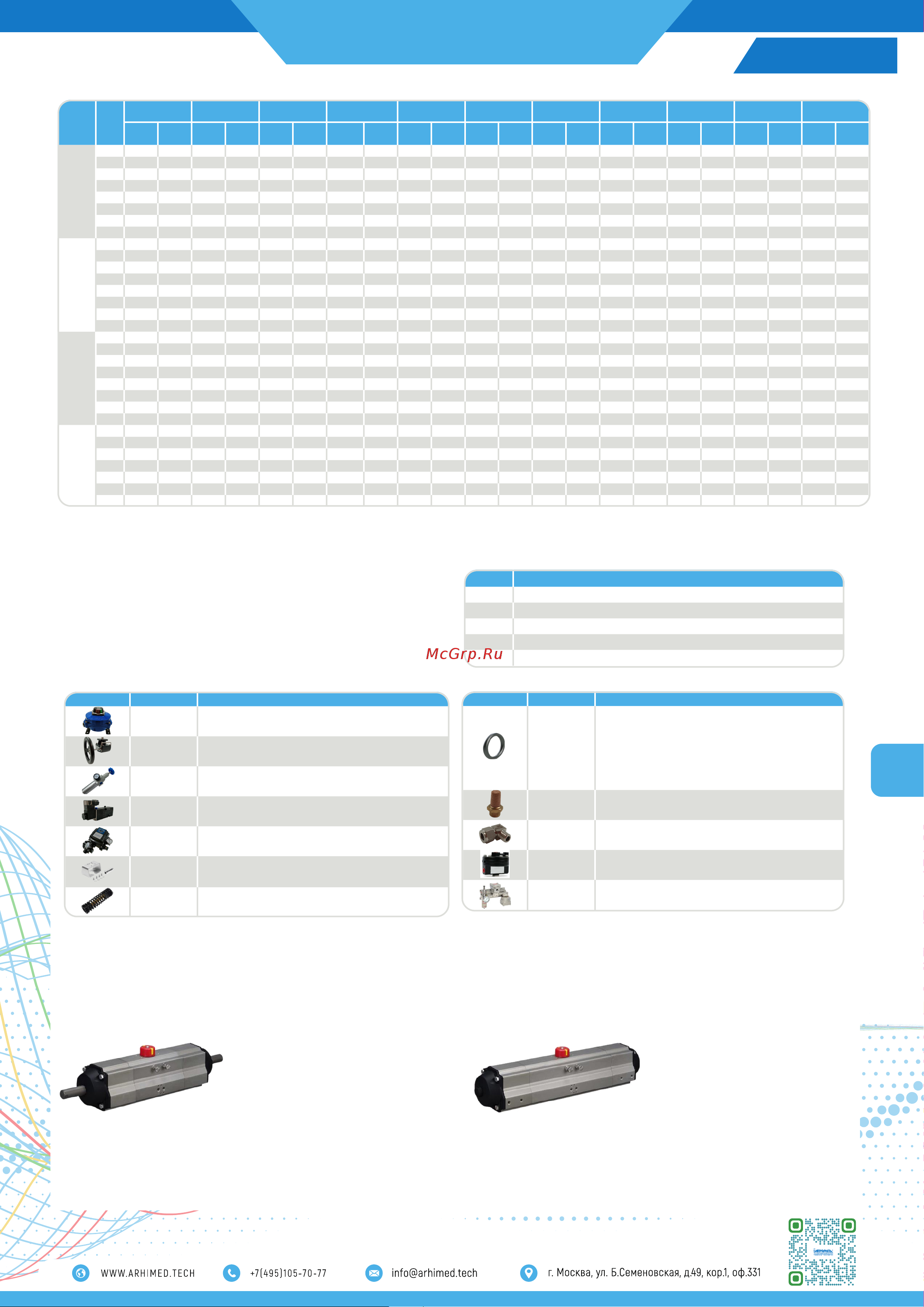

3
Дизайн и характеристики могут быть изменены без предварительного уведомления. Все права защищены
T.PA.DA/SR.24.2
ПНЕВМАТИЧЕСКИЕ ПРИВОДЫ
Модель к-т
2,5 bar 3,0 bar 3,5 bar 4,0 bar 4,5 bar 5,0 bar 5,5 bar 6,0 bar 7,0 bar 8,0 bar Пружина
0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 90° 0°
PA220SR
05 501 319 688 506 875 693 1062 880 1249 1067 1436 1254 616 434
06 414 196 601 383 788 570 975 757 1162 944 1349 1131 1536 1318 740 521
07 514 259 701 446 888 633 1075 820 1262 1007 1449 1194 1636 1381 863 608
08 614 323 801 510 988 697 1175 884 1362 1071 1549 1258 1923 1632 986 695
09 714 387 901 574 1088 761 1275 948 1463 1135 1837 1059 2211 1883 1109 782
10 815 451 1002 638 1189 824 1376 1012 1750 1386 2124 1760 1233 869
11 915 514 1102 701 1289 888 1663 1262 2037 1636 1356 955
12 1015 578 1202 765 1576 1139 1950 1513 1479 1042
PA320SR
05 780 565 1050 834 1319 1104 1589 1373 1858 1643 2128 1912 783 567
06 667 408 936 678 1206 947 1475 1217 1745 1486 2014 1756 2284 2025 939 680
07 823 521 1092 791 1362 1060 1631 1330 1901 1599 2170 1869 2440 2138 1096 794
08 979 634 1249 904 1518 1173 1787 1443 2057 1712 2326 1981 2865 2520 1252 907
09 1135 747 1405 1017 1674 1286 1943 1555 2213 1825 2752 2364 3291 2903 1409 1021
10 1291 860 1561 1130 1830 1399 2100 1668 2638 2207 3177 2746 1565 1134
11 1447 973 1717 1242 1986 1512 2525 2051 3064 2590 1722 1247
12 1603 1086 1873 1355 2412 1894 2951 2433 1878 1361
PA560SR
05 1333 1017 1803 1487 2273 1957 2743 2427 3214 2897 3684 3367 1334 1017
06 1130 750 1600 1220 2070 1690 2540 2161 3010 2631 3480 3101 3950 3571 1600 1221
07 1396 954 1866 1424 2337 1894 2804 2364 3277 2834 3747 3304 4217 3774 1867 1424
08 1663 1157 2133 1627 2603 2097 3073 2567 3543 3037 4013 3508 4954 4448 2134 1628
09 1930 1360 2400 1831 2870 2301 3340 2771 3810 3241 4750 4181 5690 5121 2400 1831
10 2196 1564 2666 2034 3136 2504 3607 2974 4547 3914 5487 4854 2667 2035
11 2463 1767 2933 2237 343 2707 4343 3648 5283 4588 2934 2238
12 2729 1971 3200 2441 4140 3381
5080 4321 3200 2442
PA1000SR
06 3040 1990 3880 2830 4720 3670 5560 4510 6400 5350 3040 2000
07 2700 1480 3540 2320 4380 3160 5220 4000 6070 4850 3550 2330
08 3210 1810 4050 2660 4890 3500 5730 4340 6570 5180 4060 2670
09 3720 2150 4560 2990 5400 3830 6240 4670 7080 5510 4570 3000
10 3380 1640 4220 2485 5060 3320 5900 4160 6750 5000 8430 6680 5080 3330
11 3890 1970 4730 2810 5570 3650 6410 4490 8090 6180 9770 7860 5590 3670
12 4400 2300 5240 3150 6080 3390 7760 5670 9440 7350 6090 4000
Усилия пневмоприводов СЕВЕР, одностороннего действия SR
СЕРИЯ PA
ОПЦИИ
Возможно специальное индивидуальное исполнение вне рамок опций, из других материалов. Возможность изготовления уточняется после заполнения опросных листов.
Дополнительные опции для пневматических приводов СЕВЕР серии PA:
* установка на привод соленоидного распределителя NAMUR, блока подготовки
воздуха (БПВ) и блока концевых выключателей (БКВ)
* для низкой температуры окружающей среды от -40°C +80°C (опция LT)
* специальная настройка угла поворота 0° - 90°, 0° - 120°, 0° - 180°.
* трёхпозиционный привод 0°-45°-90°, 0°-90°-180°.
* трёхпозиционный привод с пружинным возвратом в среднее положение
Опция Расшифровка
LT для низкой температуры окружающей среды от -40°C +80°C (-60°C для приводов СЕВЕР-AIR)
0-120 ,0-180 специальная настройка угла поворота 0° - 120°, 0° - 180°
0-45-90 трёхпозиционный привод 0°-45°-90°,
0-90-180 трёхпозиционный привод 0°-90°-180°
MID трёхпозиционный привод с пружинным возвратом в среднее положение
Иллюстрация Наименование Описание
BY/BA/BU/APL/LS***
Блок концевых выключателей. Предназначен для визуальной и электрической
сигнализации конечных положений запорного органа арматуры
RD-***
Ручной дублёр. Предназначен для ручного управления дроссельной заслонкой,
шаровым краном или дисковым затвором с углом открытия и закрытия 90 градусов
BPFR***
Фильтр-регулятор. Предназначен для очистки сжатого воздуха от твёрдых частиц,
капель влаги и масла перед подачей в пневмоаппаратуру
RP***
Пневматические распределители. Стандарт NAMUR. Осуществляют управление
потоками подводимого к ним сжатого воздуха за счет внутренней коммутации.
Есть с режимом 3/2, 5/2 и универсальные.
YT***
Электро-пневматический позиционер. Используются для приведения в действие
односторонних и двухсторонних поворотных пневмоприводов в следящем режиме.
МК-*** Монтажные комплекты для крепления оборудования к приводу
R-PA**.SPRING12 Комплект 12 пружин для привода SR
Иллюстрация Наименование Описание
R-PA**.***
SPN - ремкомплект NBR (это все резинки NBR + пластиковые кольца пластиковые
накладки)
SPS - ремкомплект SILICON (это все резинки SILICON + пластиковые кольца
пластиковые накладки)
SPV - ремкомплект VITON (это все резинки VITON + пластиковые кольца +
пластиковые накладки)
N - набор уплотнений O-Ring NBR (это только несколько резинок из NBR)
S - набор уплотнений O-Ring SILICON (это только несколько резинок из SILICON)
V - набор уплотнений O-Ring VITON (это только несколько резинок из VITON)
GA-*** глушитель пневматический
FA-*** Фитинги для пневмоаппаратуры из нержавеющей стали
Бустер (усилитель потока). Устройство для увеличения скорости привода за счет
пропорционального увеличения расхода воздуха подавемого в привод.
Пневмопанель (изготавливается по опросным листам)
Специальное исполнение пневматических приводов СЕВЕР серии PA.
3х-позиционный пневмопривод СЕВЕР
с ходом 0-90°-180° с пружинным возвратом
С каждой стороны пневматического привода
СЕВЕР предусмотрен пружинный узел, который
предназначен для возврата в центральное
положение 90° при сбросе давления или при
аварии. Движение против часовой стрелки от
0° до 90° или по часовой стрелке от 90° до 180°
осуществляется только подачей сжатого воздуха.
В полностью открытом положении 180° и закрытом
положении 0° возможна регулировка угла ±4°.
3х-позиционный пневмопривод СЕВЕР
с ходом 0-45°-90°, 0-90°-180
Два типа пневматических приводов с 3-мя
положениями: 0°- 45°- 90° и 0°- 90°-180°. Установку
среднего положения можно регулировать от 0°
до 20°, 30°, 50°, 75°(1-й тип) или от 0° до 95°, 120°,
130°, 150°, 175°(2-й тип), используя регулировочные
винты с каждой стороны боковых крышек. Для
управления 3х-позиционным пневматическим
приводом необходим электромагнитный клапан,
распределяющий подачу сжатого воздуха в разные
отсеки привода.
