ПНЕВМАТИЧЕСКИЕ ПРИВОДЫ
 PA
 
 

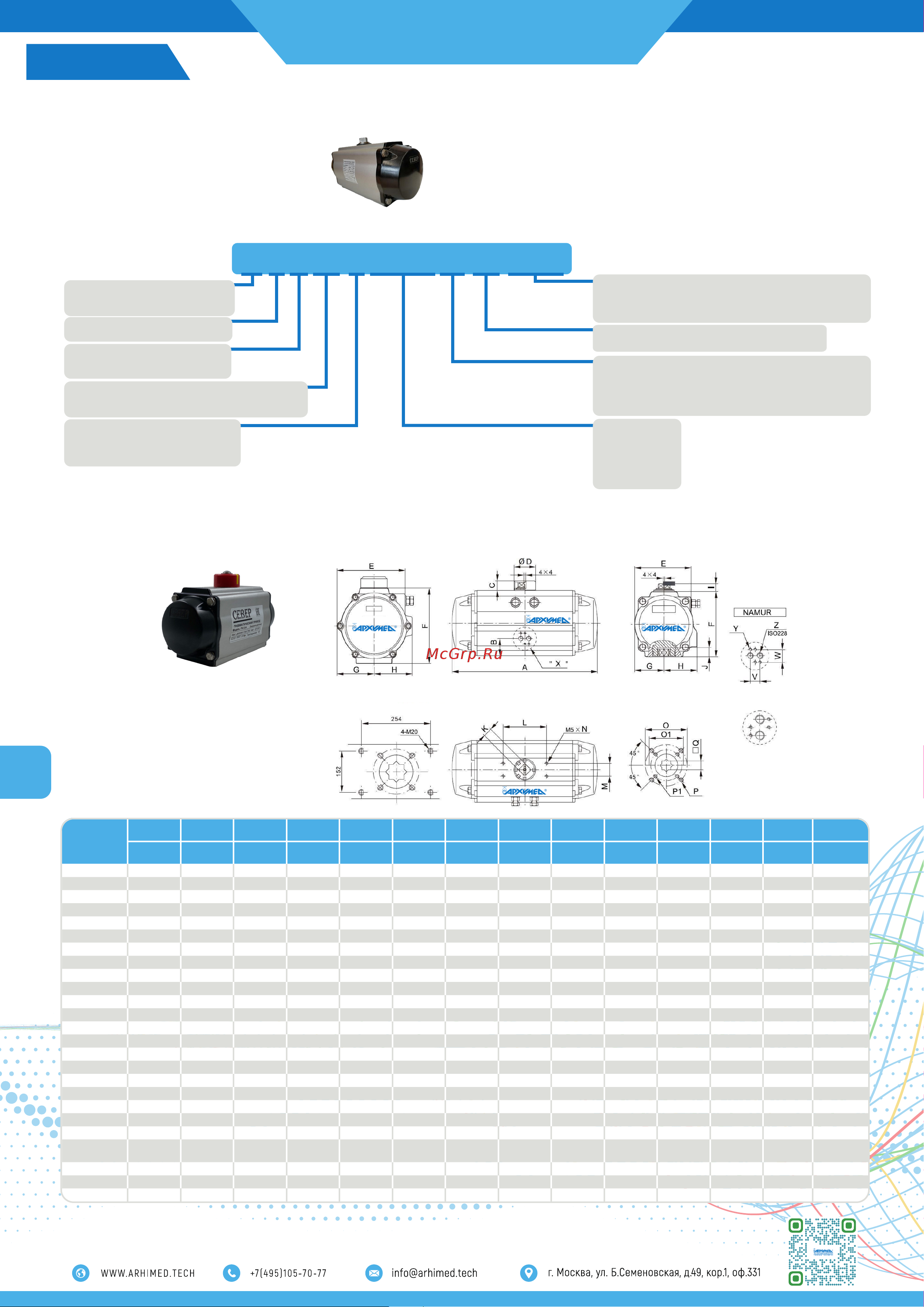

Внешний вид, габаритные и присоединительные размеры, модельный ряд PA.

PA2 PA3 PA7 PA11 PA16 PA25 PA33 PA52 PA68 PA91 PA120 PA220 PA320 PA560
DA/SR DA/SR DA/SR DA/SR DA/SR DA/SR DA/SR DA/SR DA/SR DA/SR DA/SR DA/SR DA/SR DA/SR
ISO F03 или F04 F05 F05-F07 F05-F07 F07-10 F07-F10 F07-F10 F10-F12 F10-F12 F12 F14 F16 F16 F16
A 141 159 211 248 269 315 345 409 438 487 543 633 728 876
26.5 30 30.5 32.5 37.5 42.5 45 47.5 52 58.5 62.5 78.5 165 187
C 20 20 20 20 20 30 30 30 30 50 50 50 50 50
ØD 40 40 40 40 40 56 56 65 65 80 80 115 115 115
E 59 72 84.5 97.5 111 127 136 157 169 191 213 251 299 383
F 69 85 102 115 127 145 157 177 196 221 245 299 330 405
G 29 36 42.5 49.5 56 64 69.5 80 88 99 110 131 164 201
H 41.5 47 52 56.8 67 77 82 91.5 99 105 112 131 166 205
I 14.5 14.5 14.5 14.5 14.5 24.5 24.5 24.5 24.5 44.5 44.5 44.5 44.5 44.5
J . 12 16 16 19 19 24 24 29 29 29 38 38 48 57
11 11 17 17 17 27 27 27 27 36 36 36 36 36
L 80 80 80 80 80 80 80 80 80 130 130 130 130 130
M 30 30 30 30 30 30 30 30 30 30 30 30 30 30
N 4 8 8 8 8 8 8 8 8 8 8 8 8 8
ØO1 42 50 50 50 70 70 70 102 102 125 140 165 165 165
Ø — — 70 70 102 102 102 125 125 — — — — —
P1 4-M5 4-M6 4-M6 4-M6 4-M8 4-M8 4-M8 4-M10 4-M10 4-M12 4-M16 4-M20 4-M20 4-M20
P — — 4-M8 4-M8 4-M10 4-M10 4-M10 4-M12 4-M12 — — — — —
□ Q 11 14 14 17 17 22 22 27 27 27 36 36 46 55
V 24 24 24 24 24 24 24 24 24 24 24 40 40 40
W 32 32 32 32 32 32 32 32 32 32 32 45 45 45
Y M5x8 M5x8 M5x8 M5x8 M5x8 M5x8 M5x8 M5x8 M5x8 M5x8 M5x8 M6x10 M6x10 M6x10
Z 1/8" 1/8 " 1/8 " 1/8 " 1/4 " 1/4 " 1/4 " 1/4 " 1/4 " 1/4 " 1/4" 3/8" 1/2 " 1/2 "
,  1,1/1,2 1,6/1,8 2,8/3,2 4,0/4,7 5,9/6,7 8,5/10,1 10,7/12,6 15,5/18,5 19,5/23,8
26,7/32,8 35,6/43,6 58,2/71,6 78,8/97,5 130,0/ 165,4
2-    
  0-120°, 0-180°
Производство АРХИМЕД (Россия).
* низкотемпературное исполнение от -40°С…+80°С
PA25SRF04.LT.04590NO.HW.EPOXY
 :
PA - для общепромышленного использования
AIR - для экстремальных условий эксплуатации
 :
Типоразмер привода 2...1000
 :
DA – двойного действия
SR – с возвратной пружиной
 1:
NO – нормально открытое положение, закрытие сжатым воздухом
(только для SR приводов)
  – нормально закрытое положение, открытие сжатым воздухом
(только для SR приводов)
 3:
N_304 - приводы из нержавеющей стали AISI304 (специальное исполнение)
PTFE - покрытие корпуса привода PTFE (специальное исполнение)
EPOXY - покрытие корпуса привода эпоксидной смолой
  ():
  – каталожный стандартный вариант
F04 – площадка отличная от стандартного варианта, F04.
 :
  – 0-90°
0-45-90 – 0/45°/90°
0-90-180 – 0/90°/180°
0-180 – 0-180°
0-120 – 0 - 120°
 ():
  – стандартное значение
LT – низкотемпературная версия -40°С
HT – высокотемпературная версия
 2:
HW – со встроенным ручным дублёром со штурвалом.
ТОЛЬКО ДЛЯ PA560DA/SR
PA320DA/SR
PA560DA/SR
B
B
