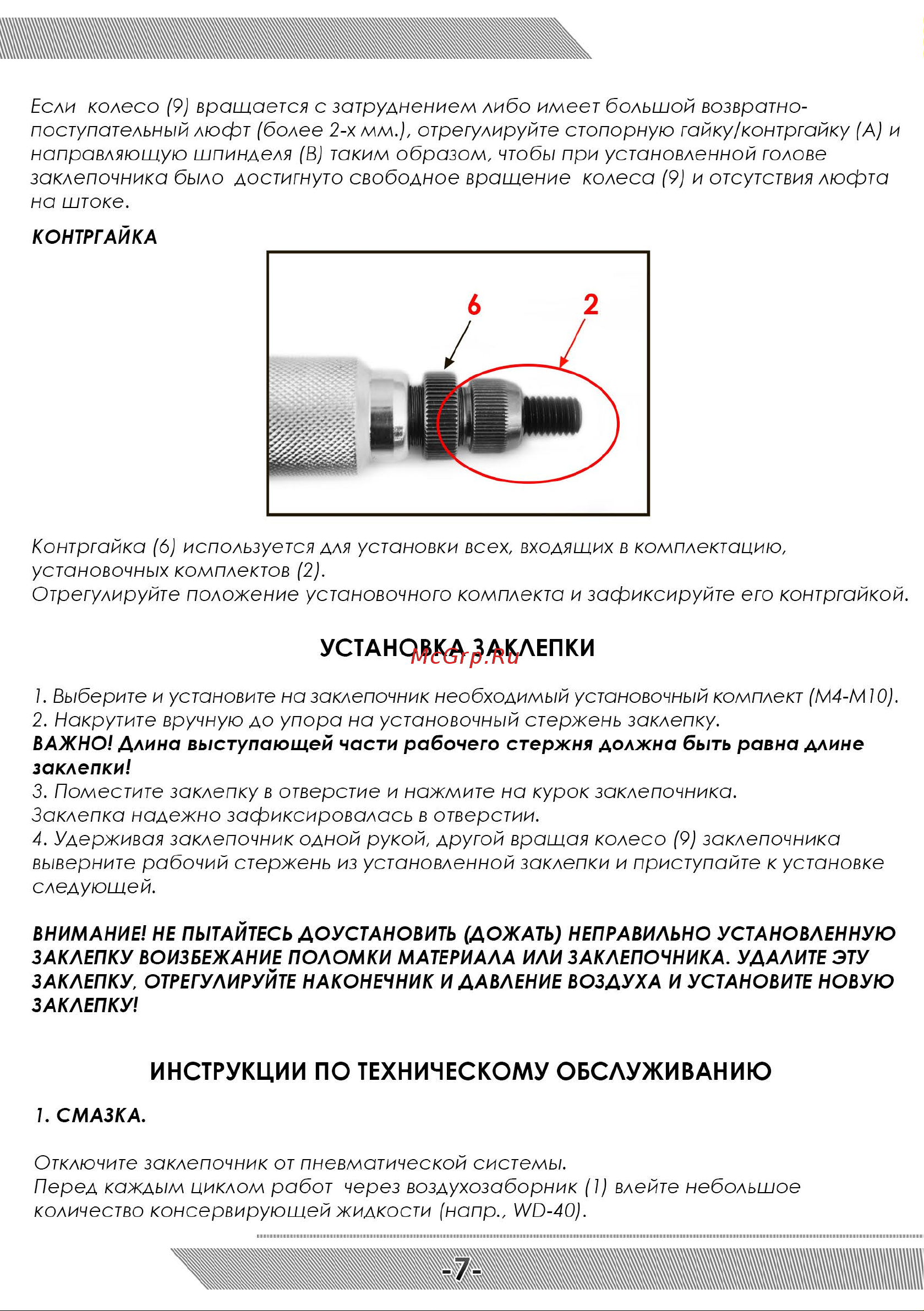

Если колесо 9 вращается с затруднением либо имеет большой возвратнопоступательный люфт более 2 х мм отрегулируйте стопорную гайку контргайку А и направляющую шпинделя В таким образом чтобы при установленной голове заклепочника было достигнуто свободное вращение колеса 9 и отсутствия люфта на штоке КОНТРГАЙКА Контргайка 6 используется для установки всех входящих в комплектацию установочных комплектов 2 Отрегулируйте положение установочного комплекта и зафиксируйте его контргайкой УСТАНОВКА ЗАКЛЕПКИ Выберите и установите на заклепочник необходимый установочный комплект М4 М10 2 Накрутите вручную до упора на установочный стержень заклепку ВАЖНО Длина выступающей части рабочего стержня должна быть равна длине заклепки 3 Поместите заклепку в отверстие и нажмите на курок заклепочника Заклепка надежно зафиксировалась в отверстии 4 Удерживая заклепочник одной рукой другой вращая колесо 9 заклепочника выверните рабочий стержень из установленной заклепки и приступайте к установке следующей ВНИМАНИЕ НЕ ПЫТАЙТЕСЬ ДОУСТАНОВИТЬ ДОЖАТЬ НЕПРАВИЛЬНО УСТАНОВЛЕННУЮ ЗАКЛЕПКУ ВОИЗБЕЖАНИЕ ПОЛОМКИ МАТЕРИАЛА ИЛИ ЗАКЛЕПОЧНИКА УДАЛИТЕ ЭТУ ЗАКЛЕПКУ ОТРЕГУЛИРУЙТЕ НАКОНЕЧНИК И ДАВЛЕНИЕ ВОЗДУХА И УСТАНОВИТЕ НОВУЮ ЗАКЛЕПКУ ИНСТРУКЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ 1 СМАЗКА Отключите заклепочник от пневматической системы Перед каждым циклом работ через воздухозаборник 1 влейте небольшое количество консервирующей жидкости напр 0 40
