ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ К ГАЗОВОМУ КОТЛУ

Подключение генераторной установки PATRIOT к газовому котлу.

Генераторы PATRIOT производятся в соответствии с правилами

устройства электроустановок (ПУЭ) и выполне-ны по схеме с

изолированной «нейтралью». То есть, на выходе генератора нет

«нуля». Большинство современных газовых котлов фазозависи-

мые и требуют подключения по схеме «фаза» - «нейтраль». При-

чина такой особенности в системе контроля пламени горелки.

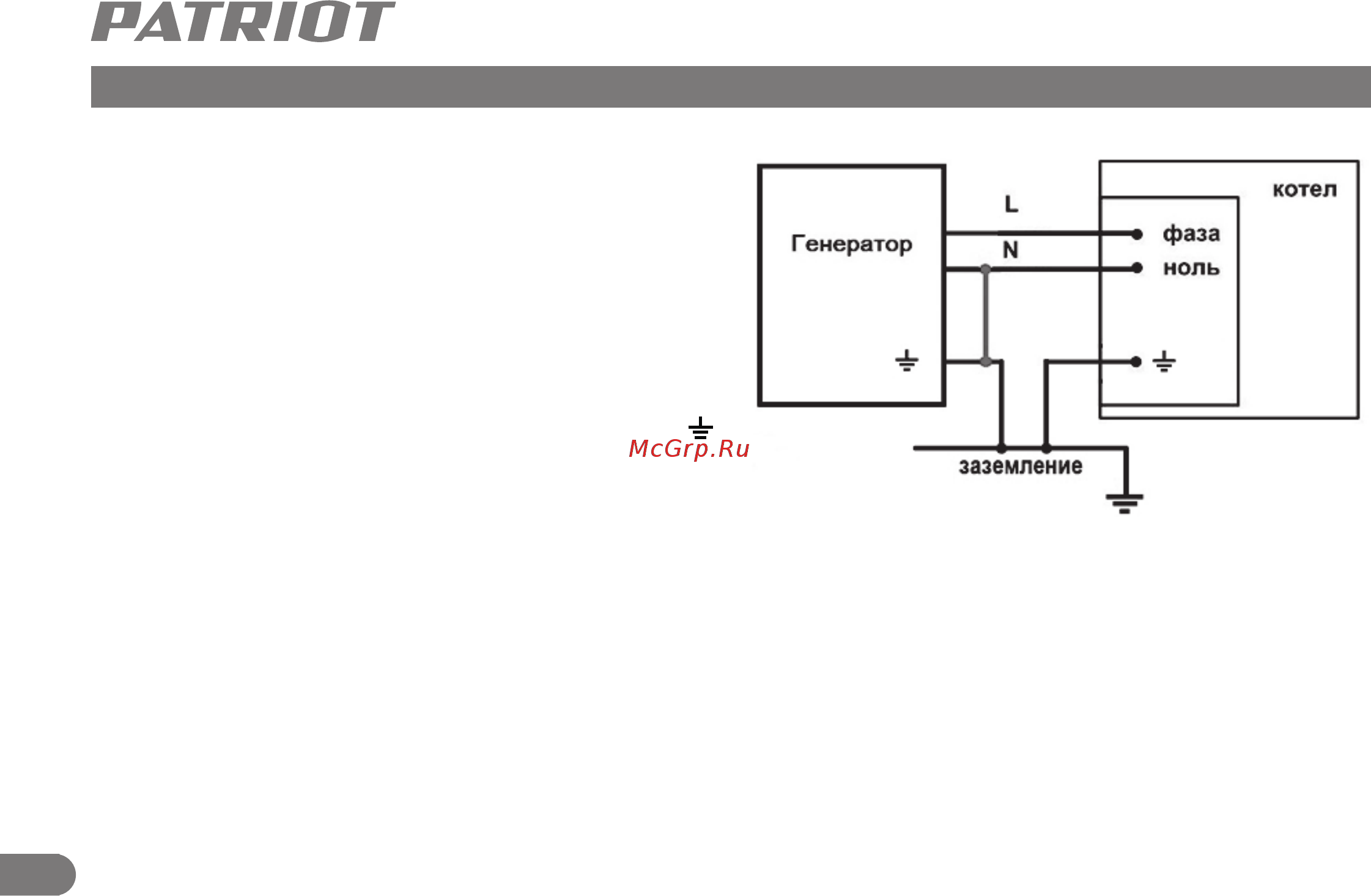

Для подключения генератора PATRIOT к котлам такого типа не-

обходимо:

1. Обязательно заземлить генератор на специальный предус-

мотренный для этого клеммный вывод обозначенный знаком

на передней панели генератора.

2. Один из выходов генератора соединить с заземлением дома.

Тем самым сделав «глухо заземленную нейтраль».

В результате на соединенном с заземлением выходе генератора

появится «ноль», на втором выходе «фаза». Электроника котла

такое подключение допускает и котел работает.

ВНИМАНИЕ! Использование генераторной установки с «занулением» без заземления корпуса небезопасно.

При подключении газового котла или другого сложного оборудования к генератору обязательно обратитесь к специалисту электри-

ку, или в сервисные центры PATRIOT в вашем регионе -

http://www.onlypatriot.com/ru/support/service/
