23

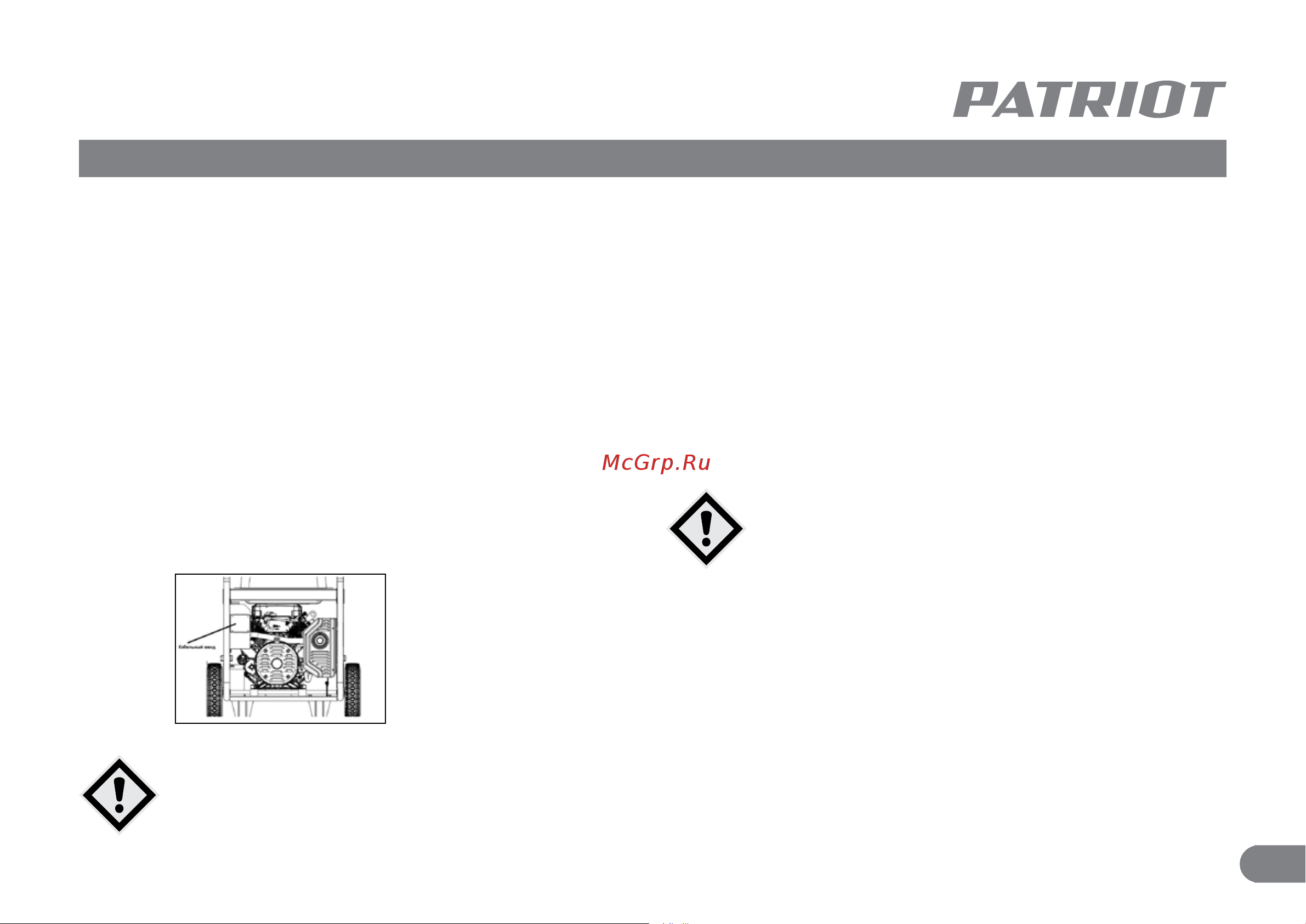

ПРЯМОЕ ПОДКЛЮЧЕНИЕ «КАБЕЛЬНЫЙ ВВОД» GRA 12000AWS
Для подключения оборудования мощнее 8кВт или при исполь-
зовании генератора в качестве резервного источника питания
с автоматической системой автозапуска следует проводить под-
ключение в специальной распределительной коробке сбоку от
панели управления (рис.14).
• Снимите крышку распределительной коробки, повернув фик-
саторы при помощи отвертки.
• Снимите защитную крышку с клеммной колодки.
• Заведите подготовленные кабели в распределительную колодку
и осуществите монтаж с помощью крепежных болтов.
• Установите обратно защитную крышку клеммной колодки и за-
кройте крышку распределительной коробки, повернув фикса-
торы с помощью отвертки.
ВНИМАНИЕ! Электромонтажные работы должны
проводиться только квалифицированными элек-
триками.
СИСТЕМА ЗАЩИТЫ
В случае перегрузки или короткого замыкания сработает автома-
тический выключатель нагрузки. Если это произошло, выполните
следующие действия:
• Отключите от генераторной установки все оборудование и
остановите двигатель.
• Проверьте общую мощность подключенных устройств и умень-
шите, если необходимо.
• Проверьте электрокабель и оборудование на отсутствие ко-
роткого замыкания.
• Перезапустите двигатель.
ВНИМАНИЕ! Электроприборы с электронными компонен-
тами не следует использовать с переносными генератора-
ми. Качество энергии, вырабатываемой генератором, мо-
жет привести к поломке таких электроприборов.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для предотвращения выхода из строя двигателя необходимо со-
блюдать следующее:
• Проводите проверку уровня масла каждый раз перед запуском
двигателя.
• Замените масло после первых 20 часов работы генератора, за-
тем — через каждые 50 часов работы для минеральных масел
и 100 часов для синтетических масел. Если генератор работает
в условиях повышенной концентрации пыли и грязи, то масло
необходимо менять чаще. Проводите замену масла только на
прогретом двигателе.
ПРЯМОЕ ПОДКЛЮЧЕНИЕ «КАБЕЛЬНЫЙ ВВОД» / СИСТЕМА ЗАЩИТЫ / ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
рис.14
