16

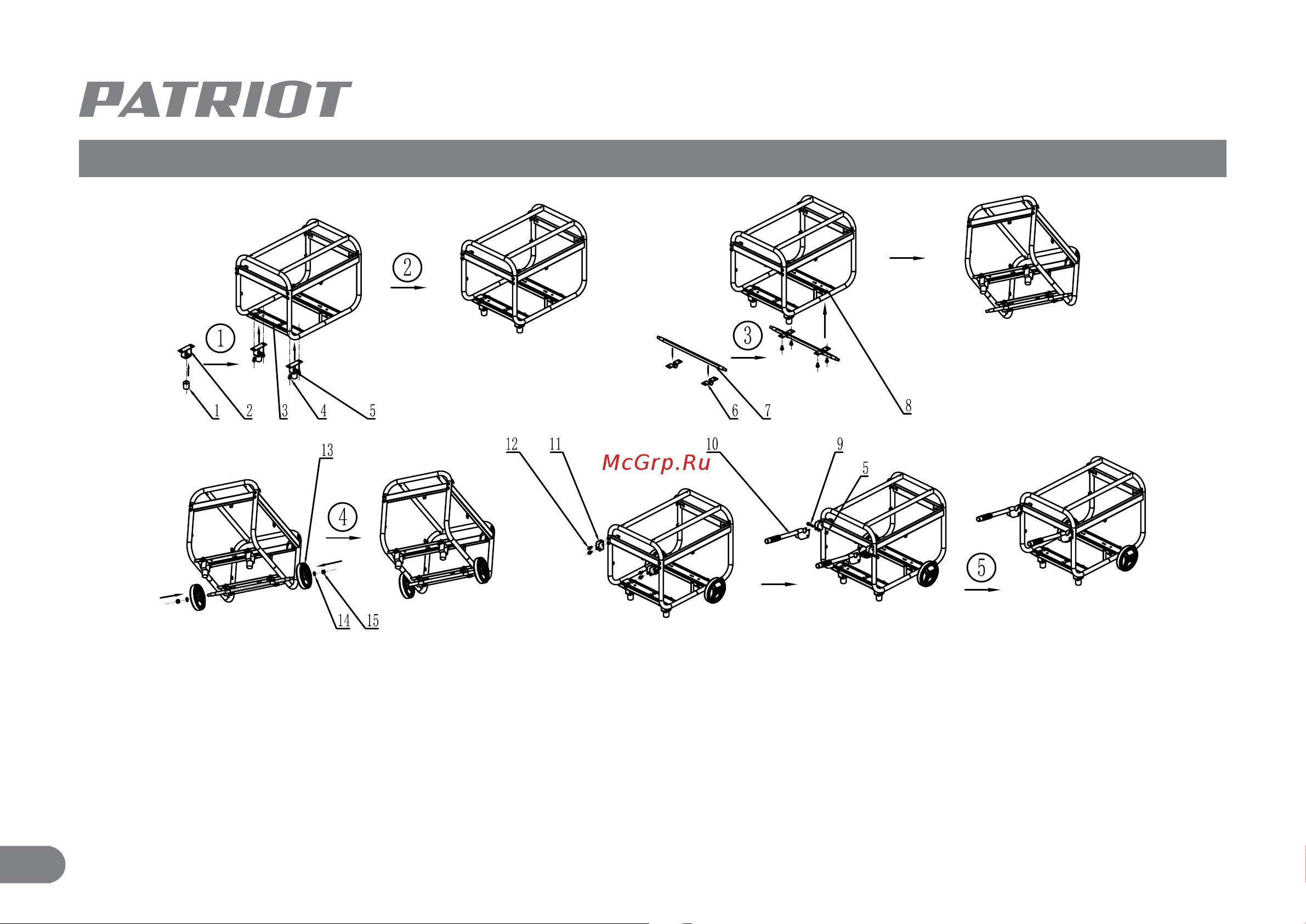

УСТАНОВКА ТРАНСПОРТИРОВОЧНОГО КОМПЛЕКТА НА МОДЕЛИ SRGE 6500Е, 7200Е, 7200L
1. РЕЗИНОВЫЙ АМОРТИЗАТОР ПЕРЕДНЕЙ ОПОРЫ
2. ПЕРЕДНЯЯ ОПОРА
3. ПЕРЕДНЯЯ ОПОРНАЯ БАЛКА
4. БОЛТ М8Х16
5. ГАЙКА М8
6. СКОБА КРЕПЛЕНИЯ КОЛЕСНОЙ ОСИ
7. КОЛЕСНАЯ ОСЬ
8. ЗАДНЯЯ ОПОРНАЯ БАЛКА
9. БОЛТ М8Х40
10. РУЧКИ
11. ДЕРЖАТЕЛЬ РУЧКИ
12. БОЛТ М8Х16
13. КОЛЕСА
14. ШАЙБА
15. ГАЙКА М12
2ШТ.
2ШТ.
2ШТ.
8ШТ.
2ШТ.
2ШТ.
2ШТ.
2 ШТ.
2 ШТ.
1 ШТ.
8 ШТ.
16 ШТ.
2 ШТ.
1 ШТ.
1 ШТ.
