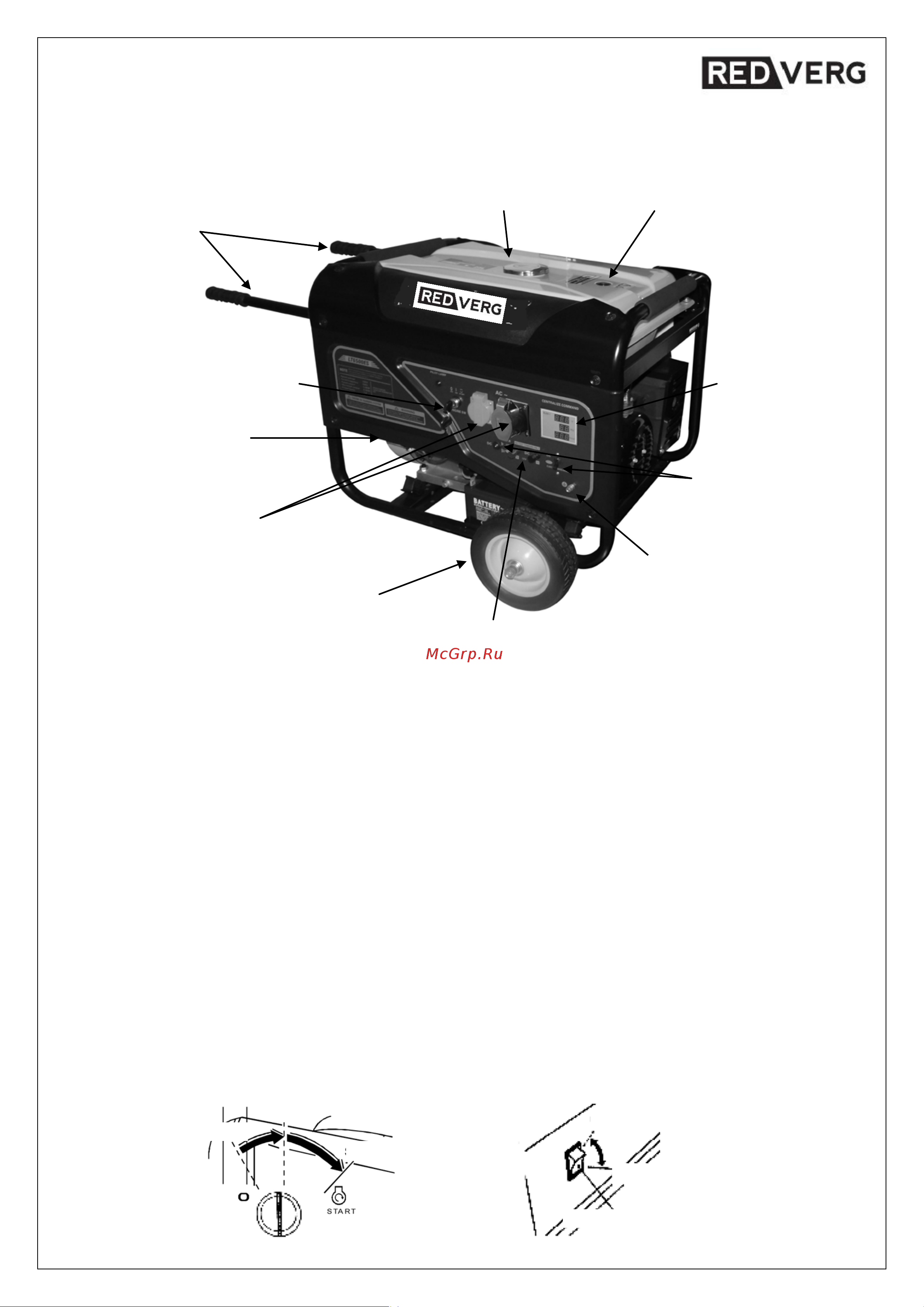

2. ОПИСАНИЕ КОМПОНЕНТОВ.
ВНИМАНИЕ! Схемы и рисунки в инструкции могут немного отличаться от
конструкции вашей модели. Производитель имеет право вносить изменения как
в содержание данной инструкции, так и в конструкцию инструмента без
предварительного уведомления пользователей.
ВНИМАНИЕ! Производитель оставляет за собой право изменять конструкцию
и технические параметры изделия без предварительного уведомления.
3. ОРГАНЫ УПРАВЛЕНИЯ.
3.1. Переключатель двигателя.
Включение и выключение двигателя.
Положение переключателя:
OFF (Выкл.): Включение двигателя. Ключ может быть извлечен/вставлен.
ON (Вкл.): Для включения двигателя после запуска стартера.
START (Пуск): Для включения двигателя поворотом стартера.
РУЧНОЙ
СТАРТЕР
РУКОЯТКИ
ВЫКЛ.
ВКЛ.
ВЫКЛ.
ВКЛ.
ВКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
С электрическим пускателем
.
Без электрического пускателя
.
ЦИФРОВОЙ
ДИСПЛЕЙ
КЛЕММА
ЗАЗЕМЛЕНИЯ
ТОПЛИВНЫЙ
БАК
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
ТРАНСПОРТИРОВОЧНЫЕ
КОЛЁСА
РОЗЕТКИ ДЛЯ ПОДЛЮЧЕНИЯ
СИСТЕМ ПЕРЕМЕННОГО ТОКА
220
В/16А И 220В/32А
КЛЕММЫ
ПОСТОЯННОГО ТОКА
ПРЕДОХРАНИТЕЛЬ
ЦЕПИ ПОСТОЯННОГО
ТОКА
(ИЛИ ПРЕРЫВАТЕЛЬ
ЦЕП
И ПОСТОЯННОГО
ТОКА)
ДАТЧИК УРОВНЯ
ТОПЛИВА
4
