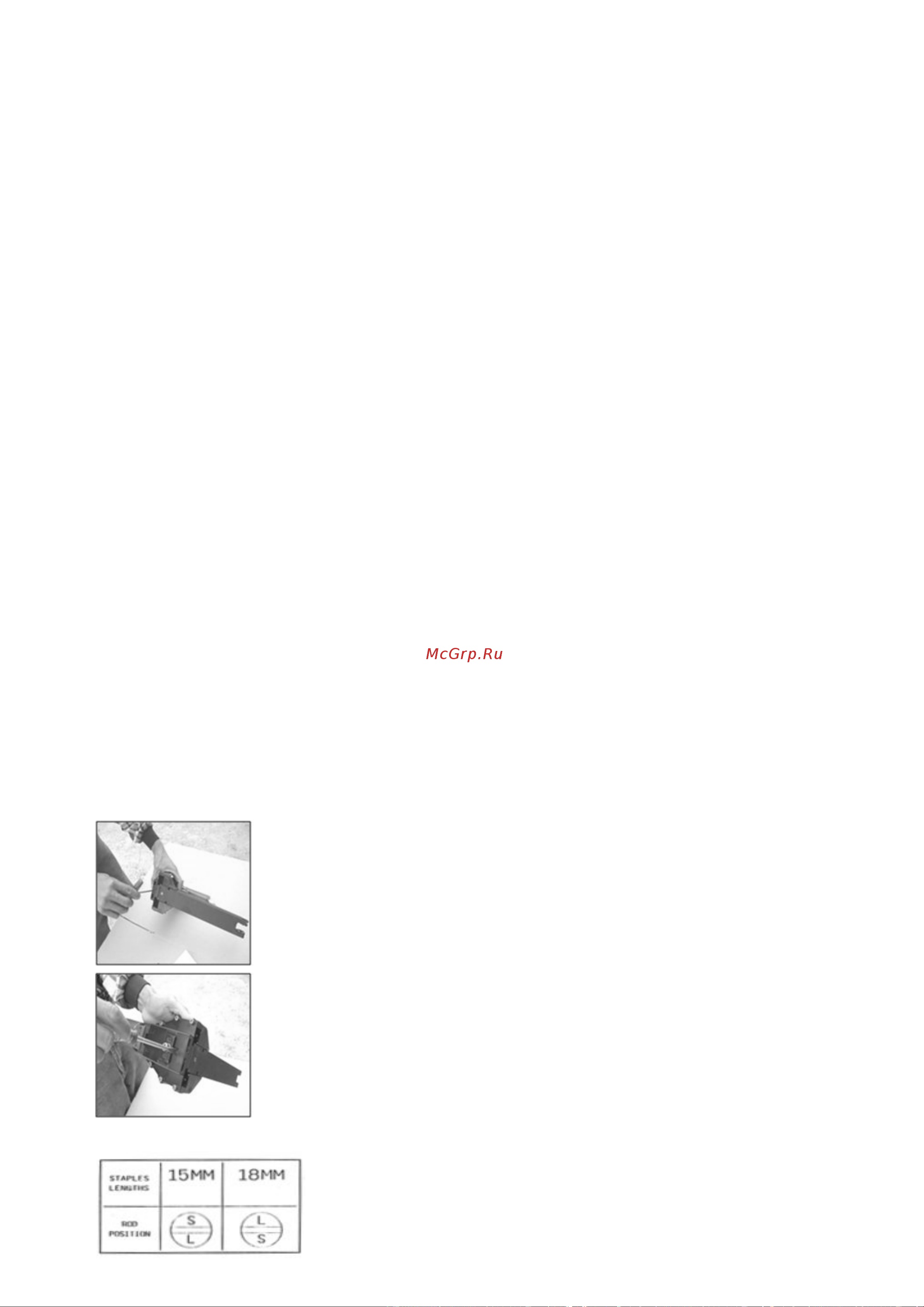

Инструкция по применению 1 Перед началом работы 4 1 1 Наденьте защитные очки 4 1 2 Проберите отсутствие крепежа в носике и магазине инструмента 4 1 3 Проверьте надежность крепежных соединений 4 1 4 Закапайте в инструмент 2 3 капли масла для пневмоинструмента 4 1 5 Подсоедините инструмент к пневматической системе 4 1 6 Проверьте нет ли утечек воздуха на инструменте 2 Работа инструментом 4 2 1 Наденьте защитные наушники если уровень шума превышает максимально допустимый уровень 4 2 2 В процессе работы берегите руки и остальные части тела 4 2 3 Не подключайте инструмент к пневматической системе 4 2 4 Загрузите крепеж в магазин инструмента для этого Отведите толкатель вправо до фиксации Вставьте крепеж в магазин Нажните на клавишу толкателя для освобождения и отпустите толкатель 4 2 5 Установите давление сжатого воздуха посредством регулятора на блоке подготовки на отметке 0 5 МПа 5 бар 4 2 6 Подключите инструмент к пневматической системе и произведите выстрел в рабочую поверхность 3 Регулировка под длину скобы 4 3 1 Отключите инструмент от пневматической системы 4 3 2 Ослабьте установочный винт 526 на схеме с помощью шестигранного ключа 3 мм 4 3 3 Подерните переключатель регулировки длин скобы 018 на схеме на 180 градусов с помощью отвертки с плоской головкой для нужной настройки См диаграмму А для определения нужного положения 4 3 4 Закрепите установочный винт 526 если он установлен на нужную настройку ю
