Руководство по эксплуатации

www.zubr.ru www.zubr.ru

Генератор бензиновый

| |

Назначение

и область применения

Электростанция бензиновая (генератор) пред-

назначена для обеспечения электрической

энергией потребителей в отсутствии электри-

ческой сети, а также для использования в ка-

честве резервного или аварийного источника

электрической энергией.

Изделие предназначено для эксплуатации

ТОЛЬКО вне помещений или в помещениях,

оборудованных системой вентиляции.

Внимательно изучите настоящее руководство

по эксплуатации, в том числе раздел «Инструк-

ции по эксплуатации» и Приложение «Общие

инструкции по безопасности». Только так Вы

сможете научиться правильно обращаться с из-

делием и избежите ошибок и опасных ситуаций.

Изделие предназначено для непродолжитель-

ных работ при нагрузках средней интенсивности

в районах с умеренным климатом с характерной

температурой от -20 до +40 °С, относительной

влажностью воздуха не более 80% и отсутстви-

ем прямого воздействия атмосферных осадков

и чрезмерной запыленности воздуха.

Изделие соответствует требованиям

Технических регламентов Таможенного союза:

■ ТР ТС 004 / 2011 «О безопасности низковольт-

ного оборудования»;

■ ТР ТС 020/2011 «Электромагнитная совмести-

мость технических средств».

Настоящее руководство содержит самые полные

сведения и требования, необходимые и доста-

точные для надежной, эффективной и безопас-

ной эксплуатации изделия.

В связи с продолжением работы по усовершенст-

вованию изделия, производитель оставляет за

собой право вносить в его конструкцию незначи-

тельные изменения, не отраженные в настоящем

руководстве и не влияющие на эффективную

и безопасную работу изделия.

К эксплуатации изделия допускаются только

лица, достигшие совершеннолетия; имеющие

навыки и /или представление о принципах

работы и оперирования изделием; находя-

щиеся в трезвом состоянии; не под действи-

ем лекарств, вызывающих сонливость и/или

снижение концентрации внимания; не имею-

щие заболеваний, вызывающих подобные

состояния, а также иных противопоказаний

для работы с машинами.

Все ремонтные работы должны проводить-

ся только квалифицированными специали-

стами сервисных центров, с использовани-

ем оригинальных запасных частей ЗУБР.

Инструкции

по применению

Электростанция представляет собой изделие

для выработки электрической энергии пере-

менного тока напряжением 220 /380В и по-

стоянного тока напряжением 12 В. Состоит из

рамы, на которую смонтированы двигатель

внутреннего сгорания (далее – ДВС), топлив-

ный бак, генератор, системы питания и управ-

ления ДВС и передняя панель.

Двигатель внутреннего сгорания – одноцилинд-

ровый, четырехтактный, бензиновый, карбю-

раторный, с раздельными системами питания

и смазки. Оснащен системой поддержания пос-

тоянной частоты вращения (центробежный регу-

лятор), необходимой для обеспечения качества

электрической энергии (частоты тока). Коленча-

тый вал, приводимый во вращение возвратно-по-

ступательным движением поршня, передает крутя-

щий момент на вал генератора. Вращение ротора

вызывает изменение магнитного поля в обмотке

статора, в результате чего, на выходах генератора

появляется напряжение. Система регулирования

напряжения обеспечивает постоянство выходного

напряжения при изменяющейся нагрузке.

Система зажигания ДВС – электронная, что увели-

чивает стабильность и надежность искрообразо-

вания, по сравнению с механическими системами.

Синхронный генератор, установленный на изде-

лии, обладает большей перегрузочной способ-

ностью и стабильностью выходного напряжения

по сравнению с асинхронным. Щеточный узел,

применяемый в синхронном генераторе, рабо-

тает в щадящем режиме, т.к. коммутирует толь-

ко токи возбуждения (0,3–1% от мощности гене-

ратора), и не требует частого обслуживания.

Конструкция изделия позволяет осуществлять

питание потребителей напряжениями 12В пос-

тоянного тока и 220 /380 В переменного тока.

Сборка

При любых операциях с изделием (сборка/ раз-

борка, снятие/установка элементов, заправка

топливом и маслом) убедитесь, что двигатель

остановлен и все потребители отключены.

Удаление транспортировочных

фиксаторов (рис.1)

Снимите транспортировочные

фиксаторы 1.1 (2 шт.).

Данные детали предназначены для фикса-

ции изделия ТОЛЬКО при транспортировке.

Эксплуатация с ними может привести к се-

рьезным повреждениям изделия.

Установка аккумуляторной батареи (рис.2)

ПРИМЕЧАНИЕ! Аккумуляторная батарея не вхо-

дит в комплект поставки.

Артикул

генератора

Емкость

батареи, А*ч

Размер АКБ

не более, мм

СБ-7000Е-3,

СБ-8000Е-3

≥ 15 А*ч 155*95*147

Установить в лоток аккумуляторную батарею в со-

ответствии с указанными параметрами. Подклю-

чите провода аккумуляторной батареи к клеммам,

строго соблюдая указанную полярность.

Во время работы генератора происходит ав-

томатическая подзарядка батареи. Если ге-

нератор не используется длительный пери-

од времени (более месяца) аккумуляторная

батарея может разряжаться. В этом случае

будет требоваться периодическая подзаряд-

ка аккумулятора.

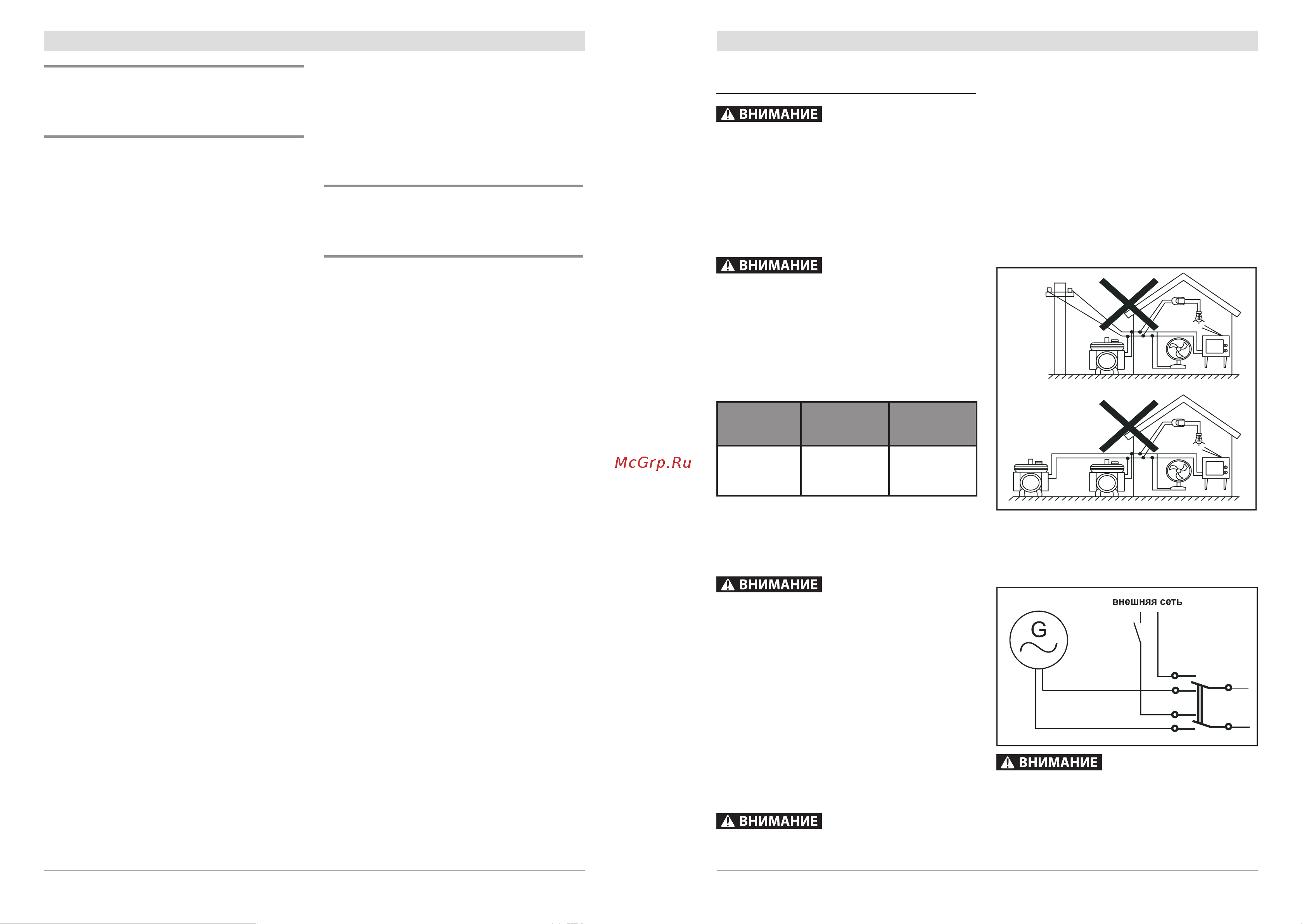

Организация питания от изделия:

1) При любом способе подключения изделия

к нагрузке, ОБЯЗАТЕЛЬНО заземлите его. За-

земление выполняется проводником сечением

не менее чем 0,12 • Imax, где Imax – максималь-

ный ток, отдаваемый изделием (равен наиболь-

шему из номиналов установленных автоматиче-

ских выключателей).

Во избежание поражения электрическим то-

ком, повреждения изделия и подключенного

к нему электрооборудования ЗАПРЕЩАЕТ-

СЯ подключать провод заземления к трубо-

проводам, радиаторам отопления, газовым

плитам, заземленным бытовым приборам.

В случае отсутствия в месте эксплуатации уст-

ройства заземления, в качестве заземлителя мо-

жет быть использован штырь (прут, кусок армату-

ры) сечением не менее проводника заземления.

Заземлитель должен быть заглублен в землю не

менее чем на 1,0 м. Обеспечьте надежный кон-

такт заземляющего провода с заземлителем.

2) При любом способе подключения изделия,

ЗАПРЕЩАЕТСЯ подключать его параллельно

штатной сети или другому генератору напрямую.

Подключение необходимо выполнять ТОЛЬКО

через коммутационное устройство (например,

двухполюсный переключатель), исключающее

одновременное подключение к нагрузке обоих

источников.

Невыполнение данного условия может при-

вести к тому, что при появлении напряжения в

основной сети (заведомо большей мощности)

возможно протекание уравнительных токов

из нее в генератор. Это может привести к вы-

ходу из строя отдельных элементов или изде-

лия в целом.
