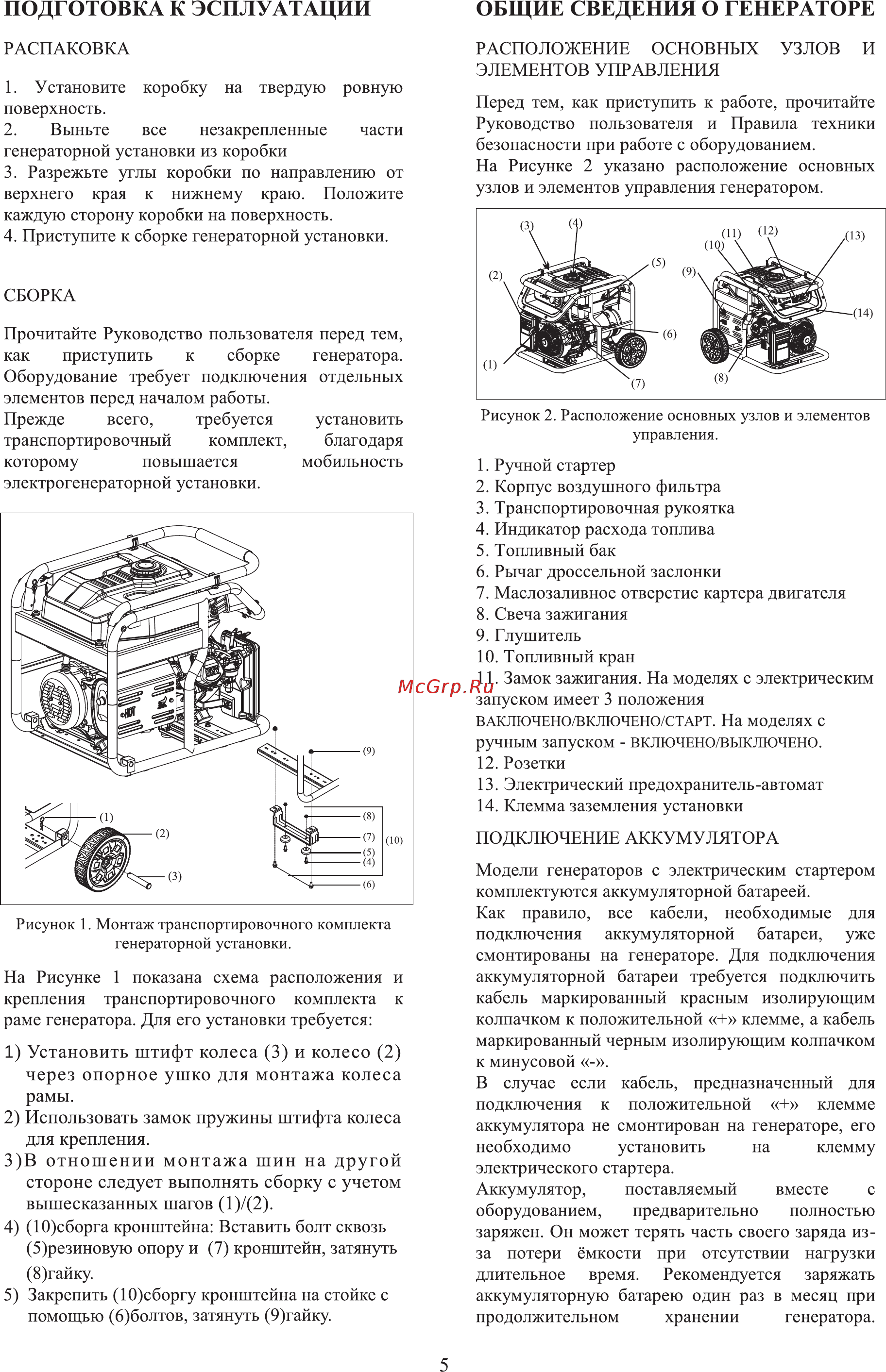

ПОДГОТОВКА К ЭСПЛУАТАЦИИ ОБЩИЕ СВЕДЕНИЯ О ГЕНЕРАТОРЕ РАСПАКОВКА РАСПОЛОЖЕНИЕ ОСНОВНЫХ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ 1 Установите коробку на твердую ровную поверхность 2 Выньте все незакрепленные части генераторной установки из коробки 3 Разрежьте углы коробки по направлению от верхнего края к нижнему краю Положите каждую сторону коробки на поверхность 4 Приступите к сборке генераторной установки УЗЛОВ И Перед тем как приступить к работе прочитайте Руководство пользователя и Правила техники безопасности при работе с оборудованием На Рисунке 2 указано расположение основных узлов и элементов управления генератором СБОРКА Прочитайте Руководство пользователя перед тем как приступить к сборке генератора Оборудование требует подключения отдельных элементов перед началом работы Прежде всего требуется установить транспортировочный комплект благодаря которому повышается мобильность электрогенераторной установки Рисунок 2 Расположение основных узлов и элементов управления 1 Ручной стартер 2 Корпус воздушного фильтра 3 Транспортировочная рукоятка 4 Индикатор расхода топлива 5 Топливный бак 6 Рычаг дроссельной заслонки 7 Маслозаливное отверстие картера двигателя 8 Свеча зажигания 9 Глушитель 10 Топливный кран 11 Замок зажигания На моделях с электрическим запуском имеет 3 положения ВАКЛЮЧЕНО ВКЛЮЧЕНО СТАРТ На моделях с ручным запуском ВКЛЮЧЕНО ВЫКЛЮЧЕНО 12 Розетки 13 Электрический предохранитель автомат 14 Клемма заземления установки ПОДКЛЮЧЕНИЕ АККУМУЛЯТОРА Модели генераторов с электрическим стартером комплектуются аккумуляторной батареей Как правило все кабели необходимые для подключения аккумуляторной батареи уже смонтированы на генераторе Для подключения аккумуляторной батареи требуется подключить кабель маркированный красным изолирующим колпачком к положительной клемме а кабель маркированный черным изолирующим колпачком к минусовой В случае если кабель предназначенный для подключения к положительной клемме аккумулятора не смонтирован на генераторе его необходимо установить на клемму электрического стартера Аккумулятор поставляемый вместе с оборудованием предварительно полностью заряжен Он может терять часть своего заряда изза потери ёмкости при отсутствии нагрузки длительное время Рекомендуется заряжать аккумуляторную батарею один раз в месяц при продолжительном хранении генератора Рисунок 1 Монтаж транспортировочного комплекта генераторной установки На Рисунке 1 показана схема расположения и крепления транспортировочного комплекта к раме генератора Для его установки требуется 1 Установить штифт колеса 3 и колесо 2 через опорное ушко для монтажа колеса рамы 2 Использовать замок пружины штифта колеса для крепления 3 В отношении монтажа шин на другой стороне следует выполнять сборку с учетом вышесказанных шагов 1 2 4 Ю сборга кронштейна Вставить болт сквозь 5 резиновую опору и 7 кронштейн затянуть 8 гайку 5 Закрепить 10 сборгу кронштейна на стойке с помощью б болтов затянуть 9 гайку 5
