5
ПОДГОТОВКА К ЭСПЛУАТАЦИИ
РАСПАКОВКА
1. Установите коробку на твердую ровную
поверхность.
2. Выньте все незакрепленные части
генераторной установки из коробки
3. Разрежьте углы коробки по направлению от
верхнего края к нижнему краю. Положите
каждую сторону коробки на поверхность.
4. Приступите к сборке генераторной установки.
СБОРКА
Прочитайте Руководство пользователя перед тем,
как приступить к сборке генератора.
Оборудование требует подключения отдельных
элементов перед началом работы.
Прежде всего, требуется установить
транспортировочный комплект, благодаря
которому повышается мобильность
электрогенераторной установки.

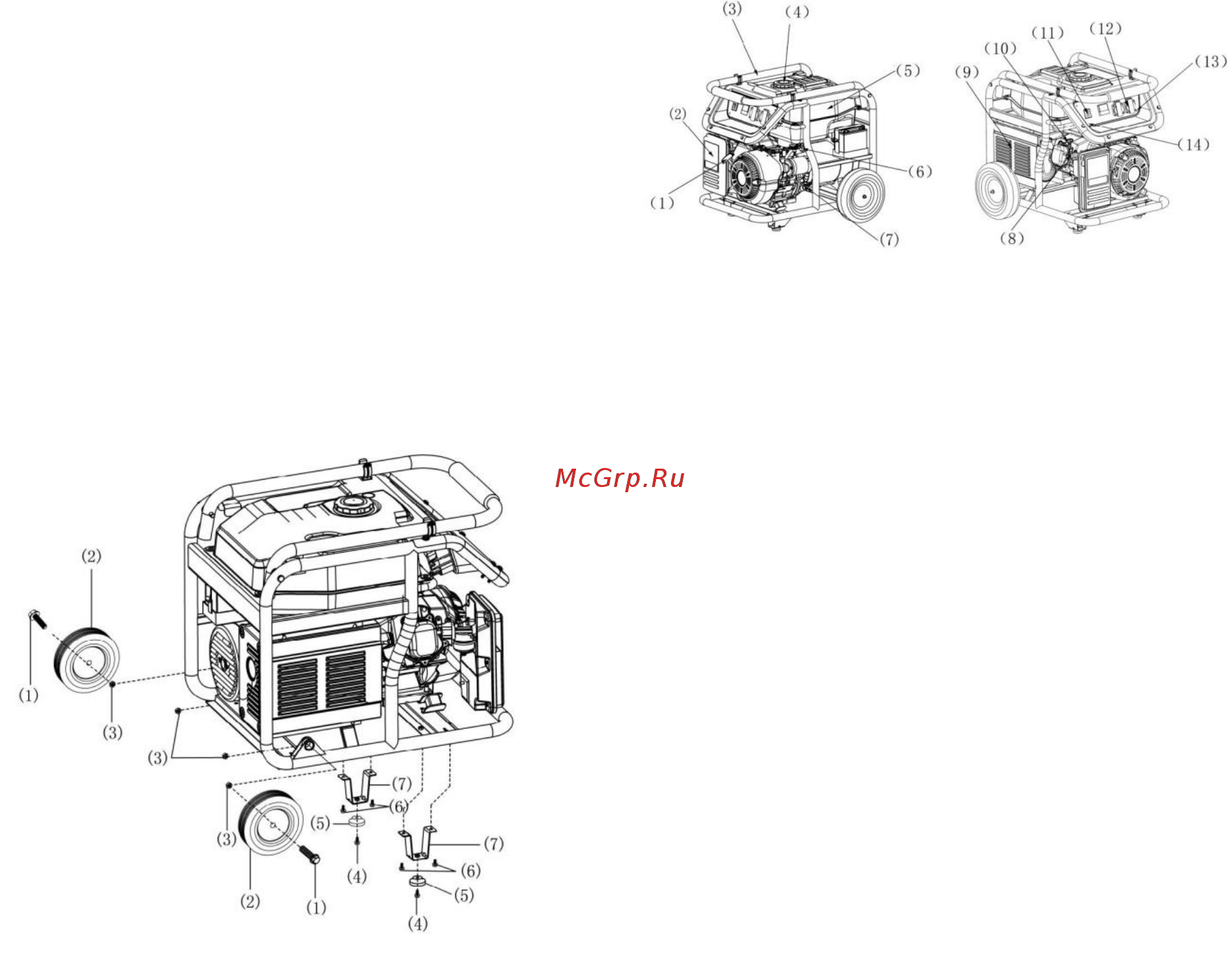

Рисунок 1. Монтаж транспортировочного комплекта
генераторной установки.
На Рисунке 1 показана схема расположения и
крепления транспортировочного комплекта к
раме генератора. Для его установки требуется:
1) Вставить болт (1) сквозь втулку колеса (2).
2) Накрутить гайку (3)
3) Вставить болт (1) с установленным колесом
(2) и гайкой (3) в ухо на раме генератора.
4) Затянуть гайку (3) как показано на Рисунке 1.
Аналогичную процедуру монтажа следует
провести для второго колеса.
5) Закрепите резиновую опору (5) на кронштейне
(7) болтом (4).
6) Зафиксируйте кронштейн опоры (7) с
помощью болтов (6).
ОБЩИЕ СВЕДЕНИЯ О ГЕНЕРАТОРЕ
РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И
ЭЛЕМЕНТОВ УПРАВЛЕНИЯ
Перед тем, как приступить к работе, прочитайте
Руководство пользователя и Правила техники
безопасности при работе с оборудованием.
На Рисунке 2 указано расположение основных
узлов и элементов управления генератором.
Рисунок 2. Расположение основных узлов и элементов
управления.
1. Ручной стартер
2. Корпус воздушного фильтра
3. Транспортировочная рукоятка
4. Индикатор расхода топлива
5. Топливный бак
6. Рычаг дроссельной заслонки
7. Маслоналивное отверстие картера двигателя
8. Свеча зажигания
9. Глушитель
10. Топливный кран
11. Замок зажигания. На моделях с электрическим
запуском имеет 3 положения
ВАКЛЮЧЕНО/ВКЛЮЧЕНО/СТАРТ. На моделях с
ручным запуском - ВКЛЮЧЕНО/ВЫКЛЮЧЕНО.
12. Розетки
13. Электрический предохранитель-автомат
14. Клемма заземления установки
ПОДКЛЮЧЕНИЕ АККУМУЛЯТОРА
Модели генераторов с электрическим стартером
комплектуются аккумуляторной батареей.
Как правило, все кабели, необходимые для
подключения аккумуляторной батареи, уже
смонтированы на генераторе. Для подключения
аккумуляторной батареи требуется подключить
кабель маркированный красным изолирующим
колпачком к положительной «+» клемме, а кабель
маркированный черным изолирующим колпачком
к минусовой «-».
В случае если кабель, предназначенный для
подключения к положительной «+» клемме
аккумулятора не смонтирован на генераторе, его
необходимо установить на клемму
электрического стартера.
Аккумулятор, поставляемый вместе с
оборудованием, предварительно полностью
заряжен. Он может терять часть своего заряда из-
за потери ёмкости при отсутствии нагрузки
длительное время. Рекомендуется заряжать
аккумуляторную батарею один раз в месяц при
продолжительном хранении генератора.
