Сетевой коммутатор ZyXEL будет работать с любыми компьютерами или
сетевыми устройствами на базе протокола Ethernet на скорости 10 или
100 Мбит/с. Несмотря на то что в этом руководстве рассматривается
работа сети на базе компьютеров с операционной системой Windows XP,
вы можете использовать этот коммутатор с любой операционной
системой, поддерживающей сети Ethernet. Для подробной информации
обратитесь к документации по вашей операционной системе.
Располагаете ли вы всем необходимым
для начала установки?
В комплекте коммутатора вы найдете:
Сетевой коммутатор ES-108A
Адаптер питания для сети переменного тока 220 В
Краткое руководство.
Также вам понадобятся следующие компоненты,
не входящие в комплект поставки:
Кабель Ethernet для подключения к коммутатору
каждого компьютера или сетевого устройства
Адаптер Ethernet или встроенный порт Ethernet на каждом
компьютере или устройстве, подключаемом к коммутатору.

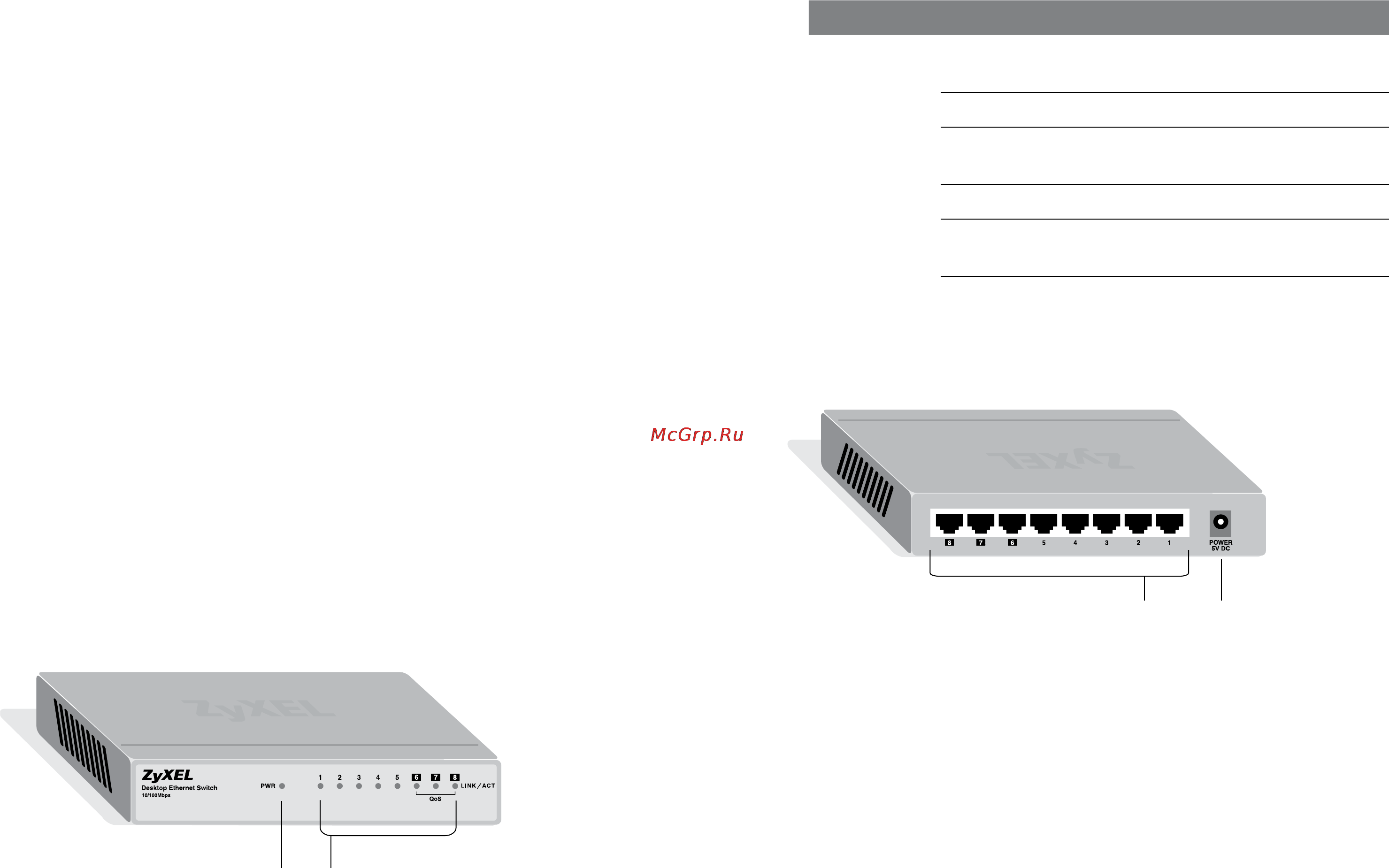

Индикаторы и разъемы сетевого коммутатора
Следующие рисунки иллюстрируют вид спереди и
сзади сетевого коммутатора, показывают расположение
и назначение индикаторов и разъемов.
На передней панели коммутатора находятся один индикатор
питания и восемь индикаторов статуса (1–8), которые соответствуют
сетевым портам. Каждый из индикаторов может гореть или
�
�
�
�
�
Индикатор
питания
Индикаторы статуса,
соответствующие портам
на задней панели
мигать в зависимости от схемы сети и сетевой активности. В
следующей таблице описывается назначение индикаторов.
Индикатор Состояние Статус
PWR Горит Коммутатор получает питание
от электросети
Не горит Коммутатор не подключен к электросети
LINK/ACT Горит Порт установил соединение
с сетевым устройством
Мигает Идет передача данных по порту
Не горит Соединение с сетевым
устройством не установлено
На задней панели коммутатора расположены восемь портов Ethernet.
Порты 6, 7, 8, отмеченные на передней панели как QoS (Quality of
service, Качество обслуживания), являются приоритетными. Во время
пиковой загрузки сети они будут обслуживаться в первую очередь.
Коммутатор получает электропитание от сети переменного тока 220 В
через адаптер питания. Конструкция коммутатора предусматривает
подключение и отключение кабелей Ethernet без прерывания работы
на других портах. Поэтому нет необходимости отключать питание
коммутатора всякий раз, когда вы меняете конфигурацию вашей сети.
Восемь портов Ethernet
включая три приоритетных
порта с номерами 6, 7, 8
Разъем
адаптера
питания
