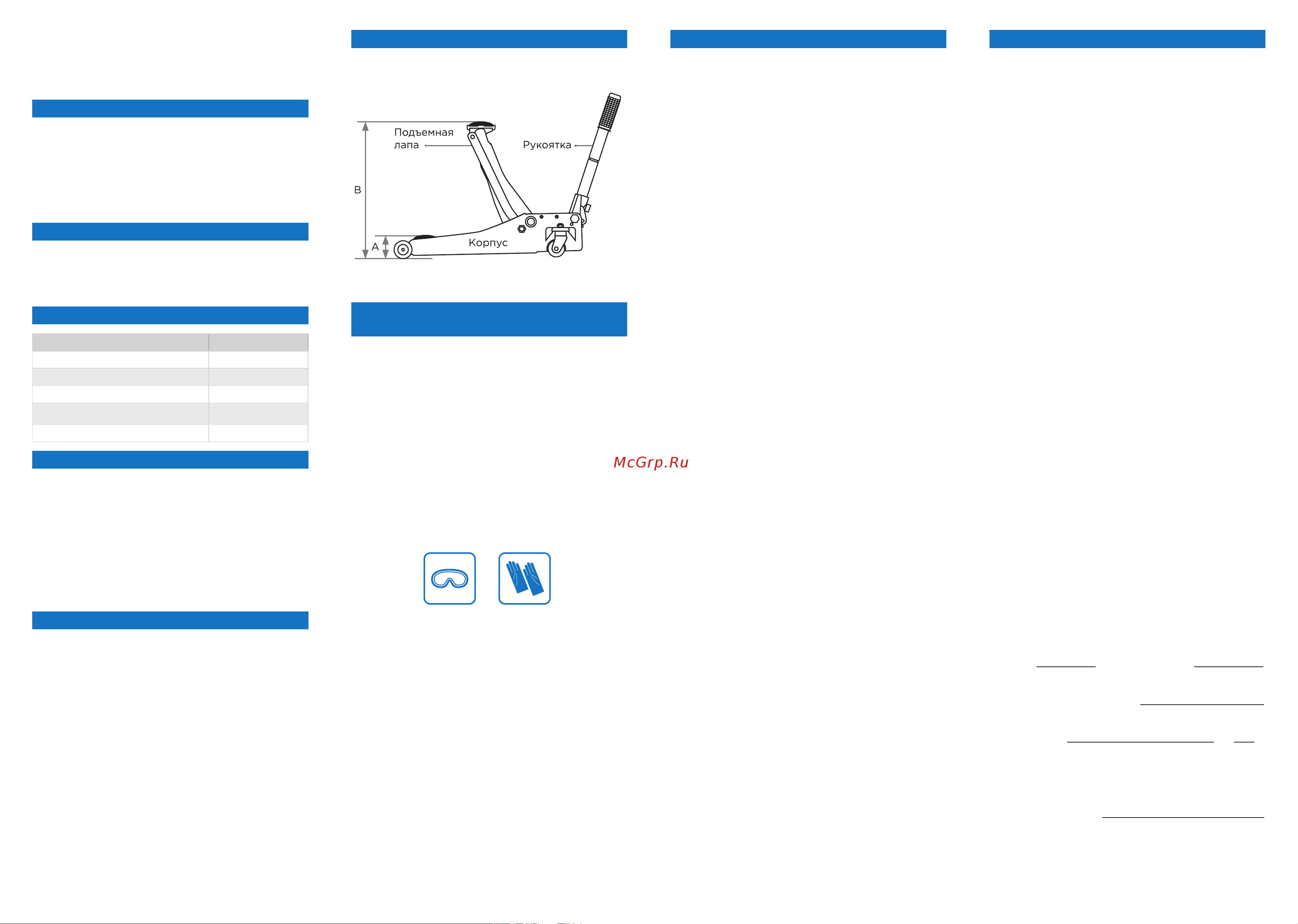

6. Элементы подкатного домкрата
7. Правила безопасности при работе
c подкатным домкратом
• При использоваинии домкрата необходимо строго
соблюдать правила техники безопасности при ра-
боте с грузоподъемными механизмами.
• Домкрат предназначен для поднятия и опускания
автомобиля.
• Запрещено поднимать автомобили массой превы-
шающей грузоподъемность домкрата.
• Запрещено использовать домкрат для удерживания
в поднятом состоянии и проведение ремонтных
работ с поднятым автомобилем без установки до-
полнительных опор (тарированных стоек) исклю-
чающих случайное опускание.
9. Условия гарантии
Предприятие-изготовитель устанавливает гарантий-
ный срок и срок бесплатного сервисного обслужи-
вания подкатного домкрата – 12 месяцев со дня про-
дажи, при условии соблюдения правил эксплуатации.
Предприятие-продавец в течение гарантийного срока
производит бесплатный ремонт домкрата при усло-
вии соблюдения потребителем правил эксплуатации,
транспортировки и хранения.
Ремонт или замена производятся после технической
экспертизы.
Экспертиза и ремонт осуществляются в установлен-
ные законом сроки в сервисном центре уполномо-
ченной организации.
Гарантия не распространяется на оборудование, име-
ющее конструктивные изменения, механические или
технические повреждения, вызванные использова-
нием не по назначению или с нарушением правил
и норм эксплуатации и хранения. А также в результате
действий обстоятельств непреодолимой силы, таких
как пожар, наводнение, землетрясение и др.
Гарантия предоставляется при наличии документа,
подтверждающего факт покупки.
По истечении гарантийного срока или при наруше-
нии правил эксплуатации, указанных в настоящем
руководстве по эксплуатации, ремонт производится
предприятием-продавцом в соответствии с действу-
ющими расценками.
По всем вопросам относительно предоставления
гарантии и качества продукции Вы можете обра-
щаться к официа
льному представителю в России.
Компания МАСТАК
143006, МО, Одинцово, ул. Внуковская, 9
8-800-100-1996 (доб. 911)
Звонок по России бесплатный
Артикул Заводской номер
Печать и подпись продавца
Дата продажи 20 г.
С условиями гарантии ознакомлен:
Подпись покупателя
Благодарим Вас за выбор
подкатного домкрата
торговой марки KING TONY!
1. Назначение изделия
• Подъём автомобиля при выполнении работ по
ремонту ходовой части автомобиля, трансмиссии,
шиномонтажных и других видов работ.
• Подкатной домкрат рекомендуется использовать
в помещениях на ровной горизонтальной поверх-
ности соответствующей жесткости.
2. Комплектность поставки
• Домкрат подкатной.
• Паспорт изготовителя.
• Индивидуальная упаковка.
3. Технические характеристики
Параметр 9TYT133-03A-B
Максимальная грузоподъемность, кг 3000
Минимальная высота седла (А), мм 75
Максимальная высота седла (В), мм 515
Габаритные размеры (без рукоятки),
ДхШхВ, мм
682х344х155
Вес, кг 33.8
4. Особенности
• Предохранительный клапан предохраняет от пе-
регрузки.
• Гидравлическая система снабжена защитой BYPASS
на случай превышения допустимой нагрузки на ги-
дроцилиндр.
• Технология двойного насоса QUICK RISE обеспечи-
вает быстрый подвод пяты домкрата к точке упора.
• Конструкция из профилированной стали.
5. Устройство и работа
Принцип работы подкатного гидравлического дом-
крата основан на применении в конструкции аппарата
сообщающихся сосудов с рабочим телом, роль кото-
рого выполняет специальное масло. Перед использо-
ванием устройство требуется разместить на ровной
твердой поверхности и закрыть перепускной клапан.
Подъем штока с пятой осуществляется при помощи
насоса, нагнетающего рабочую жидкость в специаль-
ный цилиндр. За счет свойства жидкости противо-
действовать сжатию при повышении давления про-
исходит перемещение поршня в рабочем цилиндре.
Это приводит к движению штока с подъемной пятой.
Спуск последней происходит при помощи открытия
перепускного клапана. Перекачивание рабочего
масла осуществляется приводным насосом и рыча-
гом, установленным на нем. Масло перемещается из
насоса в рабочий цилиндр через специальный клапан.
8. Использование
Подъём
• Подъем осуществляется на ровной горизонтальной
повехности, обеспечивающей беспрепятсвенное
движение роликов домкрата.
• При подъеме автомобиля домкрат перемещается
в сторону противоположную рукоятке насоса дом
-
крата, убедитесь в отсутствии препятствия для дви-
жения домкрата.
• Перед подъемом требуется выставить управляемые
колеса прямо, заглушить двигатель,зафиксировать
автомобиль стояночным тормозом и проитвоот-
катными б
ашмаками.
• Закройте выпускной клапан по часовой стрелке.
• Правильно установите домкрат, при выборе места
установки пяты домкрата учитывайте рекомендации
производителя автомобиля.
• Убедитесь в безопасности производимых работ.
• Перемещайте рукоятку насоса вверх-вниз для подъ-
ема автомобиля, для увеличения скорости подъема
используйте полный ход штока.
• После поднятия автомобиля установите дополни-
тельные опоры (тарированные стойки), исключа-
ющие
случайное опускание.
• Опустите автомобиль на дополнительные опоры,
открыв выпускной клапан против часовой стрелки.
Затем снова закройте выпускной клапан опускания.
Опускание
• После окончания работ с автомобилем приподни-
мите его и удалите дополнительные опоры.
• Перед опусканием убедитесь в безопасности,
отсутствии посторонних предметов и людей под
автомобилем.
• Плавно откройте выпускной клапан и дождитесь
полного опускания пяты домкр
ата.
