23
Смазка
Каждые 5 часов работы наносите не -
сколько капель масла на каждый паз
болта крепления ножей (Рис. 11).

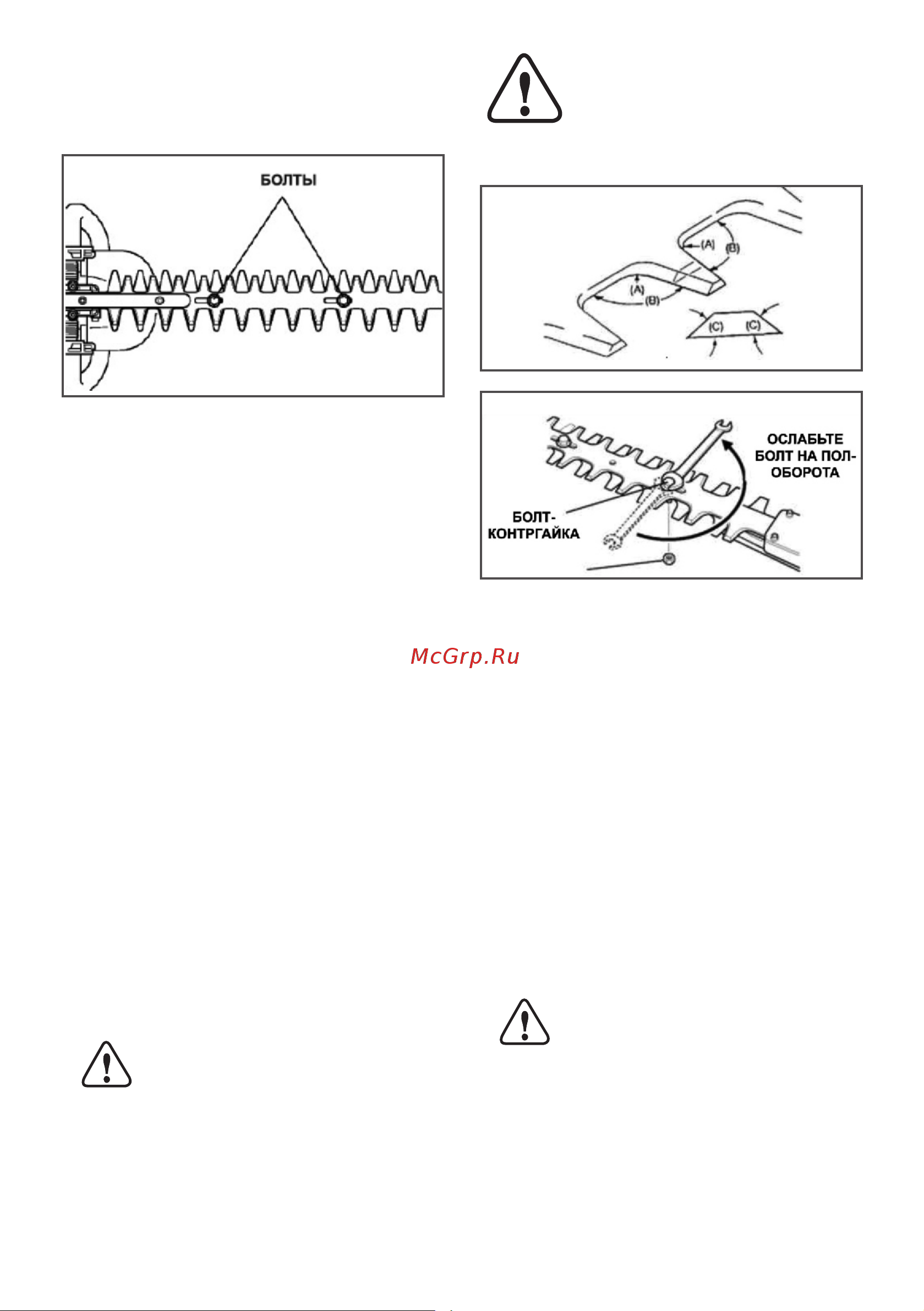

Рис. 11 Места смазки ножей
Заточка
Для заточки лезвий ножей:
1. Снимите все гайки и болты крепления
ножей.
2. Снимите ножи.
3. Зажмите ножи в тиски.
4. Отшлифуйте и заточите режущие
ножи, как показано на Рис. 12.
5. Если направляющие ножей дефор-
мированы или сломаны, замените их
новыми.
6. Проверьте зазоры посадки но-
жей. Для этого затяните болты ножа
до упора ключом. Ослабьте болты на
¼ - ½ оборота. Удерживая болты от
проворачивания, затяните стопорные
гайки другим ключом.
7. При правильной регулировке болтов
зазор между ножами и плоскими шай-
бами должен составлять 0,25–0,50
мм, а плоская шайба под каждым
болтом должна свободно проворачи -
ваться.
ПРИМЕЧАНИЕ!
Надевайте перчатки для за-
щиты рук от порезов об
острые края лезвий.
ПРИМЕЧАНИЕ!
Используйте для заточки шли -
фовальный круг, абразивную
ленту или плоский шлифо -
вальный напильник.
Рис. 12 Затачивание ножей
(A): 6 мм радиус (B): 100° (прибл.)(C): 45°
Обслуживание редуктора
Каждые 25 часов работы проводите
смазку редуктора. Для этого:
1. Приготовьте шприц-пресс (маслёнку) (2)
(Рис. 13) и заправьте его смазкой BRAIT
или смазкой Литол-24.
2. Удалите грязь с корпуса редуктора
мягкой щеткой, отверстие для масленки (1)
(Рис. 13) протрите чистой ветошью.
3. Установите штуцер шприц-пресса (мас-
лёнки) и добавьте 15 г смазки.
ВНИМАНИЕ!
Не закачивать чрезмерное
количество смазки. Слишком
большое давление продавит
смазку через уплотнения и приведет к
их повреждению.
