KEGELROLLENLAGER IN METRISCHEN ODER ZOLLABMESSUNGEN - КОНИЧЕСКИЕ РОЛИКОПОДШИПНИКИ, МЕТРИЧЕСКИЕ И ДЮЙМОВЫЕ СЕРИИ
E
lEctrical
M
otors
s
tandard
155
tolerAnzen
Die Innenringe mit den Rollensätzen und Käfigen und die
Außenringe der einreihigen ISB® Kegelrollenlager mit der gleichen
Bezeichnung sind austauschbar. Die Toleranz für die Gesamtbreite
B eines Lagers wird nicht überschritten, wenn Außenringe und
Innenteile (Innenring mit Rollensatz) vertauscht werden. Die ein-
reihigen ISB® Kegelrollenlager werden sowohl in der metrischen
als auch der Zollausführung mit den Normaltoleranzen gefertigt.
lAgerluft
Bei den einreihigen ISB® Kegelrollenlagern ergibt sich die
Lagerluft oder Vorspannung erst nach dem Einbau und ist abhängig
vom Anstellen gegen ein zweites Lager, das die Gegenführung
übernimmt.
Käfige
• Für die Standardanwendungen haben die einreihigen ISB®
Kegelrollenlager einen Käfig aus Stahlblech (Abb. 3a).
• Für Spezialanwendungen werden sie mit einem Spritzgusskä-
fig aus glasfaserverstärktem Polyamid 6.6 geliefert (Abb. 3b).
Dieses besondere Lager kann bis zu Betriebstemperaturen von
+120 °C eingesetzt werden, mit Ausnahme einiger Syntheseöle
oder Schmierfetten auf Syntheseölbasis.

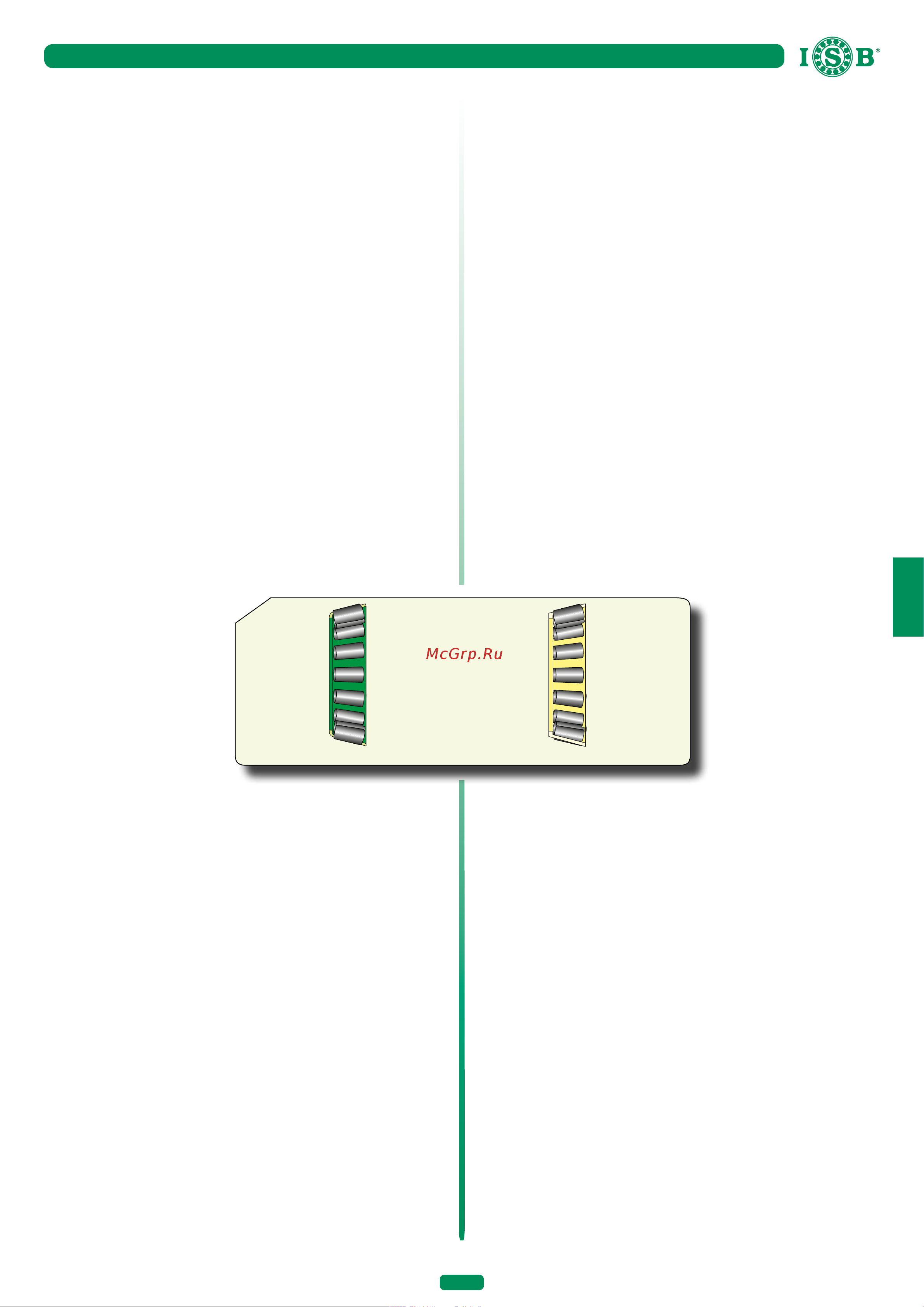

Abb. 3b
Рис. 3b
Abb. 3a
Рис. 3a
mindestbelAstung
Zur Sicherstellung eines störungsfreien Betriebs muss auf die
einreihigen ISB® Kegelrollenlager stets eine bestimmte Mindest-
belastung wirken. Dies gilt besonders für schnell laufende Lager.
Die Massenkräfte der Rollen und der Käfige sowie die Reibung im
Schmierstoff beeinflussen in diesem Fall die Abrollverhältnisse im
Lager und können schädliche Gleitbewegungen zwischen den
Rollen und den Laufbahnen hervorrufen.
zusAtzbezeichnungen
B Von der Normalausführung abweichender, großer Be-
rührungswinkel
J Fensterkäfig aus Stahlblech, rollengeführt. Eine an das
J angehängte Ziffer kennzeichnet eine abweichende
Käfigausführung.
P6 Maß- und Laufgenauigkeit entsprechend ISO Toleranz-
klasse 6
TN9 Gepresster Schnappkäfig aus glasfaserverstärktem Po-
lyamid 6.6, kugelgeführt
X Hauptabmessungen entsprechend ISO geändert
DF Zusammengepasste Lager mit X-Anordnung
ДоПуски
Внутренние кольца вместе с роликами и сепараторами, наружные
кольца однорядных конических роликоподшипников ISB® с одинаковым
обозначением - взаимозаменяемы. Допуски общей ширины подшипника B
не превышаются, когда переставляются чашки или конусы подшипника.
Однорядные конические роликоподшипники ISB®, как метрической так и
дюймовой серии, соответствуют нормальному классу точности.
ВнутРенний зазоР
В случае однорядный конических подшипников ISB® внутренний зазор
определяется исключительно в послемонтажном состоянии, т.е. методом
отладки подшипника в упор ко второму подшипнику, выполняющего
фиксацию в противоположном направлении.
сеПаРатоРы
• В стандартном исполнении однорядные конические роликоподшипники
ISB® снабжены сепаратором из стального прессованного листа (Рис.
3a);
• в случае специальных назначений подшипники поставляются со
штампованным сепаратором из полиамида 6.6 (Рис. 3b). Данный
тип подшипника рассчитан на работу при температуре до + 120°C,
за исключением некоторых синтетических масел и консистентных
смазок на синтетической основе.
минимальная нагРузка
Чтобы обеспечить удовлетворительную работу однорядных
конических роликоподшипников ISB®, на них постоянно должна
воздействовать определенная минимальная нагрузка, прежде всего, это
особенно важно в тех случаях, когда подшипники вращаются с высокими
скоростями. В таких условиях силы инерции роликов и сепаратора, а также
трение в смазочном материале могут оказывать вредное воздействие
на условия качения в подшипниковых узлах и вызывать проскальзывание
роликов, повреждающее дорожки качения.
ДоПолнительные обозначения
B Угол контакта больше величины угла в стандартном
исполнении
J Штампованный сепаратор из листовой стали оконного типа,
центрированный на роликах. Номер, который следует за буквой
J указывает на конструктивное исполнение сепаратора
P6 Большая точность размеров и вращения соответствуют
классу точности 6 по стандарту ISO
TN9 Литой сепаратор из стеклонаполненного полиамида 6,6
оконного типа, центрируемый по шарикам
X Измененные предельные размеры согласно стандарту ISO
DF Спаренные подшипники с расположением по “X-образной” схеме
