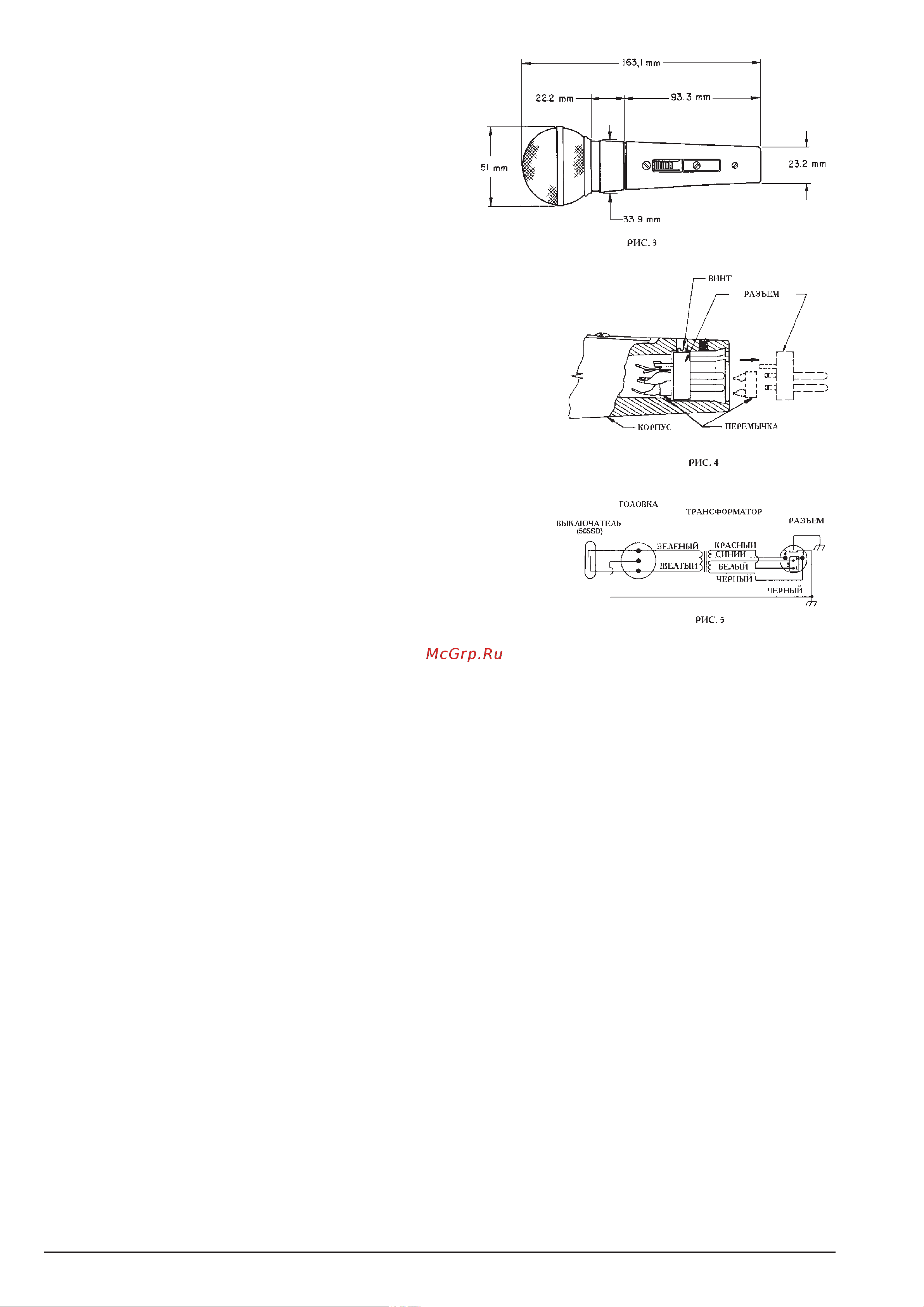

разъемами серий Cannon XL и Switchcraft АЗ Q G Держатель Отсоединяемый регулируемый в пределах 90 по вертикали и горизонтали со стандартной 5 8 27 резьбой Корпус Хромированная конструкция со стальной плетеной сеткой Габариты см Рис З Вес без кабеля 298 g Вес с упаковкой 565SD CN 1106g 565D LC и 565SD LC 620 g Комплектность РИС Держатель Дополнительные аксессуары Согласующий трансформатор Настольная подставка Изолирующее крепление Двойное крепление Ветрозащита Переключение сопротивления Микрофон поставляется скоммутированным для работы в низкоомном режиме Для переключения в высокоомный режим см Рис 4 и 5 1 Удалите потайной винт и выньте разъем из корпуса микрофона 2 Снимите 2 контактную перемычку с обратной стороны разъема 3 Переставьте 2 контактную перемычку в обратную сторону так чтобы контакт 3 разъема вошел в контакт перемычки обозначенный Н 4 Поставьте разъем на место и закрепите винтом ГОЛОВКА TPAI ЮФОРМАТОР КЫКЛЮЧЛГГЛЬ РАЗЪЕМ Соединения При использовании микрофона в низкоомном режиме аудиосигнал поступает с контактов 2 и 3 Экран соединяется с землей усилителя или шасси При использовании микрофона в высокоомном режиме аудиосигнал поступает с контакта 3 и экрана Подключите проводник с контакта 3 к горячему входу усили теля Экран соединяется с землей усилителя или шасси Контакт 2 изолируется от схемы РИС 5 Фазировка Для определения фазировки двух микрофонов подключите их к усилителю и говорите в них держа их на расстоянии около 4 ст друг от друга Если фазы одинаковы звук с мониторов не должен меняться в зависимости от того в какой из микрофонов или в оба Вы говорите В противном случае только в низкоомном режиме фазы противоположны Таким способом должны тестиро ваться все микрофоны и кабели Для смены фазы используйте фазовращатель А15РАЗ или поменяйте местами провода идущие к контактам 2 и 3 разъема микро фона Для изменения фазы самого микрофона необходимо поменять подключение проводов идущих от головки к разъему мик рофона 2 Shure 565 Руководство пользователя
