10 www.kalibrcompany.ru

Калибр Руководство по эксплуатации

Для проведения регулировки:

- ослабьте шестигранные гайки (рис.8 поз.2, 8) крепления ограничительных башмаков с

обеих сторон снегоуборочника;

- выставьте положение ограничительных башмаков:

а) максимальная высота - наибольшее расстояние между поверхностью земли и стругом,

при использовании снегоуборочника на неровных и нетвёрдых поверхностях;

б) минимальная высота - наименьшее расстояние между поверхностью земли и стругом,

при использовании снегоуборочника на ровных и твёрдых поверхностях;

- затяните шестигранные гайки(рис.8 поз.2, 8). При этом оба ограничительных башмака

должны касаться всей своей нижней плоскостью поверхности земли (для исключения их

неравномерного износа).

6.4 Регулировка тросов привода и рычагов управления

Рычаги приводов колёс и шнека (рис.1 поз.1, 3) должны прижиматься к рукояткам управ-

ления (рис. 1 поз. 2а, б) без чрезмерных усилий.

Правильно отрегулированные рычаги должны иметь достаточно свободный ход, дол-

жен отсутствовать люфт и «мёртвые» зоны контроля. Срабатывание натяжение сцепления

должно быть чётким.

- проверьте работу рычагов привода колёс и шнека (рис.1 поз.1, 3). Рычаги привода

должны полностью прижиматься к рукоятке управления. Если этого не происходит, зна-

чит, трос перетянут, и его необходимо ослабить. В свободном состоянии при максимальном

верхнем положении, рычаги должны доходить

до упора. Тросы приводов должны быть в натя-

нутом состоянии. Не допускайте чрезмерного

натяжения тросов. Если необходимо, то отрегу-

лируйте натяжение троса.

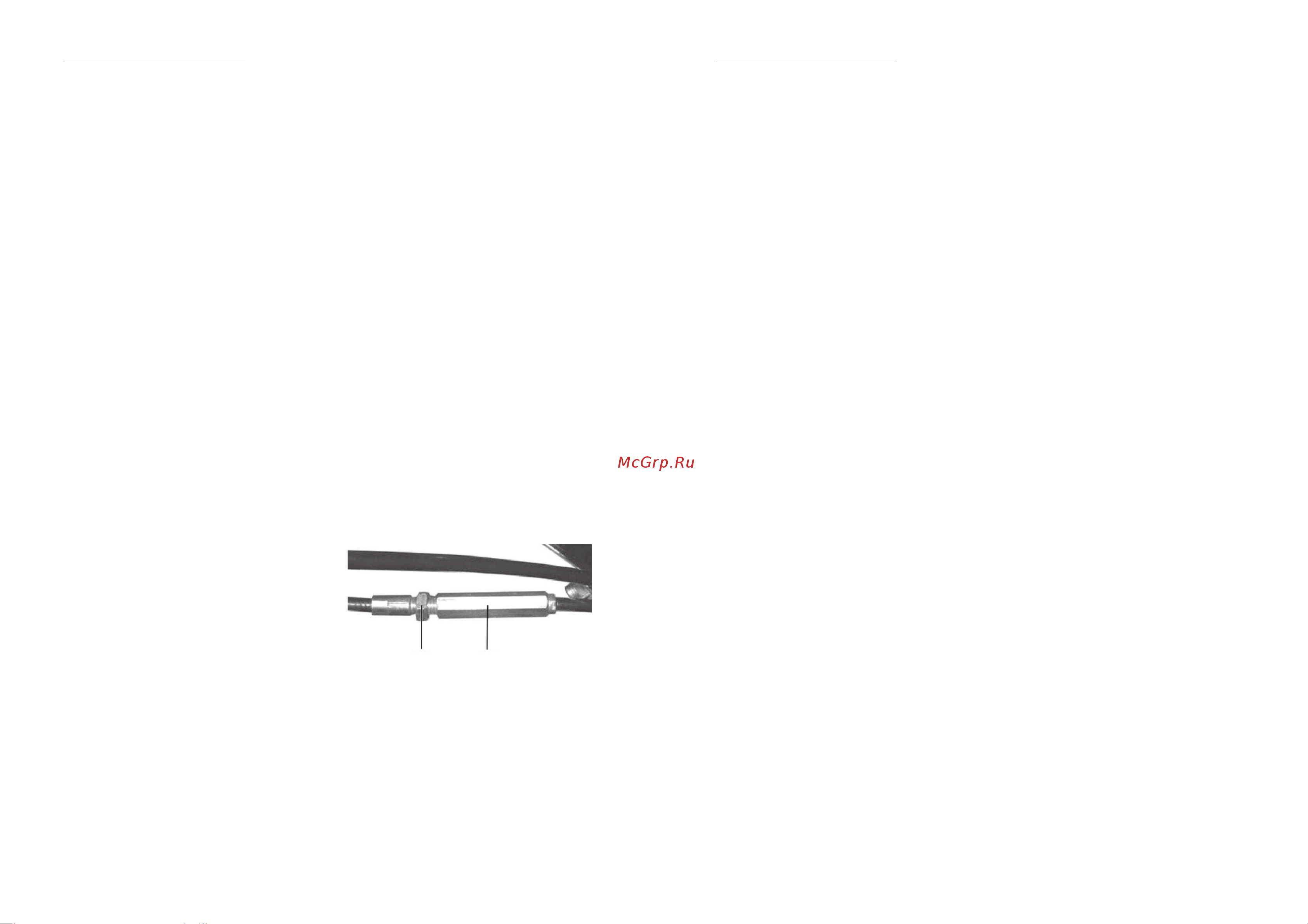

- отрегулируйте приводные тросы с помощью

резьбовой втулки (рис.9 поз.2), расположенной

в средней части троса: для натяжения: ослабьте

гайку (рис.9 поз.1), а затем переместите резьбовую втулку вверх и затяните гайку до втулки,

для ослабления: ослабьте гайку (рис.9 поз.1) и переместите резьбовую втулку вниз и затя-

ните гайку до втулки.

Если невозможно отрегулировать тросы вышеуказанным способом произведите допол-

нительную регулировку тросов с помощью резьбовых втулок, расположенных на оплётке

тросов в районе его крепления с органами управления.

Регулярно проверяйте состояние тросов.

рис. 9

1 2

www.kalibrcompany.ru 15

Калибр Руководство по эксплуатации

7.3 Обслуживание воздушного фильтра

Периодичность проведения: не реже, чем через каждые 25 часов работы.

- Демонтируйте крышку воздушного фильтра (рис.1 поз.17). Извлеките фильтрующий эле-

мент. Убедитесь в чистоте и целостности фильтрующего элемента. При необходимости

установите новый фильтр. Воздушный фильтр следует заменять при изменении цвета

выхлопных газов или неустойчивой работе двигателя.

Внимание! Использовать моющие средства для очистки воздушного фильтра запрещено.

Смачивать фильтрующий элемент любыми жидкостями запрещено.

- Поместите фильтрующий элемент на штатное место, установите крышку.

Внимание! Не запускайте двигатель с демонтированным воздушным фильтрующим эле-

ментом.

7.4 Замена масла

Периодичность проведения: после первых 20-ти и далее каждые 50 часов наработки.8.4.1

На прогретом до рабочей температуры двигателе вывинтите пробку для слива масла в ниж-

ней части картера, под сливным отверстием разместите вспомогательную ёмкость. После

прекращения истечения масла установите пробку на штатное место и затяните. Залейте

масло в горловину, удалив пробку, щуп (рис.8 поз.1) до нижнего края заливного отверстия.

Проверьте уровень масла.

Внимание! Не производите самостоятельную промывку системы смазки. В случае возник-

новений подозрений на повышенный уровень загрязнений обратитесь в соответствующий

специализированный сервисный центр.

7.5 Очистка снегоуборочника

Внимание! Очищайте снегоуборочник сразу после использования.

- очистите части шнека, снегозаборника и жёлоб с помощью щётки;

- у становите снегоуборочник в исходное положение;

- удалите с поверхности снегоуборочника остатки снега и грязи.

7.6 Смазка

Периодичность проведения: в конце сезона.

- смажьте все вращающиеся и движущиеся части снегоуборочника машинным маслом;

- добавьте небольшое количество масла на поворотный узел желоба для выброса снега.

7.7 Регулировка рычага привода шнека

- прижмите рычаг привода шнека (рис.1 поз.3) к рукоятке управления (рис.1 поз.2б), при

необходимости уменьшите натяжение троса.

- отпустите рычаг привода шнека (рис.1 поз.3). Трос привода шнека должен быть в натя-

нутом состоянии. Не допускайте перетягивания троса. При необходимости, отрегулируйте
