Парма МСБ-01-1570 ПЭФ 02.016.00003 [6/13] Парта парта

Содержание

Похожие устройства

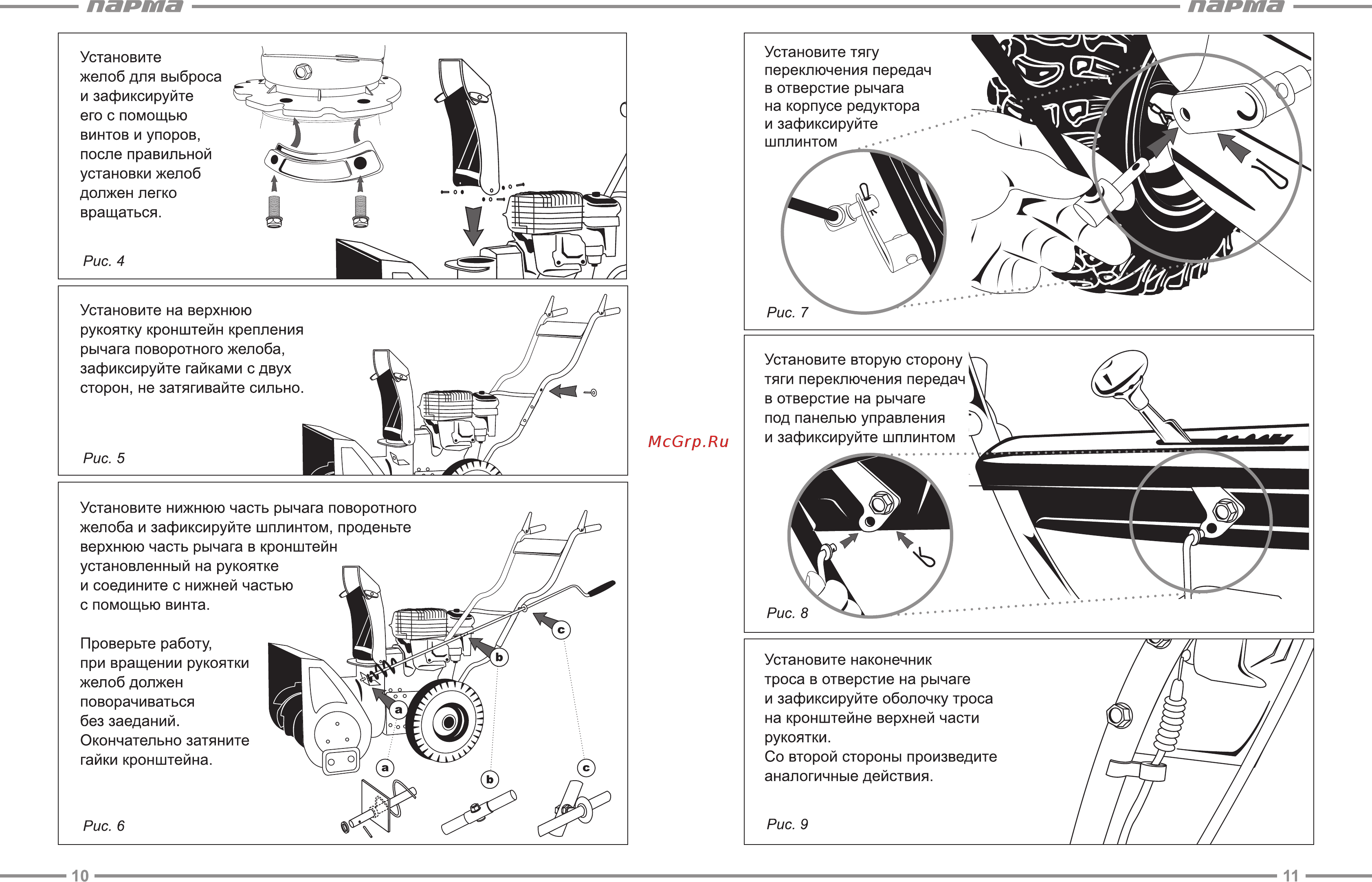

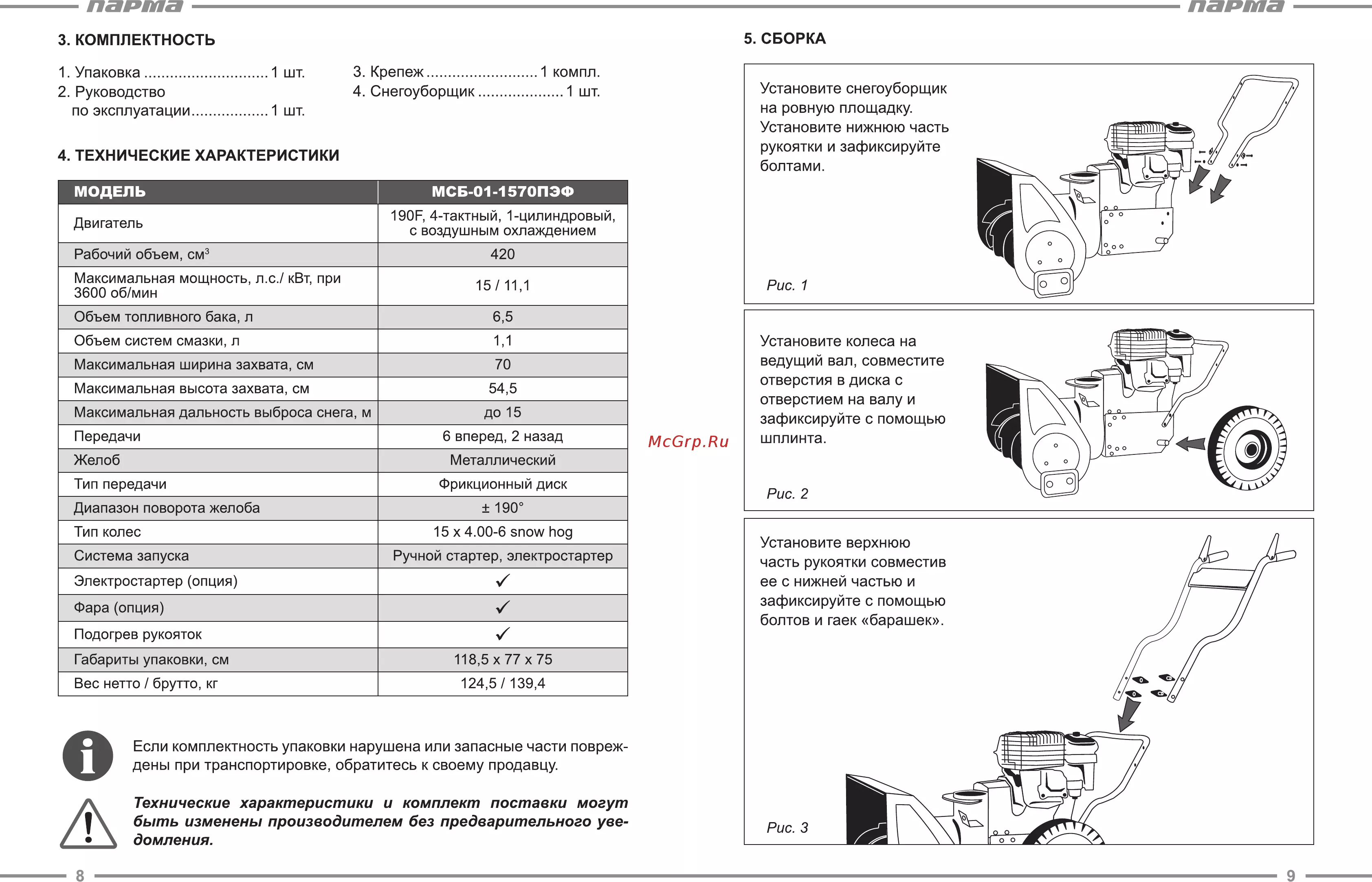

парта Установите желоб для выброса и зафиксируйте его с помощью винтов и упоров после правильной установки желоб должен легко вращаться парта Установите тягу переключения передач в отверстие рычага на корпусе редуктора и зафиксируйте шплинтом Рис 4 Установите на верхнюю рукоятку кронштейн крепления рычага поворотного желоба зафиксируйте гайками с двух сторон не затягивайте сильно Установите вторую сторону тяги переключения передач в отверстие на рычаге под панелью управления и зафиксируйте шплинтом Рис 5 Установите нижнюю часть рычага поворотного желоба и зафиксируйте шплинтом проденьте верхнюю часть рычага в кронштейн установленный на рукоятке и соедините с нижней частью с помощью винта Проверьте работу при вращении рукоятки желоб должен поворачиваться без заеданий Окончательно затяните гайки кронштейна Рис 6 10 Установите наконечник троса в отверстие на рычаге и зафиксируйте оболочку троса на кронштейне верхней части рукоятки Со второй стороны произведите аналогичные действия Рис 9 11
