СНЕГОУБОРОЧНАЯ МАШИНА БЕНЗИНОВАЯ

Для арт. 97652, 97653, 97654, 97655:

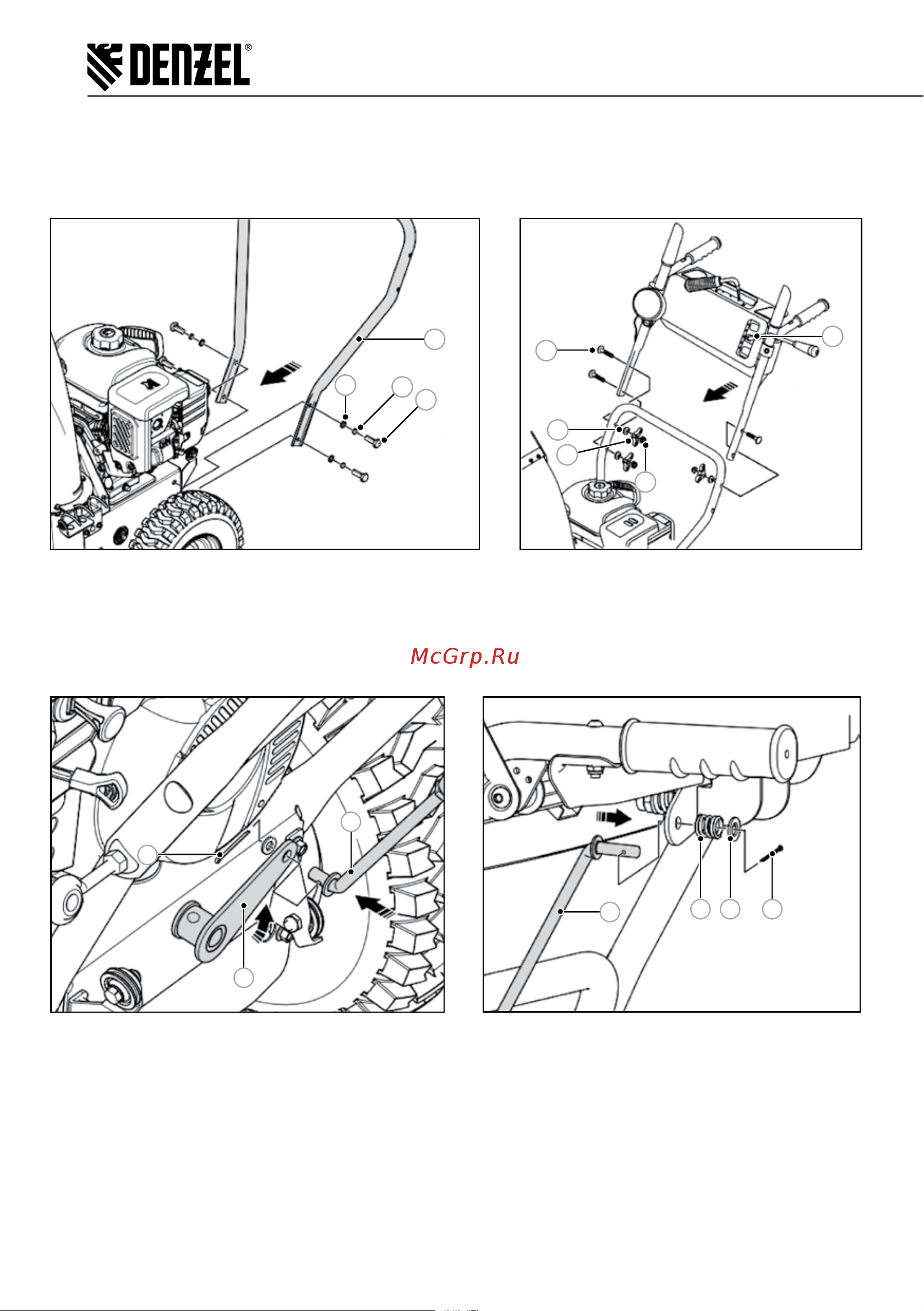

Поднимите верхнюю ручку 5 в рабочее положение и тщательно закрепите с помощью барашковых гаек 4,

болтов 1, гровера 2 и гайки 3 (рис. 3).

Рис. 2 Рис. 3

Установите в приемное отверстие коннектора 2 ручку переключения передач 1 и закрепите с помощью

стопорного кольца 3 и шплинта 4 (рис. 4).

Установите ручку переключения передач 1 в специально отведенное отверстие и закрепите с помощью

пружины 2, стопорного кольца 3 и шплинта 4 (рис. 5).

2 3 4

Рис. 4 Рис. 5

Для арт. 97651, 97652, 97653:

Установите поворотный желоб 1 на специальное кольцо 2 и закрепите на пластине 3 с помощью болтов 4

и гаек 5 (рис. 6).

Установите ручку поворота желоба с помощью стопорной гайки 1, посадочной втулки 2 и стопорного

пальца 3 (рис. 7).
