СНЕГОУБОРОЧНАЯ МАШИНА БЕНЗИНОВАЯ

3 1 2

Рис. 6 Рис. 7

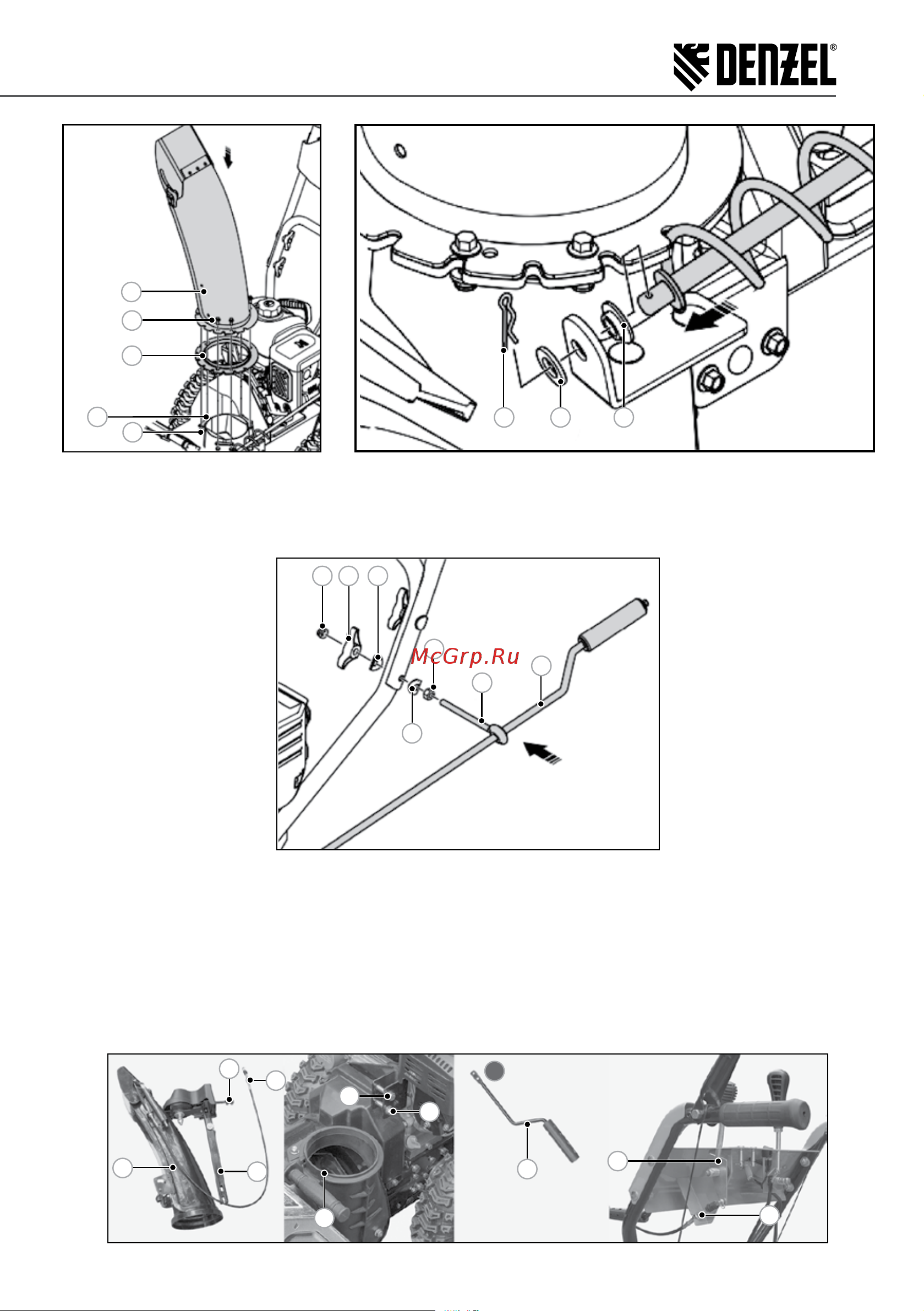

Установите ручку поворотного желоба 6 и специальный шплинт 4 и закрепите с помощью барашковой

гайки 2, шайбы 3, гайки 1 и 5 (рис. 8).

1 2

Рис. 8

Для арт. 97654, 97655:

Установите желоб 1 в специальное отверстие 2, в крайнее правое положение. Прикрепите поддерживаю-

щую штангу 3 к специальному кронштейну 4 на корпусе снегоуборщика с помощью двух болтов 5. Просуньте

рукоять 6 поворота желоба в специальное отверстие на панели оператора. Соедините конец А рукоятки

поворота желоба с осью 8 поддерживающей штанги с помощью винтов, предварительно выкрутив их из оси.

Соедините трос регулировки дальности выброса 9 с нижним плечом рычага 10 под панелью оператора.

Рис. 9
