11
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
www.de
-
works.com

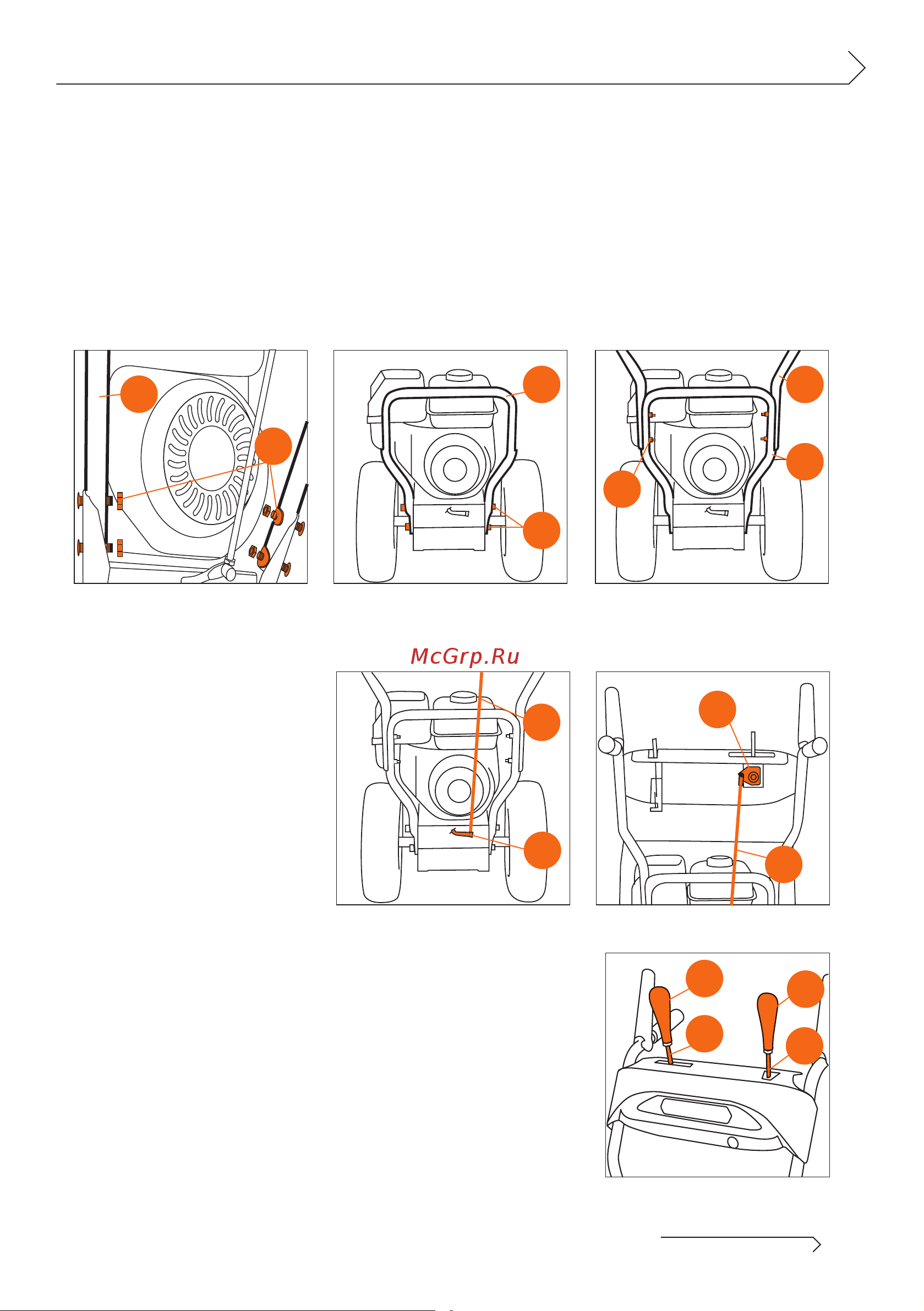

СБОРКА ИЗДЕЛИЯ
УСТАНОВКА ПАНЕЛИ ОПЕРАТОРА
• Закрепите панель оператора
к корпусу снегоуборщика с помощью четырех болтов, шайб
и гаек
(для S 6060) (Рис. 4).
• Закрепите нижнюю часть рукоятки
к корпусу снегоуборщика с помощью четырех болтов
и шайб
(для S 6560 и 7565 ) (Рис. 5).
• Соедините панель оператора
с нижней ча стью рукоятки
с помощью четырех болтов,
шайб и гаек
(для S 6560 и 7565) (Рис. 6).
УСТАНОВКА ШТАНГИ РЫЧАГА ВЫБОРА ПЕРЕДАЧ
УСТАНОВКА РЫЧАГОВ УПРАВЛЕНИЯ
(ДЛЯ S 6560 И 7565)
• Закрепите рукоятку рычага выбора передач
к штанге
управления передачами
(Рис. 9).
• Закрепите рукоятку рычага управления дальностью вы-
броса
к рычагу управления выбросом
(Рис. 9).
Рис. 4 Рис. 5
Рис. 7
Рис. 6
Рис. 8
Рис. 9
1
1 1
1
1
4
1
3
2
2
2
2
2
3
2
• Подсоедините штангу ры-
чага выбора пере дач
к кронштейну привода
расположенного в нижней
части снегоуборщика и за-
шплинтуйте ее (Рис. 7).
• Подсоедините штангу ры-
чага выбора передач
к
кронштейну рукоятки выбо-
ра передач
и зашплин-
туйте ее (Рис. 8).
