S 6060 / S 6560 / S 7565
СОЕДИНЕНИЕ ТРОСОВ ПРИВОДА
• Зацепите левый трос привода колес
к левой ручке на панели оператора (Рис. 10).
• Закрепите фиксатор рубашки троса
к верхнему болту крепления панели оператора (Рис. 10).
УСТАНОВКА ЖЕЛОБА ВЫБРОСА НА S 6060
УСТАНОВКА ЖЕЛОБА ВЫБРОСА НА S 6560 И 7565
• Установите желоб выброса
на отверстие выброса снега на корпусе снегоуборщика (Рис. 13).
• Закрепите поддерживающую штангу
к специальному кронштейну
на корпусе снегоу-
борщика с помощью двух болтов
(Рис. 13).
• Вставьте один конец рукоятки поворота желоба
в отверстие
на панели оператора (Рис. 14).
• Соедините второй конец рукоятки с поддерживающей штангой
с помощью двух болтов
(Рис.
14). Для модели S 7565 образца 2021-2022 г выпуска соединение производится при помощи шплинта.
• Соедините трос регулировки дальности вы броса
с кронштейном рычага управления
на пане ли оператора (Рис. 15).

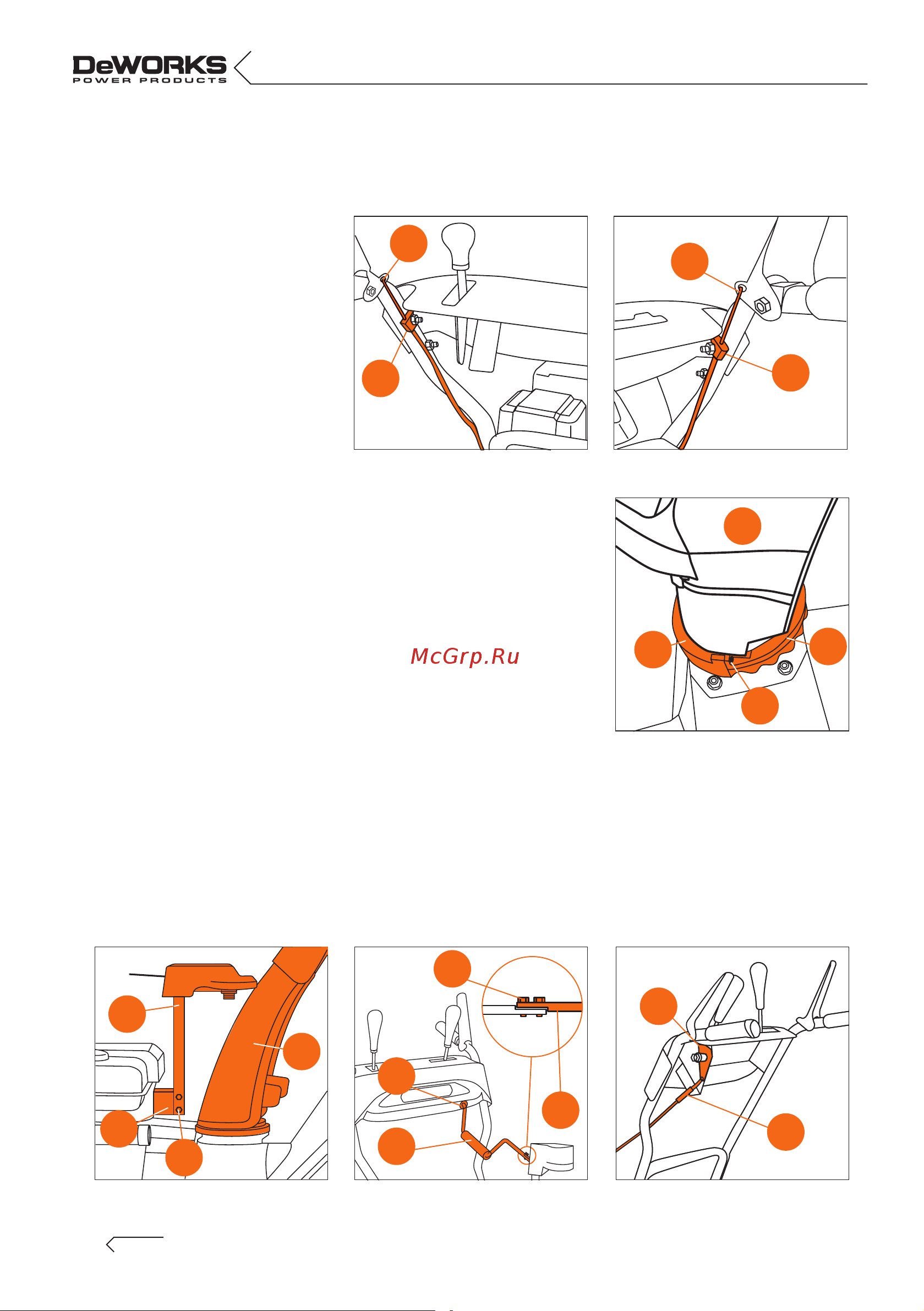

Рис. 10 Рис. 11
Рис. 12
1
1
3
1
2
2
2
2
• Зацепите правый трос при-
вода на шнеки
к правой
ручке на панели оператора
(Рис. 11).
• Закрепите фиксатор ру-
башки троса
к верхне-
му болту крепления панели
оператора (Рис. 11).
• Установите желоб выброса
на отверстие вы-
броса снега на корпусе снегоуборщика. Зафик-
сируйте трубу двумя зажимами
защелкнув их
и закрепив шурупами
(Рис. 12).
Рис. 13 Рис. 14 Рис. 15
1
1
3
3
4
4
2
2
2
1
