13
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
www.de
-
works.com

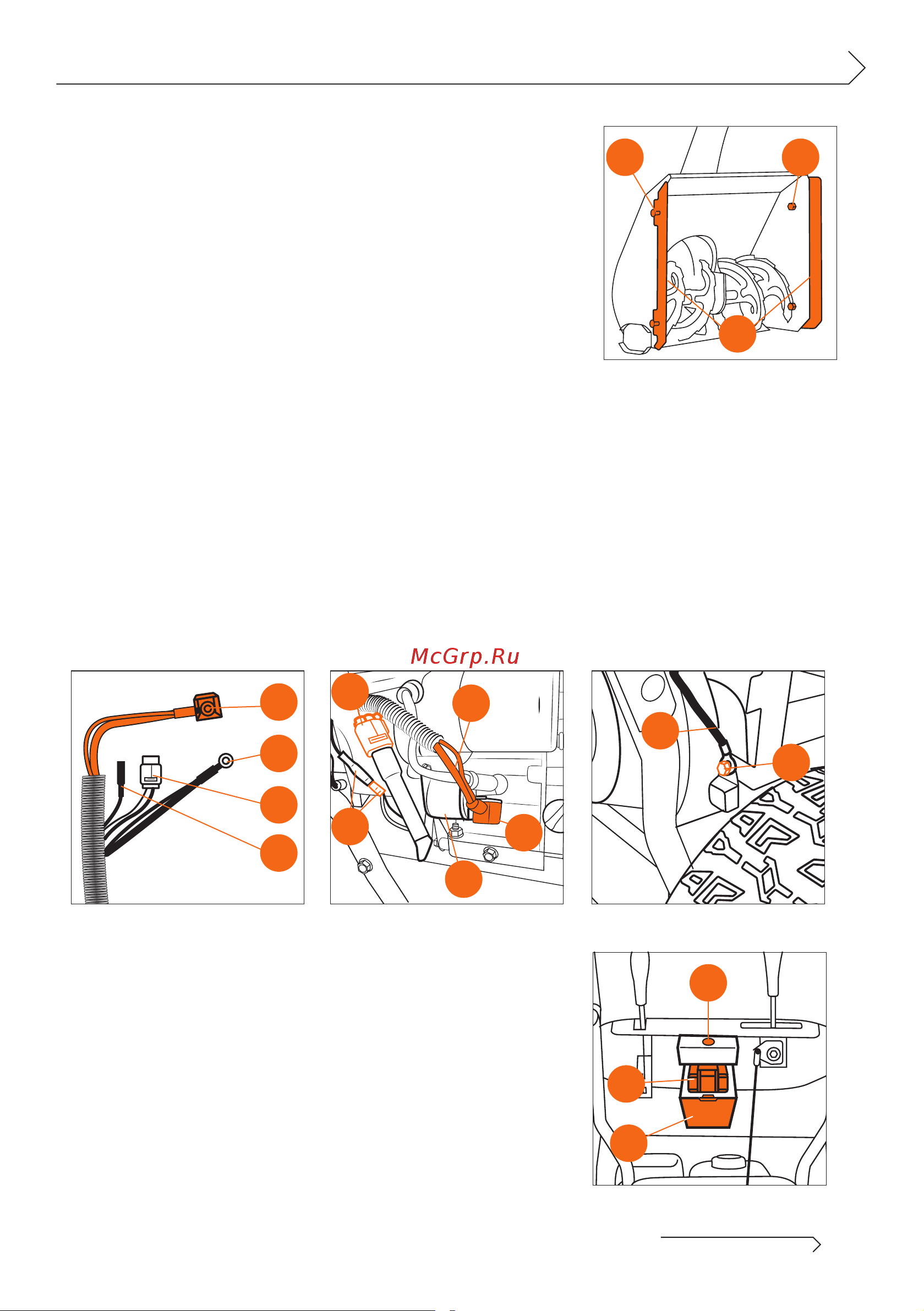

УСТАНОВКА РАСШИРИТЕЛЕЙ КОВША
(ДЛЯ S 6560 И 7565)
• Закрепите расширители ковша
с двух сто рон с по-
мощью болтов
и гаек
(Рис. 16).
• Провода кабеля панели управления:
красный - плюсовой кабель аккумулятора,
черный
- минусовой кабель аккумулятора,
коричневый - кабель управления реле электростарте-
ра,
- кабель фары с белой фишкой (Рис. 17).
• Плюсовой кабель красного цвета
, идущий от панели управления подключаем к реле элек-
тростартера
. Устанавливаем шайбу, пружинную шайбу и затягиваем гайку ключом 10 мм.
Закрываем красным резиновым колпачком
(Рис. 17.1).
• Соединяем белую пластиковую фишку кабеля фары
(Рис. 17.1).
• Подключаем коричневый кабель управления электростартера
, идущий от панели управле-
ния к черно-белому кабелю, идущему от электростартера. Закрываем резиновым кембриком
(Рис. 17.1).
• Ключом 10 мм отворачиваем винт
на корпусе двигателя. Подключаем черный минусовой ка-
бель
, идущий от панели управления на корпус двигателя и затягиваем винтом
(Рис. 17.2).
ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ЭЛЕКТРОПАКЕТА
СНЕГОУБОРЩИКОВ S7565 ОБРАЗЦА 2021Г.
С ЭЛЕКТРОСТАРТЕРОМ 21В
1
2 3
Рис. 17 Рис. 17.1 Рис. 17.2
1
3
2
2
7
4
4
6
5
3
1
Рис. 16
Рис. 18
2
1
3
• После подключения, поместить аккумулятор
в в разъ-
ем, закрыть крышку
и проверить работу электропаке-
та
(Рис. 18).
