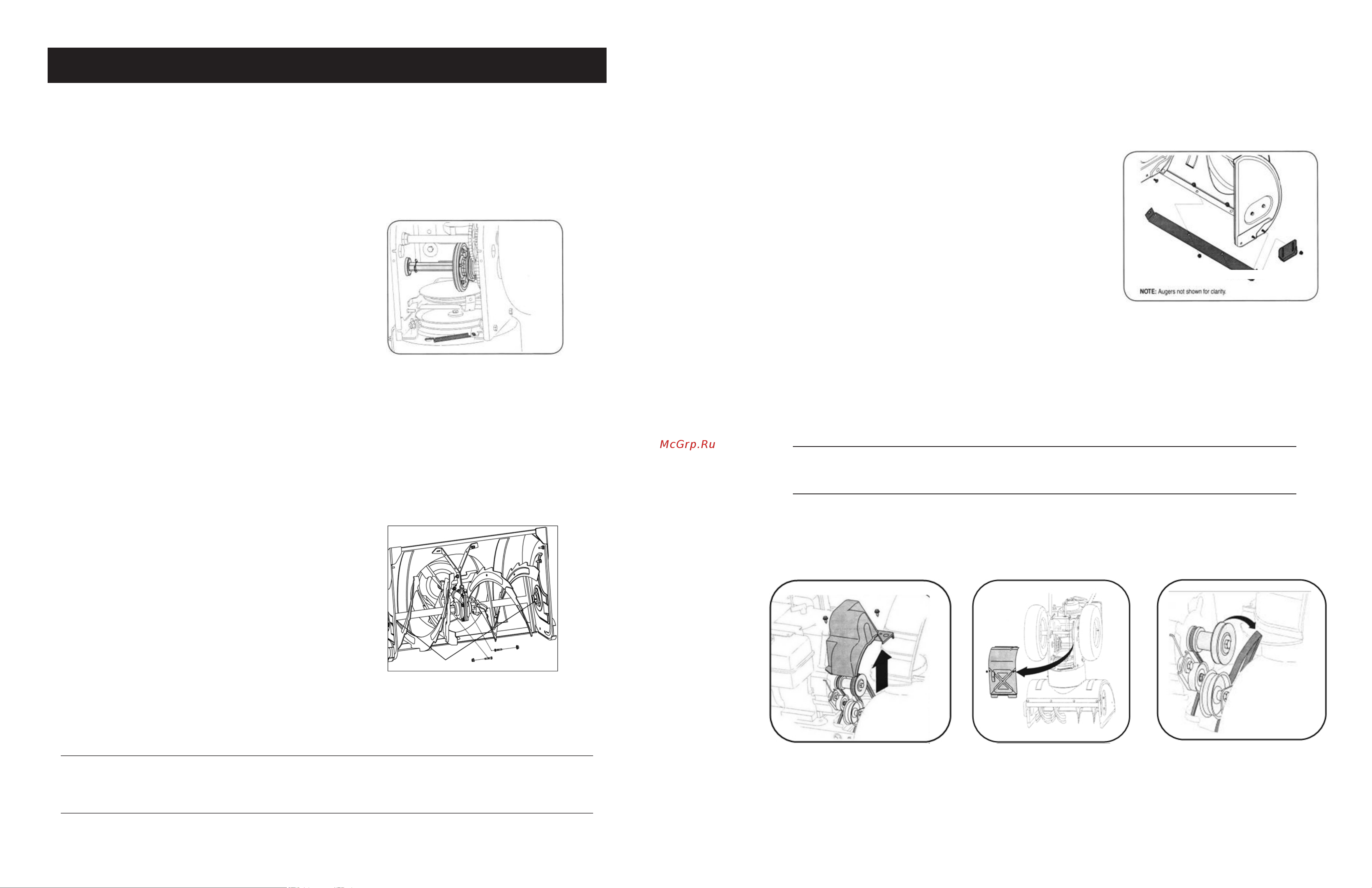

22 23
УХОД
Смазка
ВНИМАНИЕ:
Перед смазкой, ремонтом или проверкой отключите все органы управле-
ния и остановите двигатель. Дождаться полной остановки всех движущихся частей.
Передаточный вал
Передаточный (шестигранный) вал следует смазывать не реже одного раза в сезон или
через каждые 25 часов работы.
1. Снять нижнюю крышку рамы, открутив
два винта, которыми она крепится.
2. Нанести тонкий слой всесезонной мно-
гоцелевой смазки на шестигранный вал
(см. Рисунок 11).
Рисунок 11
ВАЖНО:
Избегать попадания масла на резиновое кольцо фрикциона .
Колеса
Не реже одного раза в сезон следует снимать оба колеса. Перед установкой колес нуж-
но очистить оси и смазать их универсальной автомобильной смазкой.
Рукоятка управления желобом
Один раз в сезон джойстик следует смазывать вазелином, льняным маслом, минераль-
ным маслом, парафиновым воском или маслом 3-в-1.
Шнековый вал
Хотя бы раз в сезон снимите срезной шрифт
с вала шнека. Распылить смазку внутри вала
вокруг проставок. Также, смазать фланце-
вые подшипники на обоих концах вала
(см. Рисунок 12).
Рисунок 12
Корпус редуктора
Редуктор шнека был заполнен консистентной смазкой и герметизирован на заводе.
Если его разбирают по какой-либо причине, нужно внести две унции (56 г) новой смазки.
ПРИМЕЧАНИЕ.
Не переполнять смазкой корпус редуктора. Это может привести к
повреждению уплотнений. Убедиться, что на вентиляционной пробке для сброса
давления нет смазки.
Подрезной нож и Опорные лыжи
Подрезной нож и опорные лыжи в нижней части снегоуборщика подвергаются износу.
Их следует периодически проверять и при необходимости заменять.
Чтобы снять опорные лыжи:
1. Снять четыре каретных болта и шестигранные
фланцевые гайки, которыми те крепятся
к снегоуборщику.
2. Смонтировать новые опорные лыжи, закрепив
их четырьмя каретными болтами (по два с ка-
ждой стороны) и шестигранными фланцевыми
гайками (см. Рисунок 13).
Чтобы снять подрезной нож:
1. Снять каретные болты и шестигранные гайки,
которыми те крепятся к корпусу снегоуборщика.
2. Смонтировать новый подрезной нож, убедив-
шись, что головки каретных болтов находятся
внутри корпуса. Надежно затянуть
(см. Рисунок 13).
Рисунок 13
Замена ремня шнека
Чтобы снять и заменить ремень шнека снегоуборщика, выполнить следующие действия:
1. Снять кожух ремня на передней части двигателя, открутив два самореза.
ПРИМЕЧАНИЕ:
Слейте топливо из снегоуборщика или поместите пластик под
вентиляционный клапан (см. Рисунок 14).
2. Осторожно повернуть снегоуборщик вверх и вперед так, чтобы он опирался на ко-
жух шнека. Снять крышку рамы с нижней стороны снегоуборщика, отвернув четы-
ре крепящих его самореза(см. Рисунок 15).
3. Снять ремень шнека со шкива двигателя(см. Рисунок 16).
Рисунок 14 Рисунок 15 Рисунок 16
4. а. Ослабить и снять винт с буртиком, который служит держателем ремня.
б. Отсоединить пружину опорной скобы от рамы (см. Рисунок 17).
ПРИМЕЧАНИЕ:
Шнек не показан для наглядности.
Распорные
втулки
Подшипник и проставки
