24 25

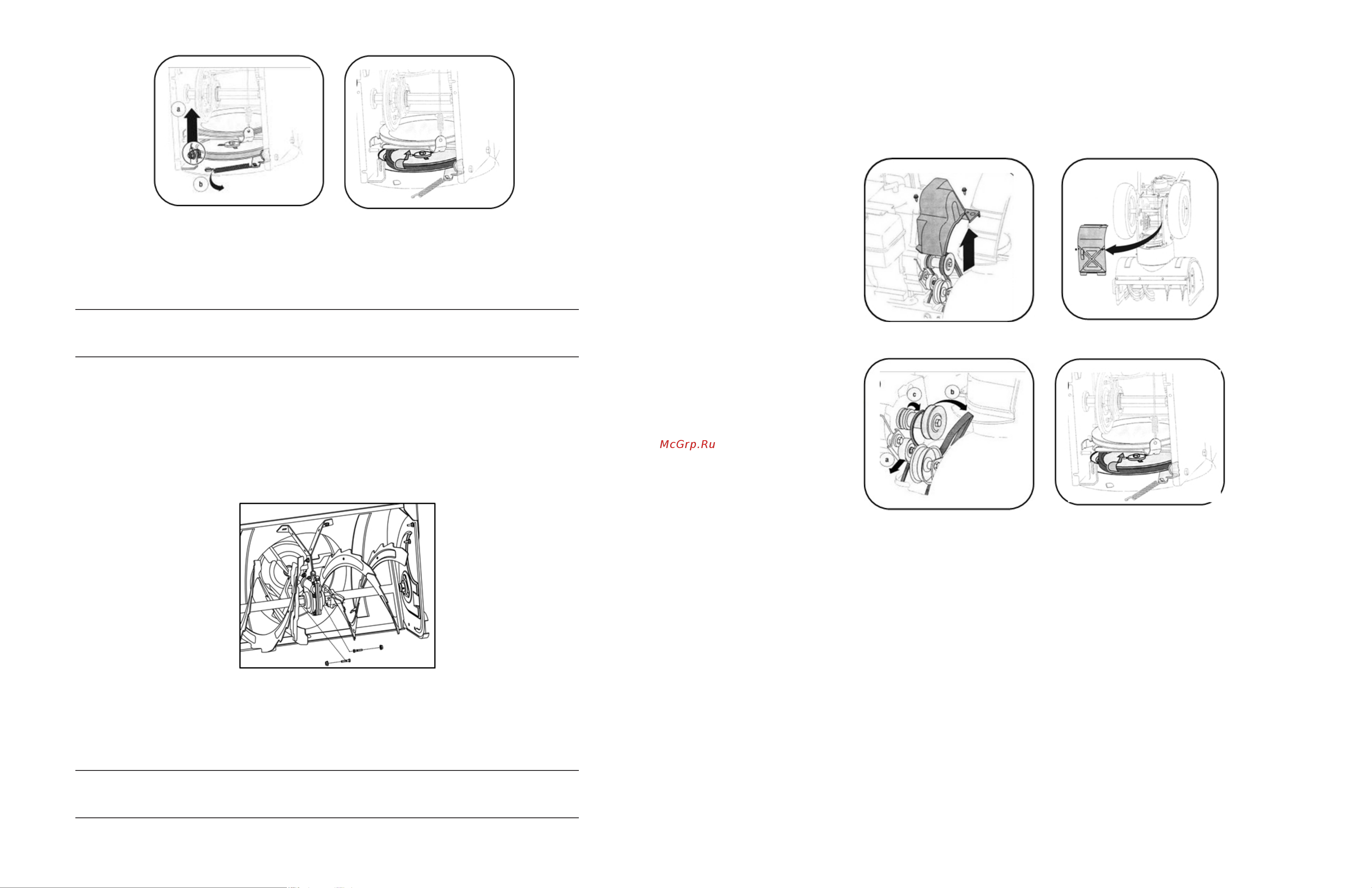

Рисунок 17 Рисунок 18
5. Снять ремень со шкива шнека и пропустить его между опорной скобой и шкивом
шнека. Смонтировать ремень шнека в обратном порядке, следуя инструкциям
(см. Рисунок 18).
ПРИМЕЧАНИЕ:
НЕ забыть переустановить винт с буртиком и подсоединить
пружину к раме после монтажа нового ремня шнека.
Шнек
• Шнек крепится к спиральному валу двумя срезными штифтами и шплинтами-ба-
бочками. При попадании в шнек твердого постороннего предмета или куска льда
эти штифты могут срезаться (см. Рисунок 19).
• Если шнеки не вращаются, то, возможно, произошло срезание штифтов Вместе
со снегоуборщиком поставляется один комплект сменных срезных штифтов. При
замене штифтов нужно распылить смазку на вал, прежде чем вставлять новые
штифты.
Рисунок 19
Замена приводного ремня
Чтобы снять и заменить ремень шнека снегоуборщика, выполнить следующие действия:
1. Снять кожух ремня на передней части двигателя, открутив два самореза
(см.
Рисунок
20).
ПРИМЕЧАНИЕ:
Слейте топливо из снегоуборщика или поместите кусочек
пластика под вентиляционный клапан.
2. Осторожно повернуть снегоуборщик вверх и вперед так, чтобы он опирался на ко-
жух шнека. Снять крышку рамы с нижней стороны снегоуборщика, отвернув четы-
ре крепящих его самореза
(см.
Рисунок
21).
3. а. Взяться за натяжной шкив и повернуть его вправо.
б. Снять ремень шнека со шкива двигателя.
в. Снять приводной ремень со шкива двигателя
(см.
Рисунок
22).
Рисунок 20 Рисунок 21
Рисунок 22 Рисунок 23
4. Приводной ремень стянуть со шкива между фрикционным колесом и фрикционным
диском
(см.
Рисунок
23).
5. Смонтировать новый ремень в обратном порядке.
Снятие фрикционного колеса
Если снегоуборщик не движется при включенном приводе, и регулировка троса управ-
ления приводом не устраняет проблему, возможно, необходимо заменить фрикционное
колесо. Следуйте инструкциям, приведенным ниже.
1. Осмотреть фрикционное колесо на наличие признаков износа или трещин, и при
необходимости заменить его.
• Установить рычаг переключения скоростей в третье положение “Вперед” (F3).
• Слейте топливо из снегоуборщика или поместите кусочек пластика под вентиля-
ционный клапан.
• Осторожно повернуть снегоуборщик вверх и вперед так, чтобы он опирался на
кожух шнека.
