20 21

Колеса

Не реже одного раза в сезон следует снимать оба колеса. Перед установкой колес нуж-

но очистить оси и смазать их универсальной автомобильной смазкой.

Рукоятка управления желобом

Один раз в сезон джойстик следует смазывать вазелином, льняным маслом, минераль-

ным маслом, парафиновым воском или маслом 3-в-1.

Шнековый вал

Хотя бы раз в сезон снимите срезной шрифт

с вала шнека. Распылить смазку внутри вала

вокруг проставок. Также, смазать фланце-

вые подшипники на обоих концах вала

(см. рис. 19).

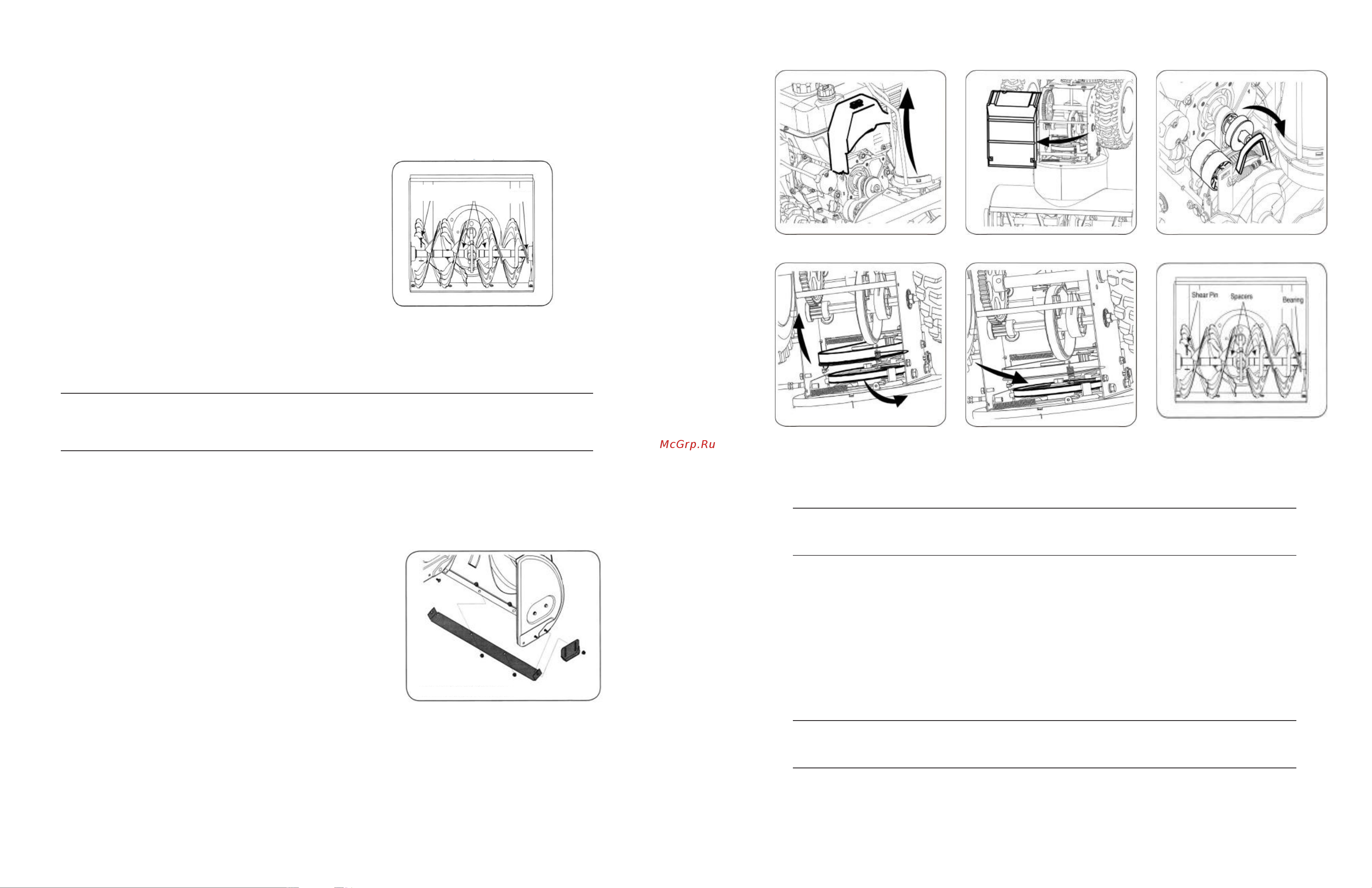

Рисунок 19

Корпус редуктора

Редуктор шнека был заполнен консистентной смазкой и герметизирован на заводе.

Если его разбирают по какой-либо причине, нужно внести две унции (56 г) новой смазки.

ПРИМЕЧАНИЕ.

Не переполнять смазкой корпус редуктора. Это может привести к

повреждению уплотнений. Убедиться, что на вентиляционной пробке для сброса

давления нет смазки.

Подрезной нож и Опорные лыжи

Подрезной нож и опорные лыжи в нижней части снегоуборщика подвергаются износу.

Их следует периодически проверять и при еобходимости заменять.

Чтобы снять опорные лыжи:

1. Снять четыре каретных болта и шестигранные

фланцевые гайки, которыми те крепятся

к снегоуборщику.

2. Смонтировать новые опорные лыжи, закрепив

их четырьмя каретными болтами (по два с ка-

ждой стороны) и шестигранными фланцевыми

гайками (см. рис. 20).

Чтобы снять подрезной нож:

1. Снять каретные болты и шестигранные гайки,

которыми те крепятся к корпусу снегоуборщика.

2. Смонтировать новый подрезной нож, убедив-

шись, что головки каретных болтов находятся

внутри корпуса. Надежно затянуть (см. рис. 20).

Рисунок 20

Замена ремня шнека

Рисунок 21 Рисунок 22 Рисунок 23

Рисунок 24 Рисунок 25 Рисунок 26

Чтобы снять и заменить ремень шнека снегоуборщика, выполнить следующие действия:

1. Снять кожух ремня на передней части двигателя, открутив два самореза.

ПРИМЕЧАНИЕ:

Слейте топливо из снегоуборщика или поместите пластик под

вентиляционный клапан (см. рис. 21).

2. Осторожно повернуть снегоуборщик вверх и вперед так, чтобы он опирался на ко-

жух шнека. Снять крышку рамы с нижней стороны снегоуборщика, отвернув четы-

ре крепящих его самореза(см. рис. 22).

3. Снять ремень шнека со шкива двигателя(см. рис. 23).

4. а. Ослабить и снять винт с буртиком, который служит держателем ремня.

б. Отсоединить пружину опорной скобы от рамы(см. рис. 24).

5. Снять ремень со шкива шнека и пропустить его между опорной скобой и шкивом

шнека. Смонтировать ремень шнека в обратном порядке, следуя инструкциям

(см. рис. 25).

ПРИМЕЧАНИЕ:

НЕ забыть переустановить винт с буртиком и подсоединить

пружину к раме после монтажа нового ремня шнека.

ПРИМЕЧАНИЕ:

Шнек не показан для наглядности.

Срезной

штифт

Распорные

втулки

Корпус
