Шнек

• Шнек крепится к спиральному валу двумя срезными штифтами и шплинтами-ба-

бочками. При попадании в шнек твердого постороннего предмета или куска льда

эти штифты могут срезаться (см. рис. 26).

• Если шнеки не вращаются, то, возможно, произошло срезание штифтов Вместе

со снегоуборщиком поставляется один комплект сменных срезных штифтов. При

замене штифтов нужно распылить смазку на вал, прежде чем вставлять новые

штифты.

Замена приводного ремня

Чтобы снять и заменить ремень шнека снегоуборщика, выполнить следующие действия:

1. Снять кожух ремня на передней части двигателя, открутив два самореза (см. рис. 27).

ПРИМЕЧАНИЕ:

Слейте топливо из снегоуборщика или поместите кусочек

пластика под вентиляционный клапан.

2. Осторожно повернуть снегоуборщик вверх и вперед так, чтобы он опирался на ко-

жух шнека. Снять крышку рамы с нижней стороны снегоуборщика, отвернув четы-

ре крепящих его самореза

(см. рис. 28).

3. а. Взяться за натяжной шкив и повернуть его вправо.

б. Снять ремень шнека со шкива двигателя.

в. Снять приводной ремень со шкива двигателя

(см. рис. 29).

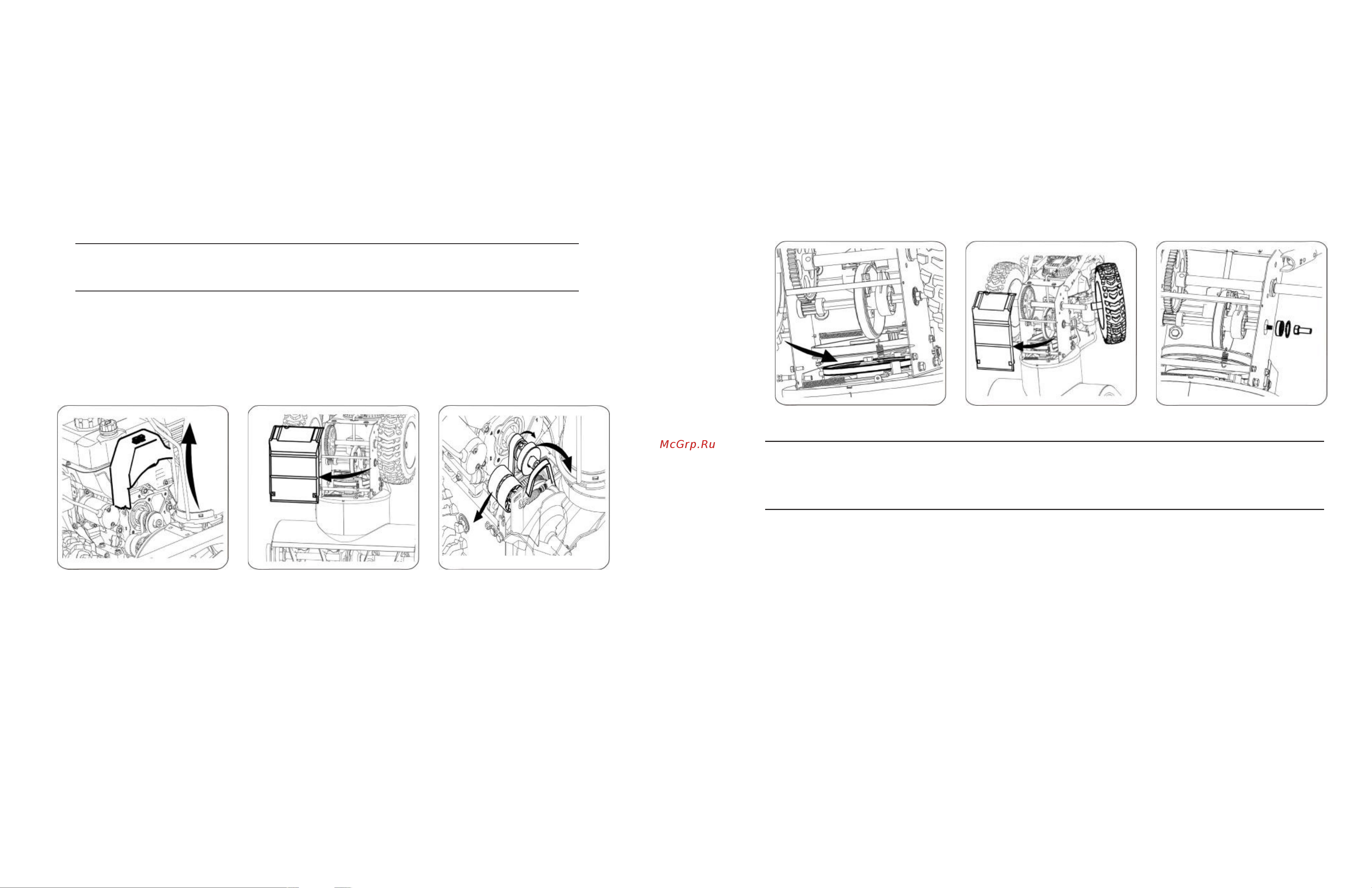

Рисунок 27 Рисунок 28 Рисунок 29

4. Приводной ремень стянуть со шкива между фрикционным колесом и фрикционным

диском

(см. рис. 30).

5. Смонтировать новый ремень в обратном порядке.

Снятие фрикционного колеса

Если снегоуборщик не движется при включенном приводе, и регулировка троса управ-

ления приводом не устраняет проблему, возможно, необходимо заменить фрикционное

колесо. Следуйте инструкциям, приведенным ниже.

1. Осмотреть фрикционное колесо на наличие признаков износа или трещин, и при

необходимости заменить его.

• Установить рычаг переключения скоростей в третье положение “Вперед” (F3).

• Слейте топливо из снегоуборщика или поместите кусочек пластика под вентиля-

ционный клапан.

• Осторожно повернуть снегоуборщик вверх и вперед так, чтобы он опирался на

кожух шнека.

2. а. Снять крышку рамы с нижней стороны снегоуборщика, отвернув четыре крепя-

щих его самореза.

б. Снять правое колесо, удалив винт и шайбу с юбкой, которые крепят колесо на

оси

(см. рис. 31)

3. Осторожно снять шестигранную гайку и шайбу, крепящие

(см. рис. 32)

шестигран-

ный вал к раме снегоуборщика и слегка постучать по концу вала, чтобы стронуть

шариковый подшипник с правой стороны рамы.

4. Осторожно переместить шестигранный вал вниз и влево, после чего осторожно

снять с вала фрикционное колесо в сборе.

Рисунок 30 Рисунок 31 Рисунок 32

ПРИМЕЧАНИЕ:

Если проводится замена фрикционного колеса в сборе, утилизировать

изношенную деталь и надеть новое колесо на шестигранный вал. Либо, выполнить ука-

занные выше действия для фрикционного колеса и заменить только резиновое кольцо

следующим образом

(см. рис. 33)

5. Надеть фрикционное колесо в сборе обратно на шестигранный вал и выполнить

описанные выше действия в обратном порядке, чтобы смонтировать компоненты.

Проверка моторного масла

1. Следить за тем, чтобы двигатель стоял ровно вертикально.

2. Отвинтить крышку с маслозаливной горловины и насухо вытереть щуп (см. рис. 34).

3. Снова завинтить крышку маслозаливной горловины. Надежно затянуть.

4. Отвинтить и снять крышку маслозаливной горловины. Проверить уровень масла.

Если уровень масла на щупе ниже отметки НИЗКИЙ [LOW], медленно долить масло

до уровня ВЫСОКИЙ [HIGH] (см. рис. 35).

5. Снова завинтить крышку маслозаливной горловины. Надежно затянуть.

6. Вытереть пролитое масло.

ЗАМЕНА моторного масла

Во избежание повреждения двигателя важно:

• Проверять уровень масла перед каждым использованием и через каждые пять

часов работы.

• Заменить масло после первых двух часов работы, а затем менять его через каж-

дые 25 часов работы.
