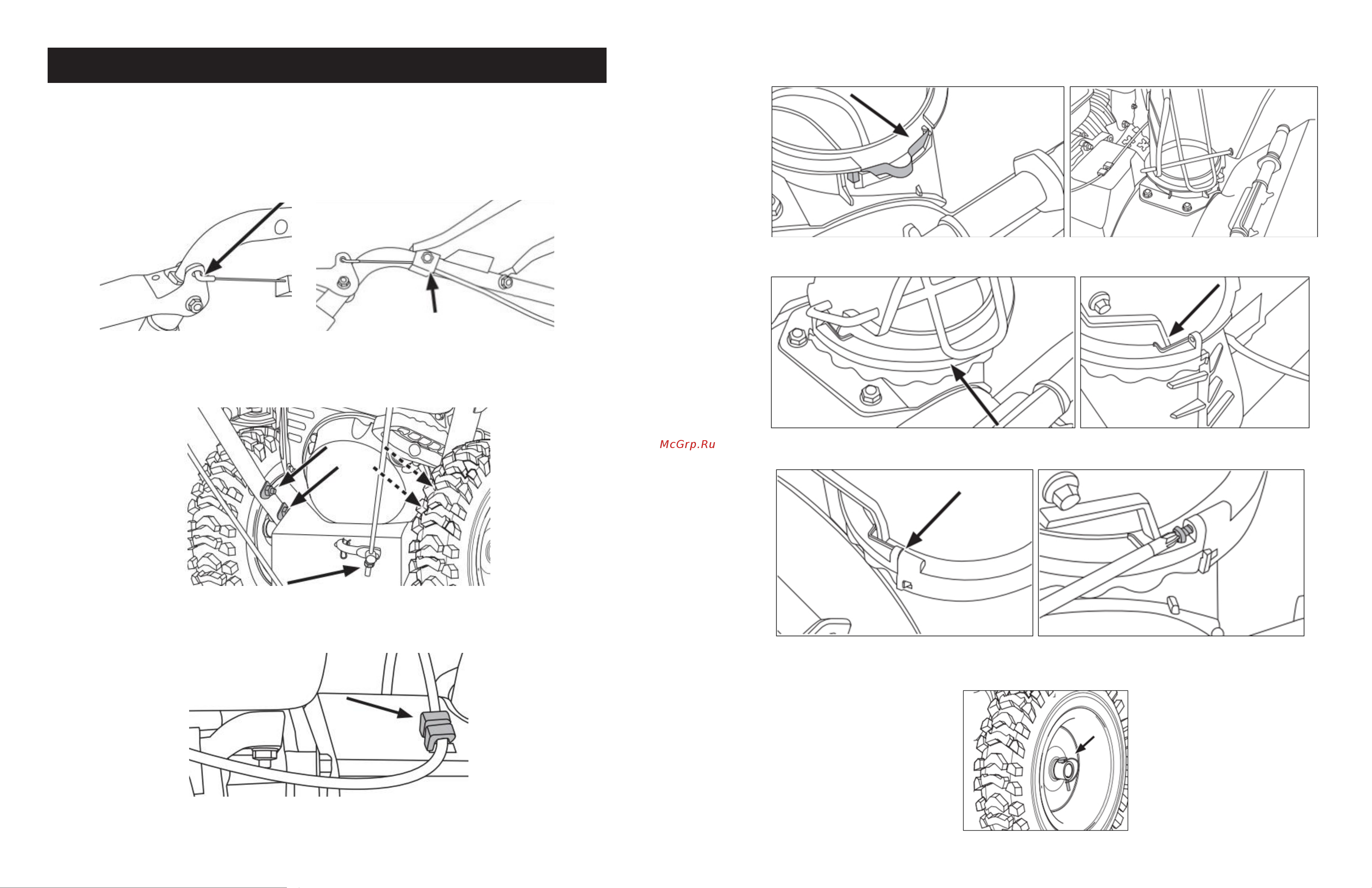

СБОРКА

ШАГ ПЕРВЫЙ: Монтаж панели управления и рукояток.

На панели уже установлены рукоятки. Остается только подсоединить к панели тяги.

1. Подсоедините тягу привода к рычагу сцепления привода, а тягу шнека - к рычагу

сцепления шнека.

2. Установить рукоятку на панели управления и закрепить ее болтами вместе с держа-

телем тяги (позиция A).

3. Взять панель и рукоятки, вставить их в кронштейны и закрепить болтами с гайками

и шайбами.

4. Снять гайку с конца тяги, закрепить конец тяги на планшайбе с зубчатым венцом и

затянуть стопорную гайку.

5. Подсоедините тягу управления приводом шнека к зажиму тяги на защитной крышке

ремня.

ШАГ ВТОРОЙ: Монтаж желоба

1. Вставить пружинящую прокладку в отверстия седла желоба, как показано ниже.

2. Установить желоб на седло желоба. Установить передний зажим. Он должен полно-

стью войти с обеих сторон.

3. Установить задний зажим, проверить его совпадение с передним зажимом с обеих

сторон. Винтами из комплекта поставки свинтить вместе крючья с обеих сторон.

ШАГ ТРЕТИЙ: Монтаж колес

Насадить колеса на ось. Вставить запорные шпильки и загнуть их на скобе.
