12 13

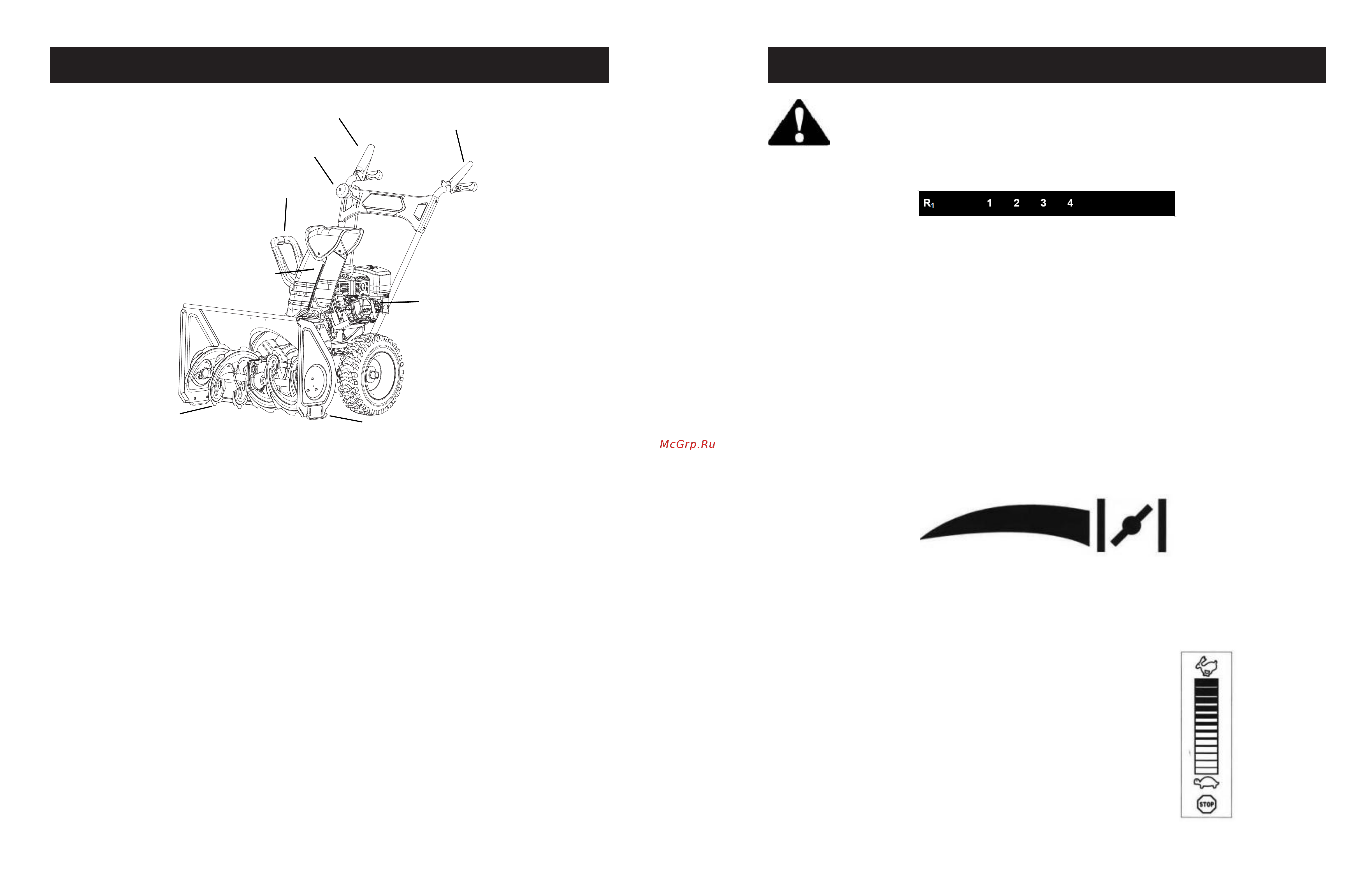

КОМПОНЕНТЫ И ФУНКЦИИ

1. Рычаг управления шнеком

2. Рычаг управления приводом

3. Рукоятка регулировки скорости

4. Желоб в сборе

5. Рукоятка управления желобом

6. Шнек

7. Опорные лыжи

8. Двигатель

ПРОВЕРКА СРЕДСТВ РЕГУЛИРОВАНИЯ

ОСТОРОЖНО: Перед началом работы внимательно ознакомьтесь с содержа-

нием всех предупреждающих надписей на корпусе машине, а также с прави-

лами безопасности в этом руководстве, и строго им следуйте.

Рычаг переключения скоростей

Рисунок 11

Рычаг переключения скорости расположен на панели. Установить этот рычаг в любое из

положений для задания скорости (см. рис. 11).

Вперед

Имеется четыре скорости движения вперед (F). Положение (1) соответствует минималь-

ной скорости, а положение (4) - максимальной.

Задний ход

Имеется две скорости движения задним (R) ходом.

Кнопка подкачки

При нажатии кнопки подкачки топливо подается напрямую в карбюратор двигателя для

облегчения запуска в холодную погоду.

Рукоятка управления воздушной заслонкой

Рисунок 12

Рукоятка управления воздушной заслонкой находится на задней стороне двигателя и

срабатывает при ее вращении по часовой стрелке. Этой рукояткой можно закрыть воз-

душную заслонку карбюратора для облегчения запуска двигателя (см. рис. 12).

Рукоятка акселератора

Рукоятка акселератора находится на двигателе. Ею регулиру-

ют скорость вращения двигателя и останавливают двигатель

при нажатии до упора (см. рис. 13).

Рисунок 13
