Ред. 5
12

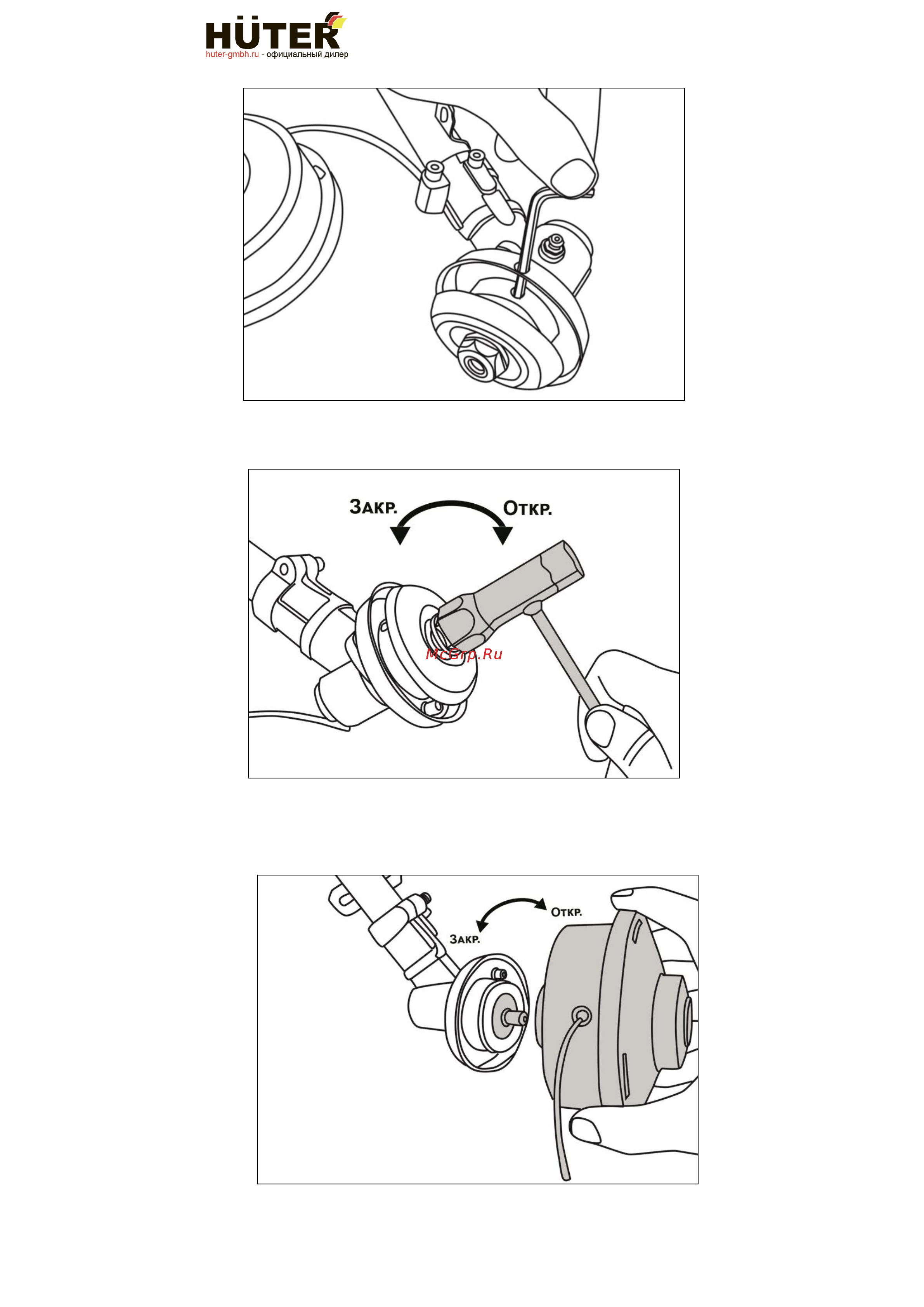

Рис. 8. Фиксация ступицы вала.
6.6 Удерживая отвертку или ключ, открутите гайку крепления со ступицы.
Рис. 9. Откручивание гайки крепления ступицы.
6.7 Для крепления катушки с леской снимите чашку с вала, оставив
ступицу. Удерживая ключ или отвертку, закрутите катушку с леской
против часовой стрелки до упора (левосторонняя резьба).
Рис. 10. Установка катушки с леской
www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14
г. Москва, Каширский проезд, д. 17, строение 5
