Руководство пользователя

по эксплуатации подвесного лодочного мотора

1. Решётка водозаборника

2. Механизм изменения угла дифферента

3. Кожух двигателя

4. Ручка для наклона мотора

5. Рычаги крепления тросов управления

6. Отверстие контроля выхода выходы

7. Рычаг управления воздушной заслонкой

8. Рычаг замка кожуха

9. Пробка для слива масла с двигателя

10. Пластина антикавитационная

11. Винт гребной

12. Ручка ручного стартера

13. Индикатор низкого давления масла

14. Кронштейны крепления

15. Винты зажимные

16. Редуктор

17. Контроллер (блок дистанционного управления)

18. Бак топливный внешний

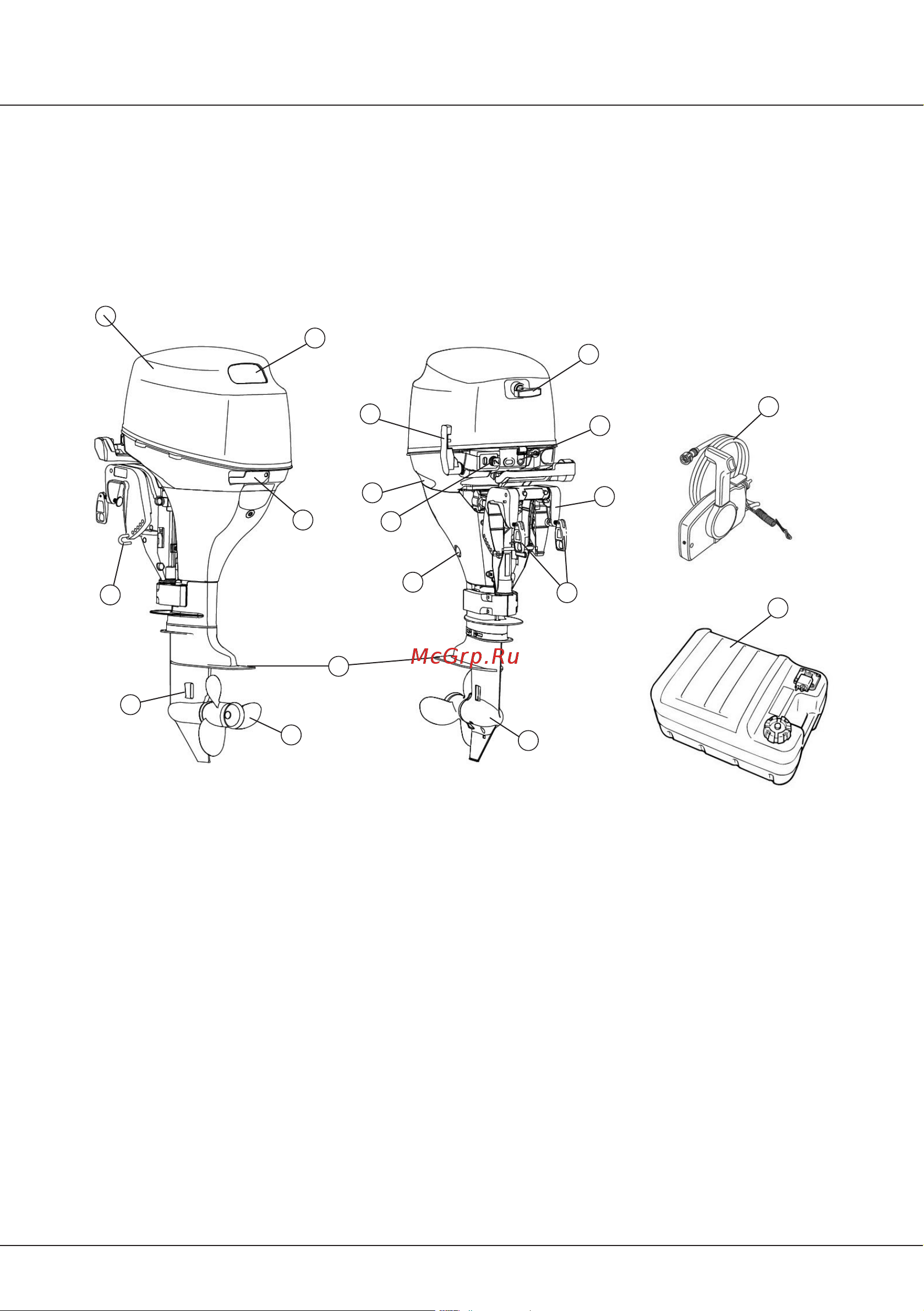

Рис. 1 Основные узлы и органы управления (общий вид)

6. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ УПРАВЛЕНИЯ

Расположение основных узлов и органов управления показано на Рис. 1.

ПРИМЕЧАНИЕ!

Расположение узлов на разных моделях может не точно совпадать с показанным на Рис. 1.
