ПОДКЛЮЧЕНИЯ АКУСТИЧЕСКОЙ СИСТЕМЫ

Перед подключением всегда убавляйте звук и отключайте питание всех компонентов акустической системы.

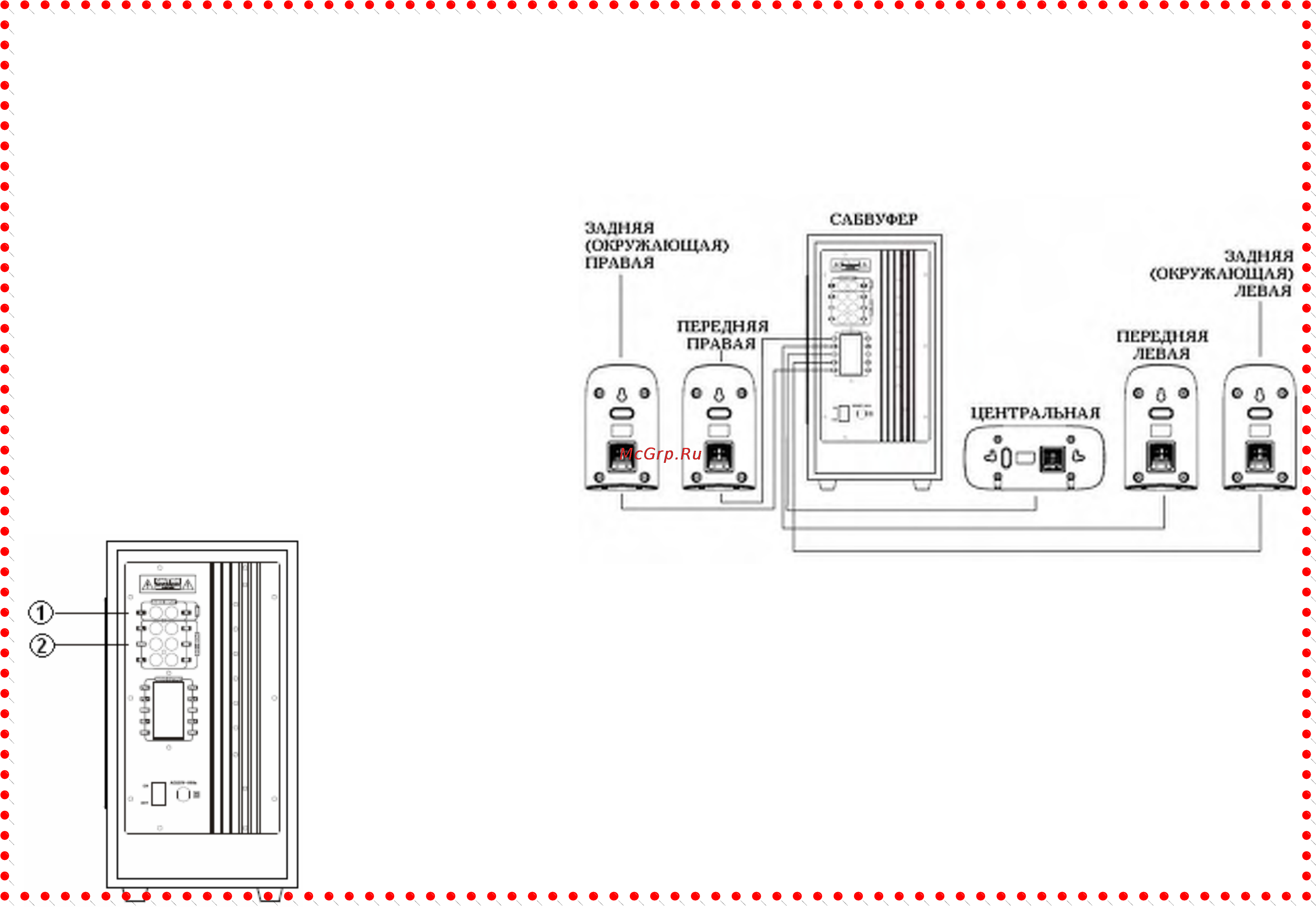

• Подключение сабвуфера и колонок акустической системы

1. Подключите ПЕРЕДНЮЮ ПРАВУЮ КОЛОНКУ

к переднему правому (FR) выходу

САБВУФЕРа (3).

2. Подключите ПЕРЕДНЮЮ ЛЕВУЮ КОЛОНКУ к

переднему левому (FL) выходу САБВУФЕРа

(3).

3. Подключите ЗАДНЮЮ (ОКРУЖАЮЩУЮ)

ПРАВУЮ КОЛОНКУ к заднему правому (SR)

выходу САБВУФЕРа (3).

4. Подключите ЗАДНЮЮ (ОКРУЖАЮЩУЮ)

ЛЕВУЮ КОЛОНКУ к заднему левому (SL)

выходу САБВУФЕРа (3).

5. Подключите ЦЕНТРАЛЬНУЮ КОЛОНКУ к

центральному выходу САБВУФЕРа (3).

Примечание:

Цифрами и буквами в скобках обозначены разъемы для подключения согласно схеме задней панели в разделе ЗАДНЯЯ

ПАНЕЛЬ (5.1АКТИВНОЙ АКУСТИЧЕСКОЙ СИСТЕМЫ).

• Подключение акустической системы к различным аудио источникам

1) 2-канальный терминал предназначен для подключения 2-канальных устройств, таких как ТВ, CD,

VCD, AUX (2-канальный терминал с 5.1-канальным эффектом окружающего звучания).

2) 5.1-канальный терминал предназначен для подключения 5.1-канальных устройств (таких как DVD

плеер) с передними, задними, центральным выходами и выходом для сабвуфера.
