3| Установка
и подключение
В этой главе описывается процесс подключения
сетевого коммутатора. В зависимости
от выбранного в предыдущей главе
варианта установки процесс подключения
коммутатора может немного различаться.
Шаг 1: Выберите место для
установки коммутатора
Следуйте приведенным ниже рекомендациям
при выборе места расположения коммутатора.
Ӝ Следует оставить свободными как
минимум по пять сантиметров с каждой
боковой стороны коммутатора
для хорошей вентиляции
Ӝ Все порты Ethernet должны быть
легкодоступны, а индикаторы состояния видны
Ӝ Для предотвращения наводок не следует
прокладывать кабели Ethernet
вблизи электропроводки и других
источников электрических помех
Ӝ Рекомендуется подключать коммутатор
и другое компьютерное оборудование
к электрической розетке через сетевой
фильтр. Он защитит оборудование при
скачках напряжения в электросети.
Шаг 2: Подключите коммутатор
к электропитанию
1. Подключите коммутатор к электросети
через адаптер питания из комплекта
поставки. Для этого рекомендуется
использовать сетевой фильтр.
2. Индикатор «PWR» на передней
панели должен загореться зеленым
светом, показывая, что коммутатор
получает питание и готов к работе.

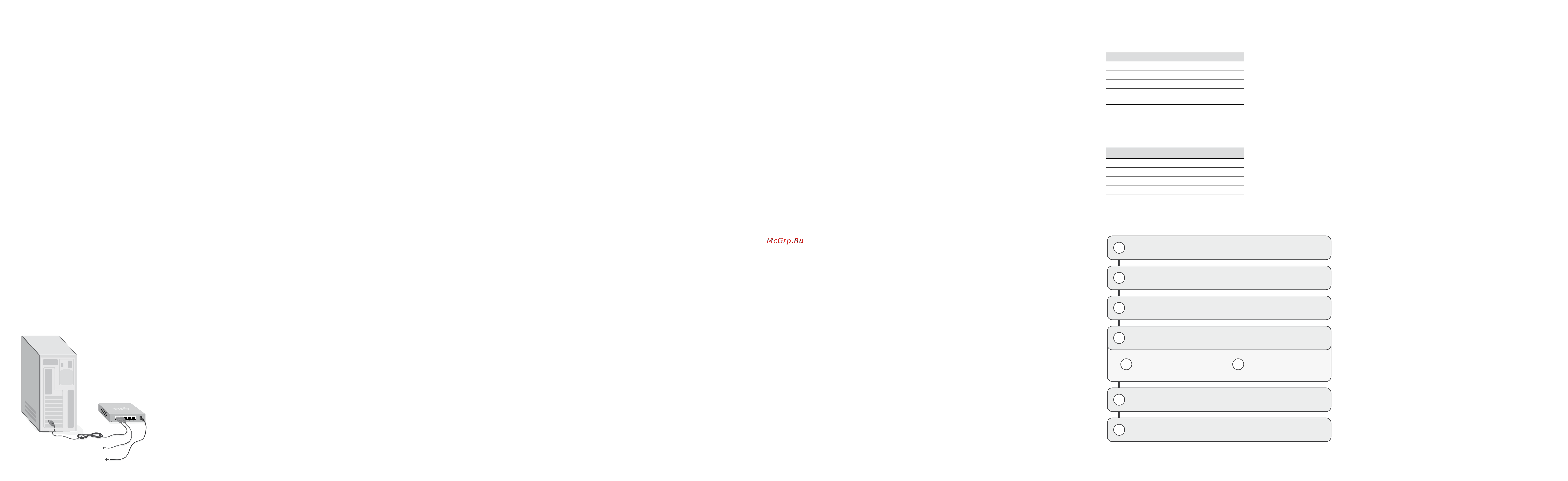

Системный блок
с установленным сетевым
адаптером Ethernet
Коммутатор
GS-105B
К адаптеру питания
К Ethernet-порту модема
или интернет-центра
Шаг 3: Подключите компьютеры
и другие сетевые устройства
1. Подсоедините один коннектор кабеля Ethernet
к любому свободному порту коммутатора,
авторой — к сетевому адаптеру компьютера
или порту другого сетевого устройства.
2. Аналогичным образом подключите все
оставшиеся компьютеры и сетевые устройства
к коммутатору. В зависимости от устройства
используйте кабели Ethernet требуемого типа.
Шаг 4: Проверьте ваш коммутатор
1. Включите все компьютеры и сетевые
устройства, соединенные с коммутатором.
2. Проверьте индикаторы «LINK/ACT»,
чтобы убедиться, что все кабели надежно
подключены и соединение с устройствами
установлено. Индикаторы задействованных
портов должны гореть или мигать.
Если вам потребуется изменить конфигурацию
домашней сети, вы всегда можете подсоединить
или отсоединить нужный компьютер
без необходимости отключения коммутатора.
Чтобы узнать больше о защите вашей сети
от вирусов и злоумышленников, ознакомьтесь
с главой «Защита сети». Если вы столкнулись
со сложностями в ходе установки или
использования коммутатора, обратитесь к советам
по устранению неполадок в пятой главе.
4| Защита сети
Интернет содержит не только много интересных
и полезных сведений, но и угрозу безопасности
вашей информации и работоспособности сети.
Поэтому большое значение имеет своевременная
защита от атак компьютерных вирусов
и хакеров. Не предприняв мер обеспечения
безопасности при работе в Интернете, вы рискуете
работоспособностью компьютеров и личной
информацией, которая может быть уничтожена или
незаметно для вас передана злоумышленнику.
Сетевой коммутатор не может защитить ваши
данные и сеть, поскольку он не предназначен
для этого. В этой главе дается общая
информация о шагах, которые необходимо
предпринять для защиты вашей сети.
Защитите ваши компьютеры
от компьютерных вирусов
Ӝ Установите антивирусное программное
обеспечение на всех компьютерах в вашей
сети и систематически используйте его
для проверки компьютеров на вирусы.
Ӝ Не забывайте регулярно обновлять
антивирусные базы.
Ӝ Сканируйте антивирусом любые носители
информации (гибкие диски, CD, DVD,
флэш-накопители) перед копированием
на компьютер их содержимого или
перед загрузкой компьютера с них.
Ӝ Не скачивайте программы и документы
из ненадежных источников.
Ӝ Любые файлы и ссылки в электронных
сообщениях от неизвестных вам отправителей
особенно опасны. Никогда не открывайте их.
Ӝ Узнайте больше о том, как обычно
распространяются компьютерные вирусы,
и не способствуйте их распространению сами.
Ӝ Ознакомьтесь с типичными признаками заражения
компьютера вирусом: непредвиденные сообщения
на экране, общее замедление системы, пропадание
информации, невозможность доступа к жесткому
диску. Если вы столкнетесь с любым из этих
проявлений вирусной активности, немедленно
выполните полную проверку компьютера
на вирусы, чтобы уменьшить риск потери данных.
Защитите вашу сеть от хакеров
Когда вы подключаетесь к Интернету, помните,
что ваш компьютер или домашняя сеть становится
частью Всемирной сети и о связанной с этим угрозой
безопасности. Например, хакеры через Интернет
могут получить полный доступ к незащищенному
компьютеру и хранящимся на нем личным данным.
Кроме того, ваш компьютер может быть использован
злоумышленниками для организации вредоносных
атак на другие компьютеры или серверы в Интернете.
Антивирусные программы не защищают компьютер
и вашу сеть от этих опасных действий.
Компьютеры, подключенные к Интернету, должны
быть защищены от внешних угроз при помощи
межсетевого экрана. Межсетевой экран — это барьер,
который помогает защитить вашу сеть от вторжения
непрошеных гостей. Он ограничивает информацию,
поступающую в домашнюю сеть из Интернета,
обеспечивая защиту от злоумышленников,
пытающихся получить несанкционированный
доступ к компьютерам в вашей сети. Можно считать
межсетевой экран пограничным постом, на котором
проверяется информация, приходящая из Интернета.
В ходе этой проверки межсетевой экран отклоняет
или пропускает информацию в соответствии
с установленными параметрами. Дополнительный
уровень защиты обеспечивает технология
трансляции сетевых адресов. Она позволяет скрыть
фактические адреса компьютеров в домашней
сети от других пользователей Интернета.
Для безопасного подключения домашней сети
к Интернету рекомендуется использовать
интернет-центры ZyXEL с двойной защитой
от угроз из Интернета. Помимо прочих
возможностей, интернет-центр ZyXEL выполняет
функции межсетевого экрана и трансляции
сетевых адресов, что обеспечивает надежную
защиту домашней сети от внешних угроз.
5| Советы по
устранению
неполадок
При установке оборудования
На коммутаторе не загорается индикатор «PWR».
Причина: Коммутатор не включен в электросеть.
Решение: Убедитесь, что адаптер питания
из комплекта поставки надежно подключен
к коммутатору и к электросети.
Проверьте исправность электрической розетки.
Если индикатор «PWR» по-прежнему не загорается,
возможна аппаратная неисправность. В этом
случае следует связаться с Центром информации
и поддержки ZyXEL в вашей стране.
При подключении сетевого кабеля на
коммутаторе не загорается индикатор
порта «LINK/ACT», а операционная система
не обнаруживает подключения к сети.
Причина: Кабель поврежден.
Решение: Проверьте надежность подключения
сетевых кабелей вразъемах устройств.
Кабели, которые легко отсоединяются
без нажатия на фиксатор коннектора,
следует заменить на исправные.
Попробуйте другой кабель или кабель другого типа.
Причина: Сетевой адаптер компьютера
отключен или настроен неправильно.
Решение: Убедитесь, что сетевой адаптер включен
и настроен на автосогласование скорости. Если
индикатор порта по-прежнему не загорается,
возможна аппаратная неисправность сетевого
адаптера компьютера или самого коммутатора.
При использовании сети
Индикаторы «LINK/ACT» задействованных
портов горят, но сеть не работает.
Причина: Неверные сетевые настройки.
Решение: Настройте сетевые адаптеры на всех
компьютерах для автоматического получения
параметров IP (если в вашей сети установлен
интернет-центр или маршрутизатор с функцией
DHCP-сервера) или назначьте каждому из них
уникальный IP-адрес вручную. За подробной
информацией по определению параметров
и настройке сети обратитесь к справке
операционной системы вашего компьютера.
Причина: DHCP-сервер не назначает
IP-адрес компьютерам вашей сети.
Решение: Проверьте настройки вашего интернет-
центра или маршрутизатора и убедитесь, что его
функция DHCP-сервера включена и настроена верно.
Низкая скорость передачи данных в сети.
Для полного использования возможностей
коммутатора Gigabit Ethernet сетевые устройства
должны поддерживать скорость 1 Гбит/с и иметь
достаточную вычислительную мощность для
обработки высокоскоростных потоков данных. Если
речь идет о медленной работе Интернета, следует
обратиться к вашему провайдеру и убедиться
вотсутствии неполадок подключения к Интернету.
Возможно, пришло время изменить тарифный
план на предлагающий более высокую скорость.
Причина: Неверный или поврежденный кабель.
Решение: Используйте для подключения устройств
4-парные сетевые кабели категории CAT5e или
более высокой. Попробуйте подключиться
ккоммутатору спомощью другого кабеля, чтобы
убедиться, что используемый кабель не поврежден.
Причина: Сетевой адаптер компьютера
настроен неправильно.
Решение: Убедитесь, что сетевой адаптер
компьютера настроен на автосогласование скорости.
Ранее исправная сеть перестала работать.
Причина: Перегрев коммутатора из-за
неправильных условий эксплуатации.
Решение: Отключите коммутатор от электропитания,
дайте ему остыть и затем включите его снова.
Не устанавливайте коммутатор в закрытых шкафах
и полостях, местах с температурой воздуха,
превышающей 40°С. Следите за тем, чтобы ничто
не загораживало его вентиляционные отверстия,
и своевременно очищайте их от пыли.
При организации общего
доступа к файлам и принтерам
Чтобы узнать больше о том, как совместно
использовать принтеры и организовать
общий доступ к файлам, обратитесь к справке
операционной системы вашего компьютера.
Я не могу получить доступ к совместно
используемым файлам через сеть.
Если вы хотите совместно использовать файлы
на нескольких компьютерах в вашей сети,
необходимо, чтобы все компьютеры принадлежали
к одной рабочей группе. Проверьте имя рабочей
группы на каждом компьютере в сети.
Другие компьютеры в сети не видят принтер,
присоединенный к моему компьютеру.
Ӝ Убедитесь, что принтер включен.
Ӝ Проверьте, что кабель, связывающий компьютер
и принтер, надежно присоединен с обеих сторон.
Ӝ Попробуйте напечатать тестовую страницу
с компьютера, к которому непосредственно
подключен принтер. Если распечатать тестовую
страницу удается, проверьте сетевые соединения
других компьютеров и убедитесь, что на всех
компьютерах, с которых вы планируете печатать,
установлен драйвер принтера, в противном
случае обратитесь к руководству пользователя
принтера для поиска и устранения неисправности.
Мой принтер подключается к сети
непосредственно через порт Ethernet.
Я не могу ничего на нем распечатать.
Ӝ Убедитесь, что принтер включен.
Ӝ Проверьте, что все сетевые кабели между
компьютерами, принтером и коммутатором
надежно подсоединены и соответствующие
индикаторы «LINK/ACT» на коммутаторе горят.
Ӝ Попробуйте напечатать тестовую страницу
при помощи встроенной в принтер функции
самотестирования. Инструкции по включению
функции самотестирования должны быть
в руководстве пользователя принтера.
Если тестовая страница распечатывается,
убедитесь, что на всех компьютерах, с которых
вы планируете печатать, установлен драйвер
принтера и эти компьютеры имеют доступ
квашей сети, впротивном случае обратитесь
к руководству пользователя принтера для
поиска и устранения неисправности.
6| Поддержка
и гарантия ZyXEL
Гарантийные обязательства ZyXEL
ZyXEL гарантирует отсутствие аппаратных
дефектов этого изделия, связанных сматериалами
исборкой, в течение трех лет сдокументально
подтвержденной даты его приобретения первым
конечным покупателем. Вслучае выявления
таких дефектов и получения от потребителя
обоснованной претензии вэтот период ZyXEL
посвоему усмотрению произведет бесплатный
ремонт, заменит изделие на новое или предоставит
взамен эквивалентное по функциям инадежности.
При регистрации приобретенного изделия
на веб-сайте ZyXEL потребитель получает
дополнительный год гарантийного обслуживания,
однако независимо от даты продажи срок гарантии
не может превышать четыре с половиной года
с даты производства изделия. Дата производства
определяется по серийному номеру на корпусе
изделия. Формат серийного номера: SYYxxWWxxxxxx,
где YY — последние две цифры года производства,
WW — номер недели производства в году.
Гарантийное обслуживание осуществляется
через авторизованные сервисные центры ZyXEL,
расположенные в стране реализации изделия.
Настоящая гарантия действительна только при
предъявлении вместе с изделием правильно
заполненного фирменного гарантийного талона
с проставленной датой продажи. Компания ZyXEL
оставляет за собой право отказать в бесплатном
гарантийном обслуживании, если гарантийный
талон не будет предоставлен, если содержащаяся
в нем информация будет неполной, неразборчивой
или недостоверной. Гарантия распространяется
только на изделия ZyXEL, проданные через
официальные каналы дистрибуции ZyXEL.
ZyXEL не гарантирует бесперебойную или
безошибочную работу, а также совместимость
встроенного программного обеспечения при
взаимодействии с аппаратными или программными
средствами других производителей, если иное не
оговорено в прилагаемой к изделию документации.
ZyXEL не несет ответственности завозможный
вред, прямо или косвенно нанесенный людям,
домашним животным или любому имуществу,
если это произошло в результате использования
изделия не по назначению, несоблюдения
правил и условий эксплуатации или хранения
изделия, умышленных или неосторожных
действий потребителя или третьих лиц.
Исключения и ограничения
Гарантия ZyXEL утрачивает силу в следующих случаях:
Ӝ этикетка на изделии повреждена или
отсутствует, серийный номер изделия изменен,
нечитается или читается неоднозначно;
Ӝ изделие использовалось не по назначению
или нев соответствии с инструкцией;
Ӝ устройство получило повреждения из-
за подключения кнему дефектного
оборудования сторонних фирм;
Ӝ изделие вышло из строя по причине
проникновения в него посторонних предметов,
веществ или жидкостей, врезультате удара
молнии, затопления, пожара, неправильной
вентиляции, иных внешних воздействий
иобстоятельств непреодолимой силы;
Ӝ изделие вскрывалось, переделывалось или
ремонтировалось неуполномоченными
на то лицами или сервисными центрами;
Ӝ изделие пострадало при транспортировке,
за исключением случаев, когда она производится
авторизованным сервисным центром ZyXEL.
ZyXEL не несет ответственности завозможный
вред, прямо или косвенно нанесенный людям,
домашним животным или любому имуществу,
если это произошло в результате использования
изделия не по назначению, несоблюдения
правил и условий эксплуатации или хранения
изделия, умышленных или неосторожных
действий потребителя или третьих лиц.
Поддержка пользователей
Если при использовании системы у вас возникли
вопросы, не описанные в данной инструкции:
1. Обратитесь к странице поддержки GS-105B.
Регион Страница поддержки GS-105B
Беларусь
zyxel.by/gs-105B
Россия
zyxel.ru/gs-105B
Украина
ua.zyxel.com/gs-105B
Центральная Азия
и Закавказье
zyxel.kz/gs-105B
2. Задайте вопрос специалистам ZyXEL всистеме
консультаций по адресу http://my.zyxel.ru/.
3. Свяжитесь с Центром информации
иподдержки ZyXEL потелефону
(с8:00до20:00 по московскому времени).
Страна Номер телефона
Беларусь 8-820-0071-0011*
Казахстан 8-800-080-0055
Россия 8-800-200-8929
Узбекистан 8-800-120-0500
Украина 0-800-504-004
Условия предоставления
поддержки
Поддержка оказывается в течение 90 дней с даты
первого обращения в службу поддержки.
1. Для получения консультации необходимо
подготовить информацию о вашем устройстве
и системе, в которой оно используется:
Ӝ Модель устройства — ZyXEL GS-105B;
Ӝ Серийный номер устройства — на этикетке.
2. По телефону оказывается помощь
только по следующим вопросам:
Ӝ установка в соответсвии с данной инструкцией;
Ӝ консультации по развитию сети на
базе оборудования ZyXEL.
3. Через систему консультаций
гарантируется ответ специалиста, время
закрытия темы нерегламентируется
и зависит от сложности вопроса.
4. Техническая поддержка не рассматривает:
Ӝ теоретические вопросы организации сети;
Ӝ вопросы, связанные с настройкой
сторонних продуктов и систем.
5. Техническая поддержка оказывается
на русском языке.
6| Техническая
информация
Название: Пятипортовый коммутатор
Gigabit Ethernet
Модель: GS-105B
Основные характеристики
Ӝ Неуправляемый коммутатор Gigabit Ethernet
Ӝ Пять портов Gigabit Ethernet (8P8C)
савтоматическим определением MDI/MDIX
Ӝ Соответствует стандартам:
IEEE802.3, IEEE802.3u, IEEE 802.3ab,
IEEE 802.3x, IEEE 802.3az
Ӝ Коммутация спромежуточным
хранением данных
Ӝ Пропускная способность: 10 Гбит/c
Ӝ Адресная таблица: 8 K
Ӝ Буфер кадров: 128 Кбайт
Ӝ Jumbo-кадры: 9 Кбайт
Ӝ Максимальная скорость продвижения:
Ӝ Ethernet: 14 880 кадров в секунду
Ӝ Fast Ethernet: 148 800 кадров в секунду
Ӝ Gigabit Ethernet: 1 488 000 кадров в секунду
Ӝ Автоматический режим энергосбережения
Ӝ Светодиодные индикаторы
состояния портов и устройства
Ӝ Настольное исполнение
Ӝ Размеры (ШхГхВ): 121x75x26 мм
Ӝ Масса: 0,27 кг (без адаптера питания)
Ӝ Максимальная потребляемая мощность: 2,33 Вт
Условия эксплуатации
Ӝ Диапазон температур окружающей
среды: от 0°С до 40°С
Ӝ Относительная влажность:
от10% до90 % без конденсации
Ӝ Требования к питанию: адаптер питания
постоянного тока 5 В, 1 А от сети
переменного тока 100–240 В, 50/60 Гц
Ӝ Требования к соединительным кабелям:
4-парный кабель UTP категории CAT5e или
более высокой, максимальная длина 100 м
Комплектация
Проверьте комплектацию изделия по данному
списку. Упаковка должна содержать:
Ӝ Сетевой коммутатор GS-105B
Ӝ Адаптер питания
Ӝ Инструкцию по применению
Ӝ Гарантийный талон.
Порядок обращения за сервисным обслуживанием
5
Проверьте состояние ремонта на сайте ZyXEL,
указав полученный ранее НВИ и серийный номер изделия
6
Получите исправное изделие тем же способом,
каким оно было передано в сервисный центр ZyXEL
1
Подготовьте информацию о вашем изделии
и системе, в которой оно используется
2
Обратитесь через Интернет или по телефону
в Центр информации и поддержки ZyXEL в вашей стране
3
При выявлении аппаратной неисправности консультант
ZyXEL выдаст вам номер возврата изделия (НВИ)
Передайте изделие вместе с заполненным
гарантийным талоном и полученным НВИ:
4
в любой авторизованный
или Центральный сервисный
центр ZyXEL
а
по почте в Центральный
сервисный центр ZyXEL
за наш счет
б

Содержание

Похожие устройства

Скачать
