(a) — Отверстие для заправки топливной смесью
(b) или «OFF» — Положение дроссельной заслонки —
«закрыто»
(c) или «Оп» — Положение дроссельной заслонки —
«открыто»

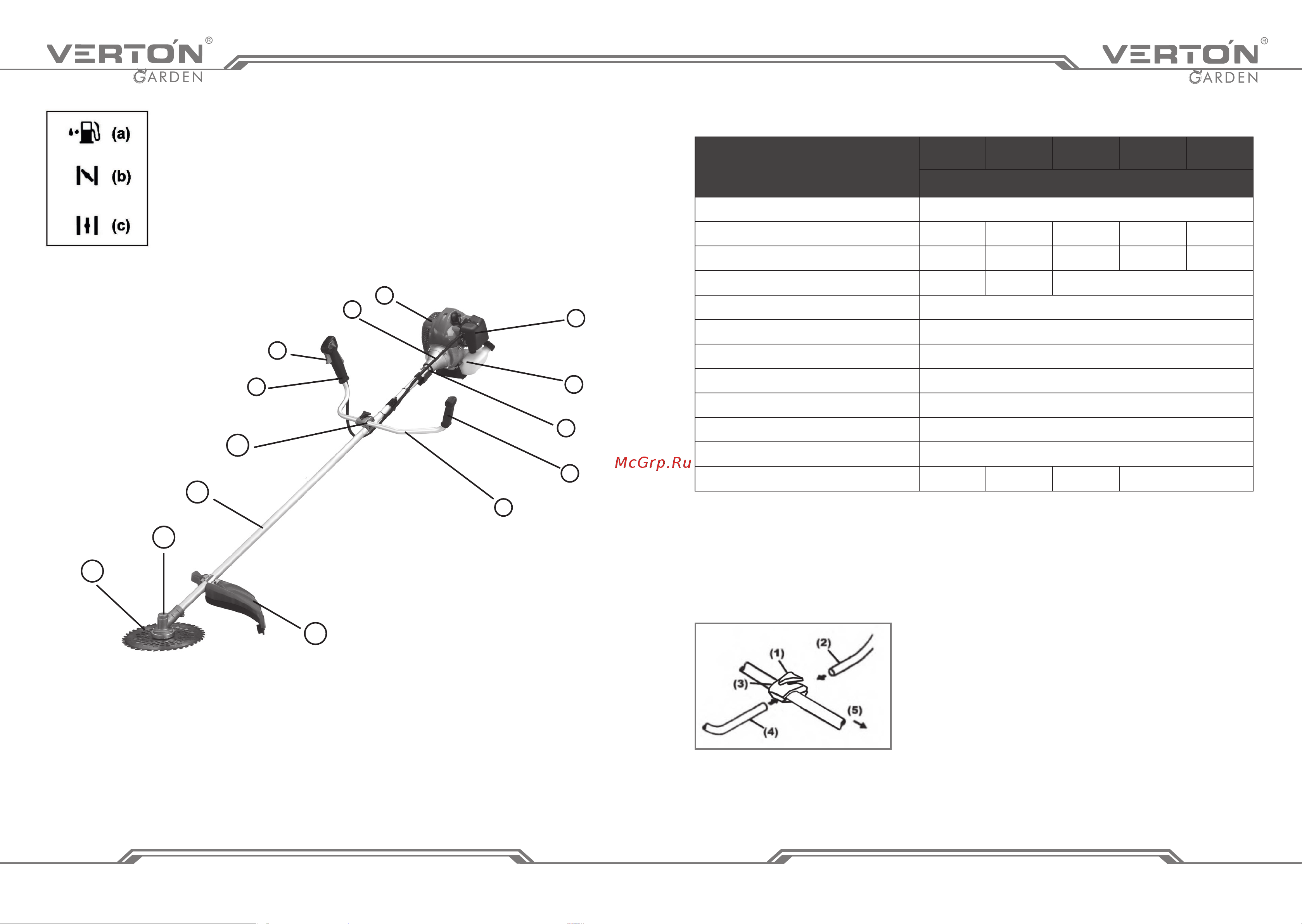

4. ОСНОВНЫЕ ЭЛЕМЕНТЫ БЕНЗОТРИММЕРА
1. Рукоятка
2. Левая ручка управления
3. Держатель ремня
4. Топливный бак
5. Блок воздушного фильтра
6. Глушитель
7. Трос управления
8. Рычаг акселератора
9. Правая ручка управления
10. Соединительный кронштейн
11. Штанга
12. Редуктор
13. Дисковый нож
14. Защитный кожух
4.1 Технические характеристики
5. СБОРКА БЕНЗОТРИММЕРА
5.1. Установка рукоятки
Рукоятка состоит из двух частей: левой и пра вой ручек управления, которые
прикреплены к штанге с помощью сое динительного кронштейна. Левая ручка
1 — верхняя крышка кронштейна
2 — правая ручка управления
3 — винт
4 — левая ручка управления
5 — сторона двигателя
служит для удержания бензотрим мера левой
рукой, а правая ручка — для удержания правой
рукой и управлени ем работой бензотриммера.
Установка рукоятки производится в следующей
последовательности
1.Ослабьте винты на верхней крышке кронштейна.
2. Вставьте левую и правую ручки управления в
соединительный кронштейн со гласно и затяните
винты.
5
6
7
8
3
4
10
9
1
2
11
12
13
14
ХАРАКТЕРИСТИКИ
BR260 BR330 BR430 BR520 BR560
Professional
Тип двигателя 2тактный
Объем двигателя, см
3
26 33 43 52 56
Мощность, л.с. 1.2 1.6 1.9 2.5 2.8
Объем топливного бака, л 0.8 1.0 1.2
Ширина обработки, мм 250
Форма ручки Велосипедная
Тип режущего инструмента Леска/диск
Тип штанги Цельная
Макс. диаметр лески, мм 3
Уровень шума, дБ 112
Ранец Да
Вес, кг 7.3 8.2 8.5 8.6
