VERTON garden BR-521 Professional 01.5985.6397 [5/13] Www verton tools ru www verton tools ru

www.verton-tools.ru

(a) — Отверстие для заправки топливной смесью

(b) или «OFF» — Положение дроссельной заслонки —

«закрыто»

«открыто»

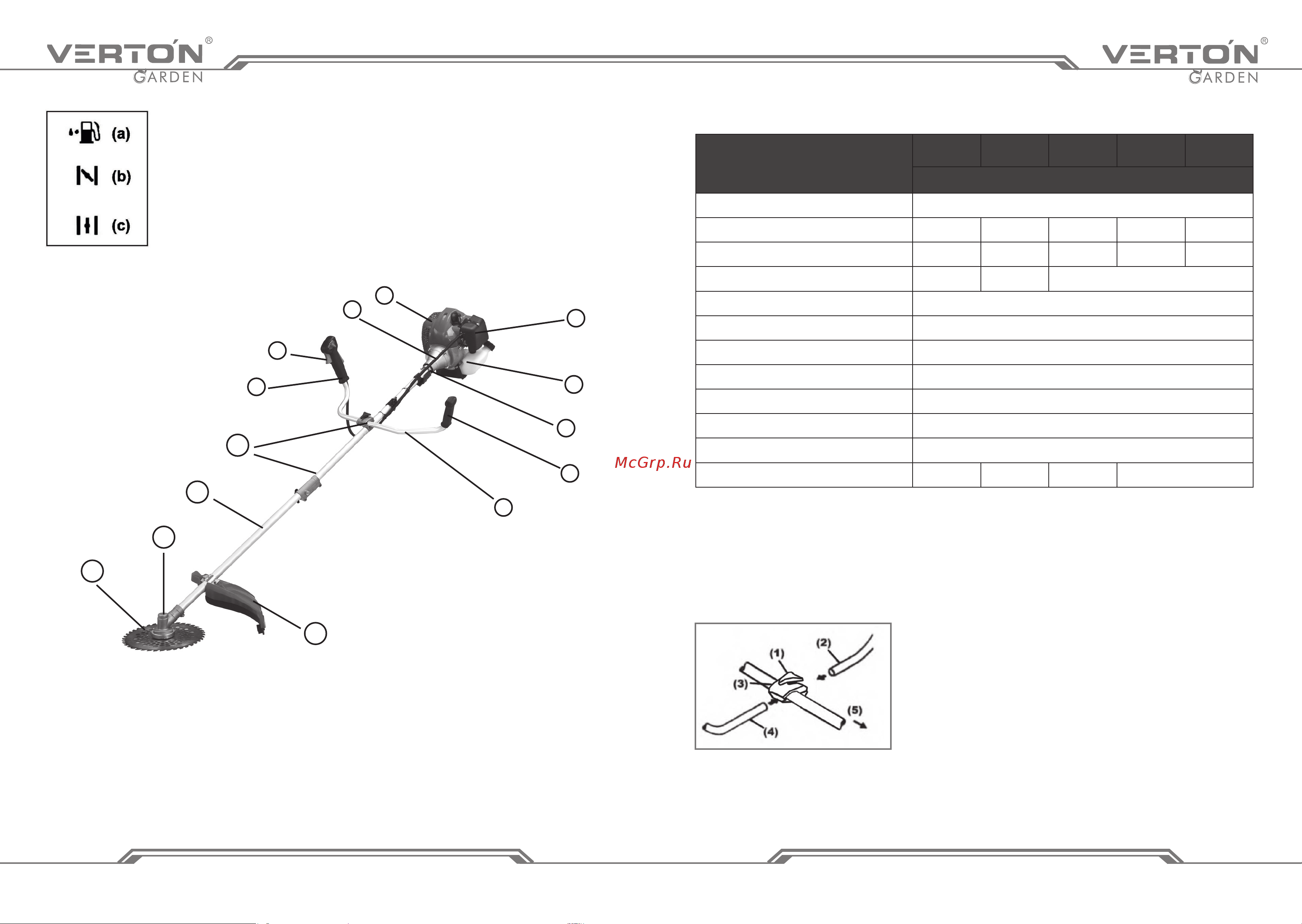

4. ОСНОВНЫЕ ЭЛЕМЕНТЫ БЕНЗОТРИММЕРА

1. Рукоятка

2. Левая ручка управления

3. Держатель ремня

4. Топливный бак

5. Блок воздушного фильтра

6. Глушитель

7. Трос управления

8. Рычаг акселератора

9. Правая ручка управления

10. Соединительный кронштейн

11. Штанга

12. Редуктор

13. Дисковый нож

14. Защитный кожух

4.1 Технические характеристики

5. СБОРКА БЕНЗОТРИММЕРА

5.1. Установка рукоятки

Рукоятка состоит из двух частей: левой и пра вой ручек управления, которые

прикреплены к штанге с помощью сое динительного кронштейна. Левая ручка

1 — верхняя крышка кронштейна

2 — правая ручка управления

3 — винт

4 — левая ручка управления

5 — сторона двигателя

служит для удержания бензотрим мера левой

рукой, а правая ручка — для удержания правой

рукой и управлени ем работой бензотриммера.

Установка рукоятки производится в следующей

последовательности

1.Ослабьте винты на верхней крышке кронштейна.

2. Вставьте левую и правую ручки управления в

соединительный кронштейн со гласно и затяните

винты.

ХАРАКТЕРИСТИКИ

BR261 BR331 BR431 BR521 BR561

Professional

Тип двигателя 2тактный

Объем двигателя, см

26 33 43 52 56

Мощность, л.с. 1.2 1.6 1.9 2.5 2.8

Объем топливного бака, л 0.8 1.0 1.2

Ширина обработки, мм 250

Форма ручки Велосипедная

Тип режущего инструмента Леска/диск

Тип штанги Разборная

Макс. диаметр лески, мм 3

Уровень шума, дБ 112

Ранец Да

Вес, кг 7.5 8.4 8.7 8.9

VERTON garden BR-521 Professional 01.5985.6397 [5/13] Www verton tools ru www verton tools ru
